ESA Elettronica EW100AA

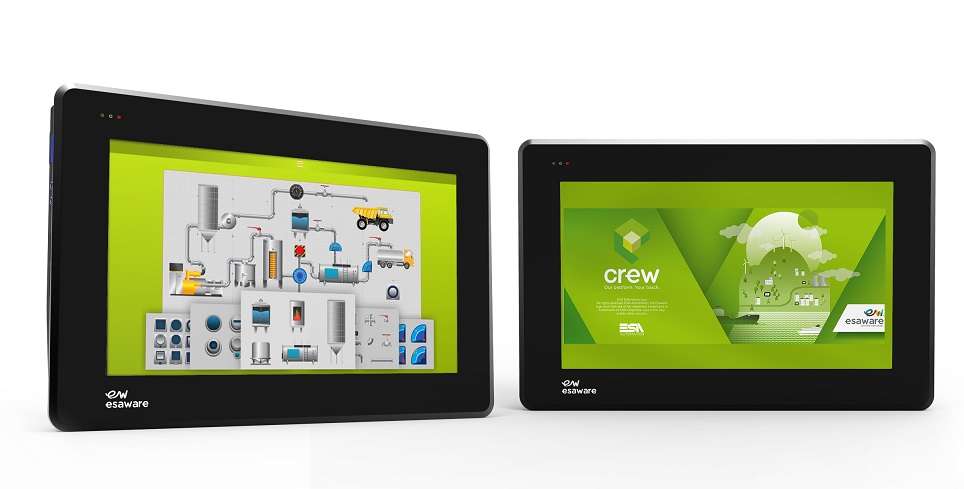

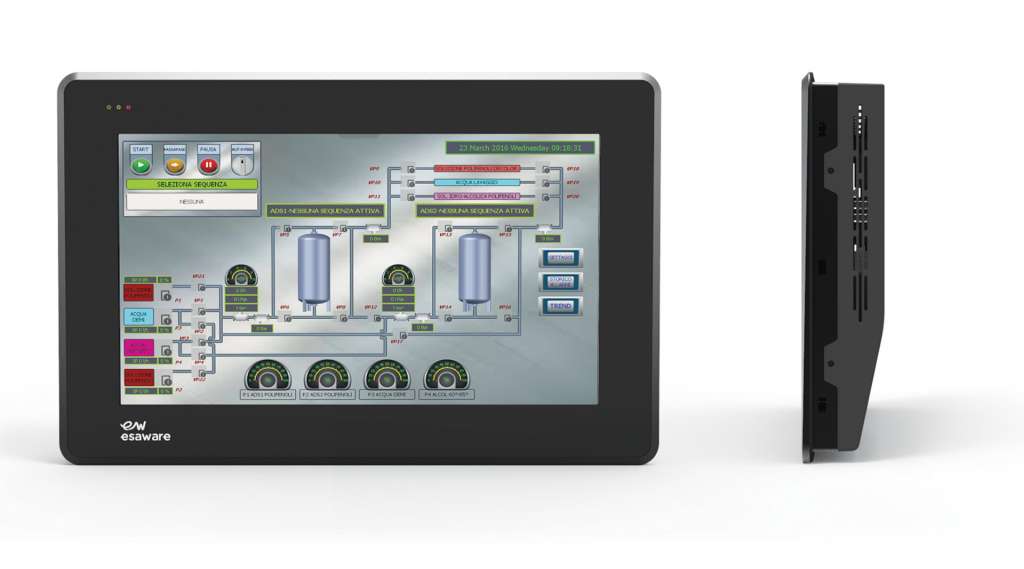

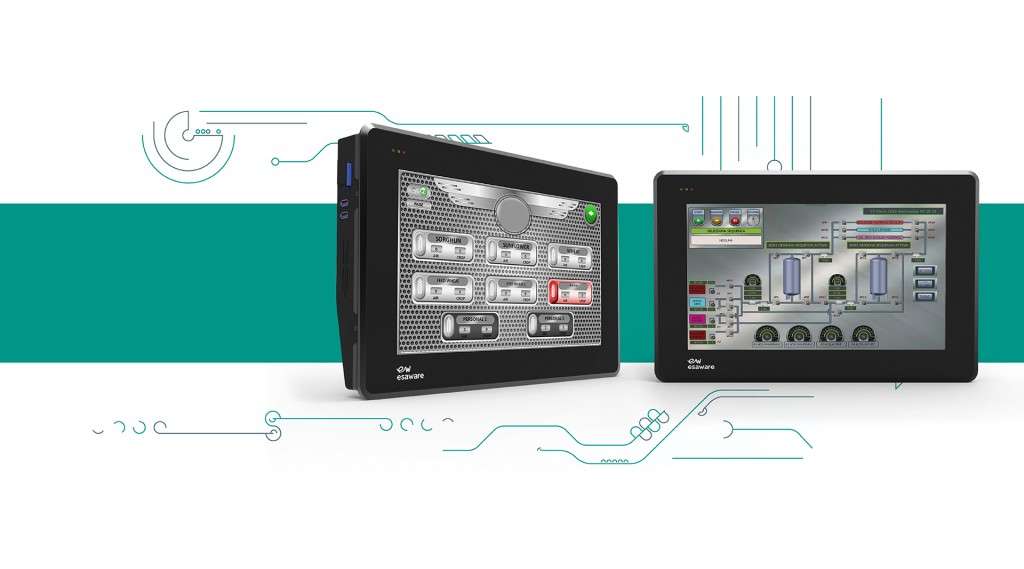

Панели оператора (HMI) серии ESA EW100AA с диагоналями экранов от 4,3 до 15 дюймов - это большое достижение в плане функциональности, надежности и дизайна.

Основные особенности EW100AA

  • высококонтрастный яркий сенсорный экран с очаровательной, интуитивной графикой (16 миллионов цветов) и поддержкой одиночных жестов (пролистывание, двойной клик);
  • металлическая рамка для жесткости конструкции;
  • защита IP66 c тефлоновым покрытием для повышения устойчивости к загрязнениям;
  • все модели имеют сертификат взрывобезопасности Atex Group II-cat.3 G/D;
  • панели оператора 12" имеют "морской" сертификат DNV GL (Ships, offshore units, and high speed and light craft, Pt.4 Ch.9 Control and monitoring systems);
  • два независимых порта Ethernet 10/100Mb, кроме 4,3” (только 1 порт). Поддержка несколько сетевых драйверов на одном Ethernet порту;
  • до 2 серийных портов RS232\485;
  • специальные модели с портами Profibus DP и CAN;
  • драйверы для основных производителей средств автоматизации: Allen Bradley (Rockwell Automation), Beckhoff, Control Techniques (Nidec), Fanuc Robotics, Fatek, GeFanuc, KEB, Mettler Toledo, Mitsubishi, Omron, Panasonic, Robox, SAIA, Schneider, Siemens, Wago и другие;
  • протоколы: Codesys, NMEA-0183, Modbus RTU и TCP. Возможна реализация проектировщиком не стандартных протоколов для серийных и Ethernet портов;
  • Web сервер (Web HMI) и роутер удаленного доступа;
  • прямая работа с базами данных, передача как отдельных значений переменных, так и журналов, списков рецептов и т.д.;
  • SNTP клиент\сервер;

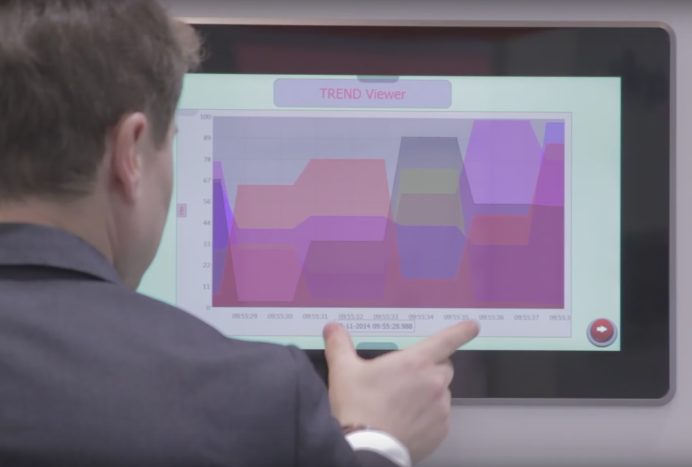

  • динамическое изменение вида отображения графиков, просмотр сохраненных логов;
  • динамическая сортировка и фильтрация журналов оператором;
  • развитая система рецептов (recipes) и расписаний (sheduler, batch control);
  • журналы формата FDA21 CFR21-part 11 с электронными подписями;
  • система пользователей и паролей (символьные и графические), с логом изменений;
  • просмотр в полноэкранном режиме файлов в форматах: pdf, doc, rtf, xls, ppt и html;
  • очень низкое энергопотребление от 4 до 18 (15”) Вт.

Видео презентация конструктива EW100:



Результат? Очень легкий в использовании интерфейс, который позволяет видеть, управлять и контролировать любой процесс с большой эффективностью.

Среда программирования CREW Editor
ESA: Виджеты в панелях оператора EW100 и SCADA CREW PC
ESA: CREW функция смещения адресов «Offset»
Функции работы с трэндами (графиками) в локальных системах АСУ ТП.
Анализ работы и выявление причин неисправностей оборудования с HMI ESAWARE.
Планировщик задач и расписания действий в панелях оператора EW100 и SCADA Crew.
Функции Рецептов в панелях оператора и SCADA системах ESA.
ESA: Статистика активности событий и аварий в панелях оператора, панельных контроллерах и SCADA
ESA: Работа панелей оператора EW100 с web-сервером контроллеров YASKAWA MP.

Заказать товар Задать вопрос

Список заказных кодов

Заказной код ESA

Описание модуля

Заказной код ESA

Описание модуля

EW104AA000

Панель оператора, диагональ 4,3" Wide TFT, 262K colors, SP1 (RS323\485\MPI), ETH, USB A, USB B, разъем для карт SDHC

EW104AA0SP

Панель оператора, диагональ 4,3" Wide TFT, 262K colors, SP1 (RS323\485\MPI), SP12 (RS323\485\MPI), ETH, USB A, USB B, разъем для карт SDHC

EW104AA0CN

Панель оператора, диагональ 4,3" Wide TFT, 262K colors, SP1 (RS323\485\MPI), CAN, ETH, USB A, USB B, разъем для карт SDHC

EW104AA0DP

Панель оператора, диагональ 4,3" Wide TFT, 262K colors, SP1 (RS323\485\MPI), Profibus DP, ETH, USB A, USB B, разъем для карт SDHC

EW107AA000

Панель оператора, диагональ 7" Wide TFT, 16M colors, SP1 (RS323\485\MPI), 2xETH, USB A, USB B, разъем для карт SDHC

EW107AA0SP

Панель оператора, диагональ 7" Wide TFT, 16M colors, SP1 (RS323\485\MPI), SP2 (RS323\485\MPI), 2xETH, USB A, USB B, разъем для карт SDHC

EW107AA0CN

Панель оператора, диагональ 7" Wide TFT, 16M colors, SP1 (RS323\485\MPI), CAN, 2xETH, USB A, USB B, разъем для карт SDHC

EW107AA0DP

Панель оператора, диагональ 7" Wide TFT, 16M colors, SP1 (RS323\485\MPI), Profibus DP, 2xETH, USB A, USB B, разъем для карт SDHC

EW112AA0SP

Панель оператора, диагональ 12,1" Wide TFT, 16M colors, SP1 (RS323\485\MPI), SP2 (RS323\485\MPI), 2xETH, USB A, USB B, разъем для карт SDHC

EW112AA0CN

Панель оператора, диагональ 12,1" Wide TFT, 16M colors, SP1 (RS323\485\MPI), CAN, 2xETH, USB A, USB B, разъем для карт SDHC

EW112AA0DP

Панель оператора, диагональ 12,1" Wide TFT, 16M colors, SP1 (RS323\485\MPI), Profibus DP, 2xETH, USB A, USB B, разъем для карт SDHC

EW115AA0SP

Панель оператора, диагональ 15,6" Wide TFT, 16M colors, SP1 (RS323\485\MPI), SP2 (RS323\485\MPI), 2xETH, USB A, USB B, разъем для карт SDHC

EW115AA0CN

Панель оператора, диагональ 15,6" Wide TFT, 16M colors, SP1 (RS323\485\MPI), CAN, 2xETH, USB A, USB B, разъем для карт SDHC

EW115AA0CN

Панель оператора, диагональ 15,6" Wide TFT, 16M colors, SP1 (RS323\485\MPI), Profibus DP, 2xETH, USB A, USB B, разъем для карт SDHC
