ASCON TECNOLOGIC KX6

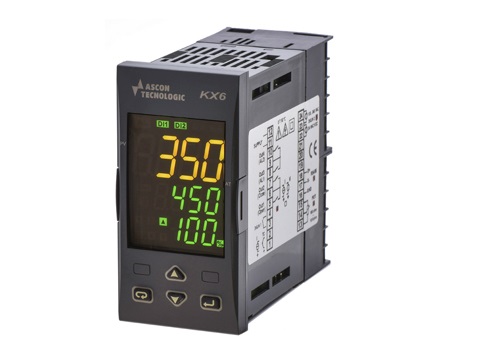

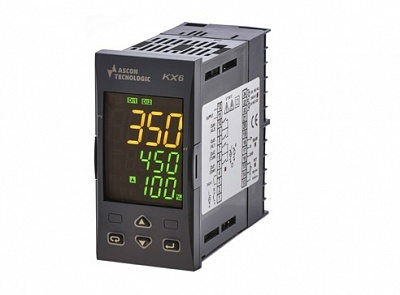

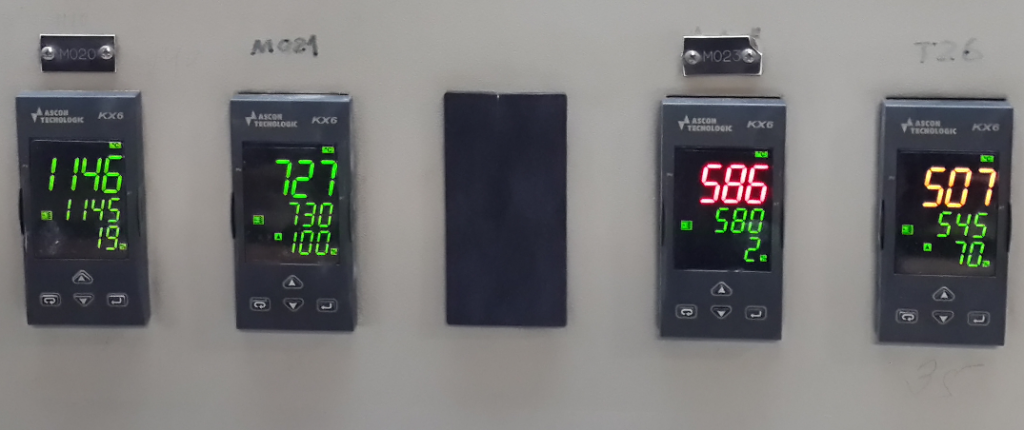

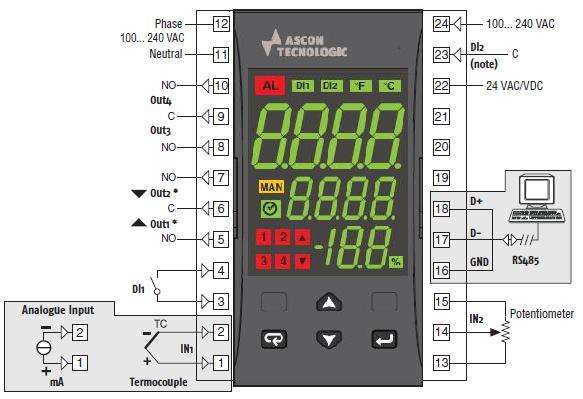

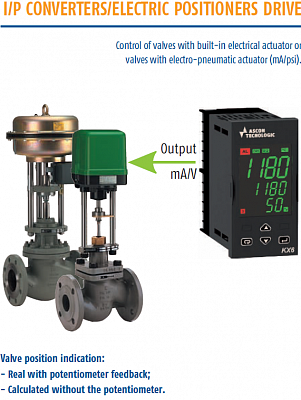

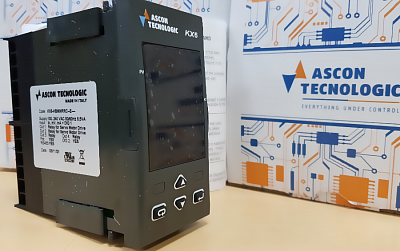

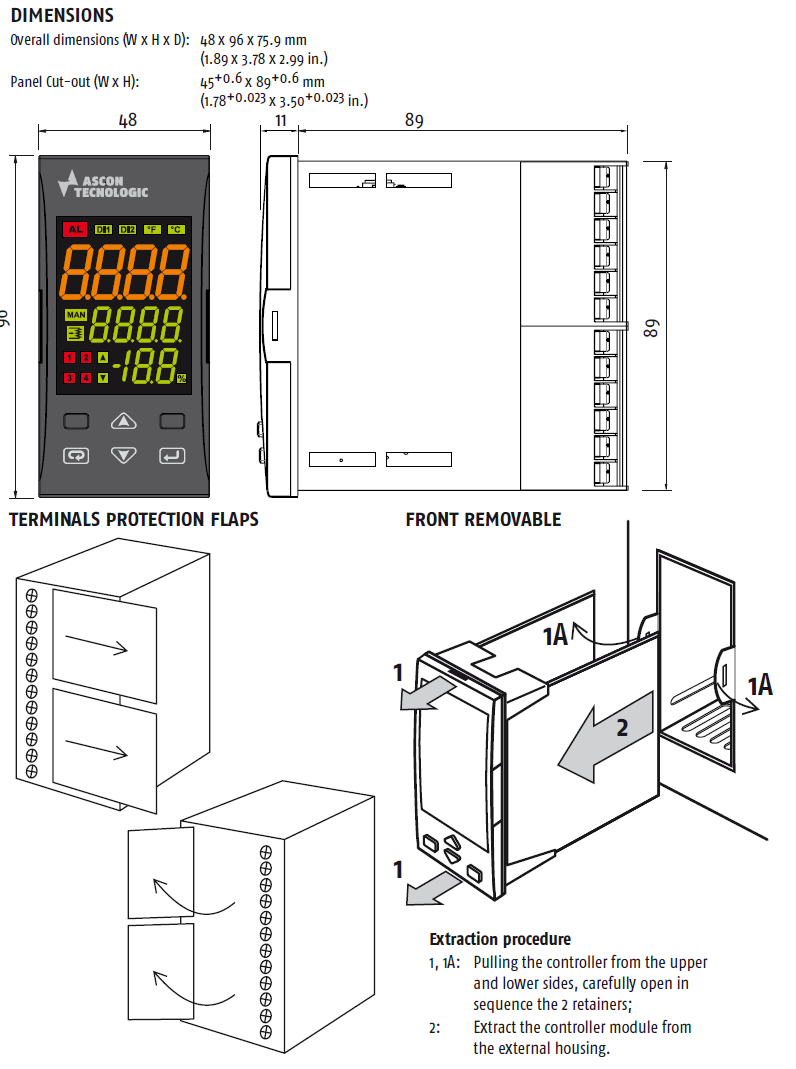

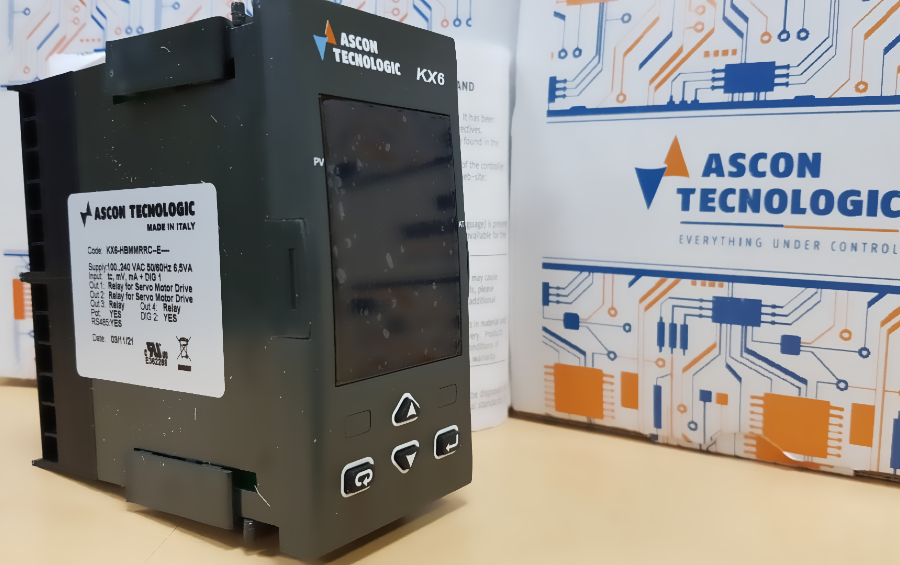

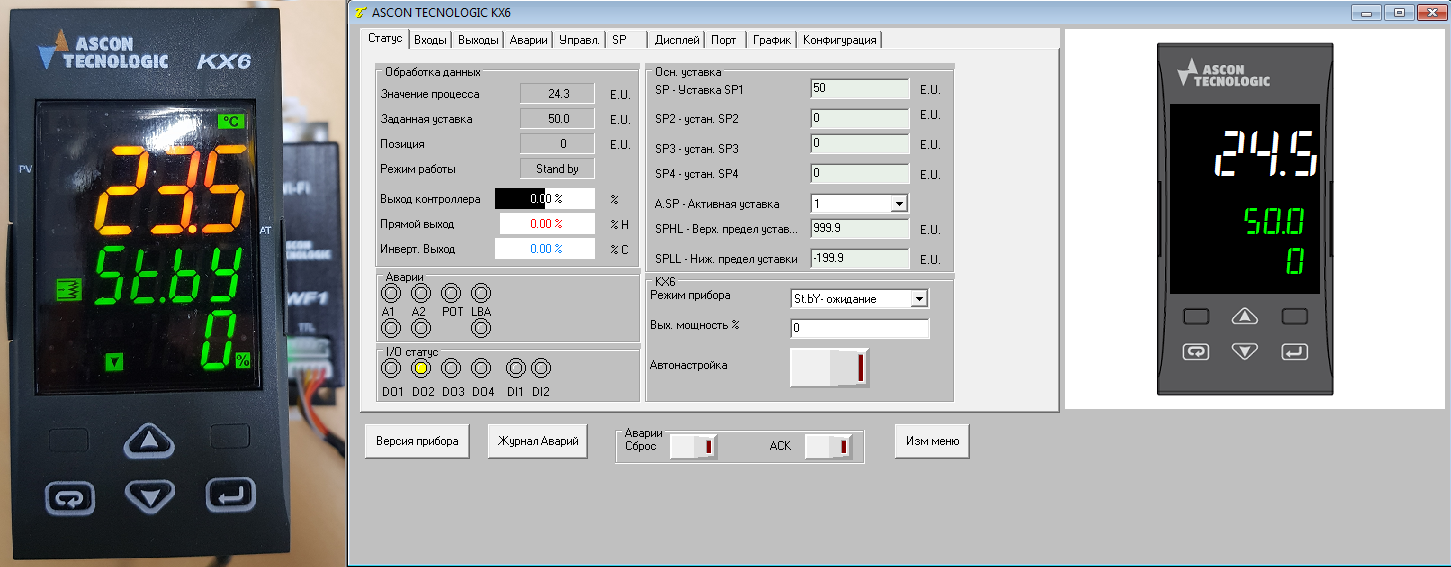

ASCON KX6 общий вид регулятора ASCON TECNOLOGIC универсальный регулятор KX6-HBMMRRC из коробки ASCON TECNOLOGIC использовании KX6 для управления газовой печью, многосекционной ASCON TECNOLOGIC настройка KX6 через WiFi ASCON TECNOLOGIC KX6 управление клапанами по аналоговому сигналу ASCON TECNOLOGIC работа функции калибровки обратной связи регулятора контроллера KX6 ASCON TECNOLOGIC регулятор контроллер KX6 управляющие входы ASCON TECNOLOGIC регулятор KX6 электрическая схема подключения ASCON TECNOLOGIC регулятор KX6 габаритные размеры и особенности монтажа
Серия регуляторов KX6 от ASCON TECNOLOGIC с размером корпуса 48х96 мм, предназначена для управления клапанами (МЭО) и горелками.

Основные харастеристики KX6

  • поддержка следующих типов входных сигналов J (ТЖК железо-константановые), K (ТХА хромель-алюмелевые), R(ТПП13 платинородий-платиновые), S (ТПП10 платинородий-платиновые), T(ТМКн медь-константановые), мА, мВ, В (c адаптерами AP ADPINMV-KX-V10 и AD ADPINMV-KX-V5), другие типы датчиков при использовании ATT1;
  • экран более яркий и контрастный (экран ЖК - фон черный);
  • 3 цвета для обозначения состояния процесса;
  • 3 отображаемые величины на экране. Высота символов: основной индикатор 15,5 мм, дополнительные 10 мм;
  • дополнительный вход для подключения потенциометра;
  • алгоритмы управления: ON\OFF (гистерезис) регулятор, ПИД (2-ПИД) регулятор.
  • высокая точность поддержания температуры, за счет высокого быстродействия и современных функций автонастройки;
  • широкий выбор комбинаций аварий как с гистерезисом, так и функцией подтверждения авария для снятия блокировки (по кнопке, дискретному входу и т.д.);
  • конфигурируемая кнопка на передней панели прибора (пуск/стоп, сброс и т.д.);

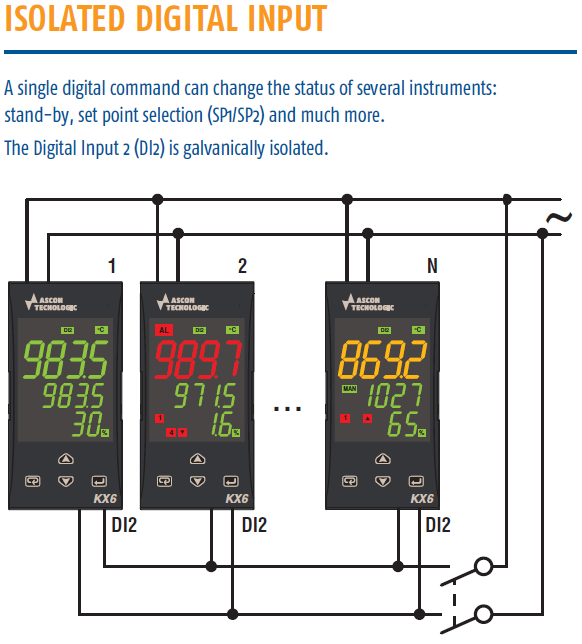

  • 2 дискретных входа (220В) с большим кол-вом функций управления регулятором/индикатором;
  • цифровые коммуникации: протокол Modbus RTU, интерфейсы RS485 или Ethernet (адаптер AET1);
  • конфигурирование регулятора и перенос настроек при помощи ключа. ПО переведено на русский язык.

Так же прошивка регулятора KX6 дополнена следующими полезными функциями:

  • обратная связь с клапана может использоваться, как только для отображения, так и для управления;
  • возврат клапана в указанное положение (открыт или закрыт) при включении питания при работе без обратной связи.

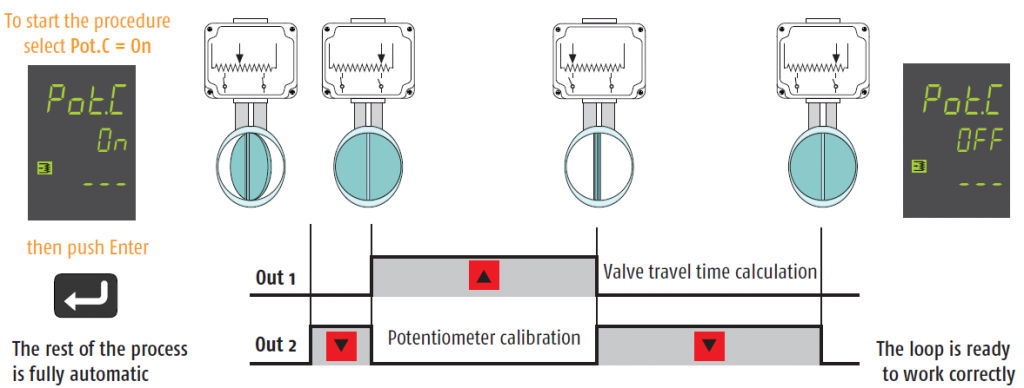

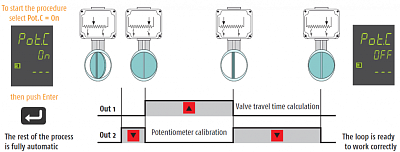

  • функцией автоматической калибровки обратной связи для повышения качества управления и диагностики;
  • функция автоматического определения реального времени движения сервомотора между минимальных и максимальных ограничениями, установленными пользователем.

Полезные статьи:


   Многозонные системы регулирования с контроллерами KUBE
   Каскадное регулирование с контроллерами KUBE
   Управление клапанами и задвижками (МЭО) в системах регулирования технологического процесса.
   ASCON TECNOLOGIC: Решения для управления горелками
   Регулятор ASCON TECNOLOGIC KX6 в России.
   Успешная модернизация газовых печей с использованием KX6.
   Оперативный контроль со смартфонов и планшетов за работой оборудования на базе приборов ASCON TECNOLOGIC
Заказать товар Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код ASCON TECNOLOGIC

Описание модели KX6

Заказной код ASCON TECNOLOGIC

Описание модели KX6

KX6-HBI-RRC--E----

Универсальный контроллер-регулятор, серия KUBE, 48х96, 1 вх. термопары K (ТХА), J (ТЖК), T (ТМКн), R (ТПП13), S (ТПП10), 0/4… 20мA, 1 вх. потенциометра (100 Ом..10 кОм), выход управления OUT1 0/4… 20 мA , 0/2… 10 В, 2 дискр. вх., 2 релейных выхода, питание, RS485 (ModBus RTU), 100-240 В~

KX6-HBI-RRP--E----

Универсальный контроллер-регулятор, серия KUBE, 48х96, 1 вх. термопары K (ТХА), J (ТЖК), T (ТМКн), R (ТПП13), S (ТПП10), 0/4… 20мA, 1 вх. потенциометра (100 Ом..10 кОм), выход управления OUT1 0/4… 20 мA , 0/2… 10 В, 2 дискр. вх., 2 релейных выхода, питание, 100-240 В~

KX6-HBI-RRS--E----

Универсальный контроллер-регулятор, серия KUBE, 48х96, 1 вх. термопары K (ТХА), J (ТЖК), T (ТМКн), R (ТПП13), S (ТПП10), 0/4… 20мA, выход управления OUT1 0/4… 20 мA , 0/2… 10 В, 1 дискр. вх., 2 релейных выхода, RS485 (ModBus RTU), питание, 100-240 В~

KX6-HBMMRRC--E----

Универсальный контроллер-регулятор, серия KUBE, 48х96, 1 вх. термопары K (ТХА), J (ТЖК), T (ТМКн), R (ТПП13), S (ТПП10), 0/4… 20мA, 1 вх. потенциометра (100 Ом..10 кОм), управление сервоприводом клапана Больше\Меньше, 2 дискр. вх., 2 релейных выхода, питание, RS485 (ModBus RTU), 100-240 В~

KX6-HBMMRRP--E----

Универсальный контроллер-регулятор, серия KUBE, 48х96, 1 вх. термопары K (ТХА), J (ТЖК), T (ТМКн), R (ТПП13), S (ТПП10), 0/4… 20мA, 1 вх. потенциометра (100 Ом..10 кОм), управление сервоприводом клапана Больше\Меньше, 2 дискр. вх., 2 релейных выхода, питание, 100-240 В~

KX6-HBMMRRS--E----

Универсальный контроллер-регулятор, серия KUBE, 48х96, 1 вх. термопары K (ТХА), J (ТЖК), T (ТМКн), R (ТПП13), S (ТПП10), 0/4… 20мA, управление сервоприводом клапана Больше\Меньше, 1 дискр. вх., 2 релейных выхода, питание, RS485 (ModBus RTU), 100-240 В~
