ASCON TECNOLOGIC ATT1

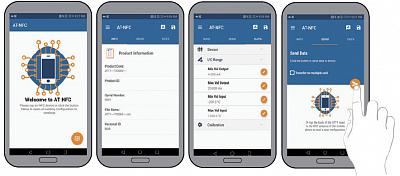

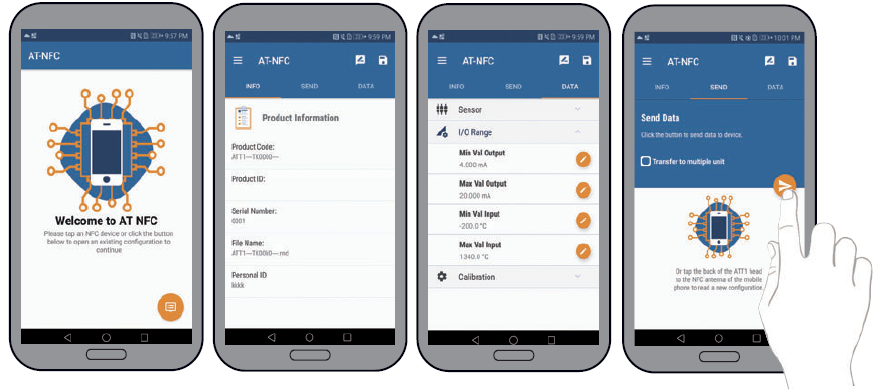

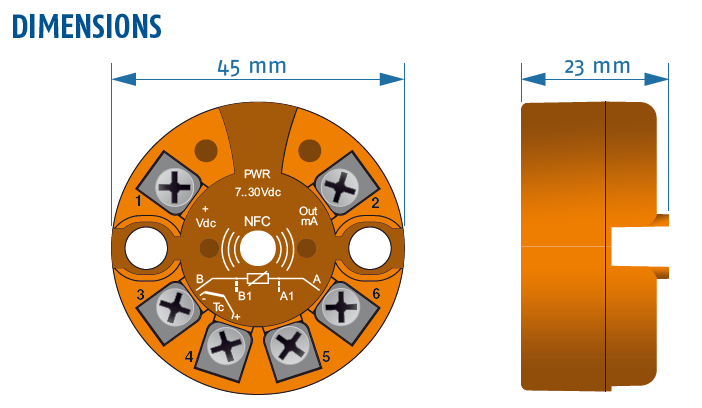

ASCON TECNOLOGIC преобразователь ATT1 возможности ASCON TECNOLOGIC преобразователь ATT1 размеры ASCON TECNOLOGIC преобразователь ATT1 схемы электрических подключений ASCON TECNOLOGIC преобразователь AFC1 набор для Windows ПК ASCON TECNOLOGIC ПО AT-NFC для смартфонов примеры интерфеса ASCON TECNOLOGIC AFC1 с преобразователем ATT1

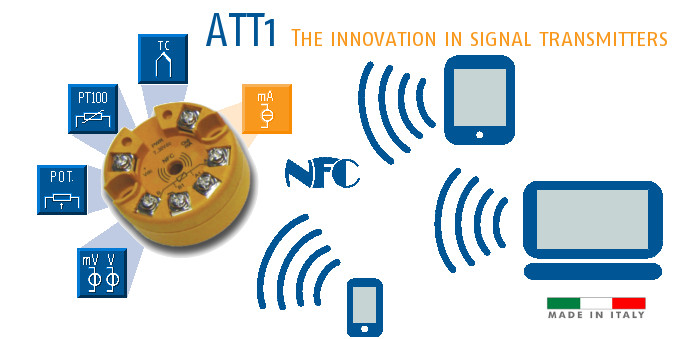

Преобразователь\нормализатор сигналов ATT1 - это существенный шаг в перед в технологии встраиваемых нормализаторов сигналов, так как он обеспечивает:

  • использование одного преобразователя как для датчиков сопротивления (Ом), так и для термопар (мВ);
  • поддержку преобразования в 4-20 мА, как стандартный характеристик температурных датчиков, так и пользовательских характеристик, задаваемых в Ом (0... 400 или 0... 4000) или в мВ (-10... +70);
  • существенный объем памяти для хранения пользовательских характеристик: преобразователь может хранить 3 характеристики до 96 сегментов;
  • настраиваемый фильтр и сигнализация об обрыве и выходе за диапазон;
  • поддержку технологии NFC, что позволяет использовать для настройки как ПК с ОС Windows (комплект AFC1), так и мобильные устройства с NFC и операционными системами Windows (ATNFC-Soft) и Android (ATNFC APP).

Основные технические характеристики ATT1

  1. Типы поддерживаемых стандартных датчиков:

    • термосопротивления Pt100 (-200... +620°C, 18,5... 320,0 Ом, 2, 3, 4 проводная схема); Pt1000 (-200... +620°C, 185... 3200 Ом; 2 проводная схема); Ni100 (-50... +170°C; 69... 223 Ом, 3, 4 проводная схема);
    • термопары B (+40... +1860°C); E (-260... +960°C); J (-200... +1220°C); K (-260... +1380°C); N (-260... +1300°C); R (-40... +1780°C); S (-40... +1780°C); T (-260... +420°C).

  2. Вход: точность: не хуже 0.1% от диапазона; температурная погрешность: < 100 ppm.

  3. Токовый выход: 4... 20 мА (2-х проводная схема); напряжение питания от 7 до 30 В= (пассивное); защита: 30 мА.

  4. Температурный диапазон работы от -40 до +85 С.

  5. Защита корпуса IP20.

  6. Возможен монтаж как на DIN рейку, так и в головку датчика.

  7. Видео инструкция по настройке ATT1 со смартфона.


В комплекте с этими преобразователем мы рекомендуем использовать универсальные регуляторы\индикаторы KR1, KM1, KX1 и KR3, KM3, KX3.

Заказать товар Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код ASCON TECNOLOGIC

Описание модели KM2

Заказной код ASCON TECNOLOGIC

Описание модели KM2

ATT1----ET----

Конвертер для контроллеров-регуляторов, не изолированный

ATT1I---ET----

Конвертер для контроллеров-регуляторов, изолированный

ATT1----E--BD

Конвертер для контроллеров-регуляторов, не изолированный, крепление на DIN рейку

ATT1I---E--BD

Конвертер для контроллеров-регуляторов, изолированный,  крепление на DIN рейку

ATT1----ETBBD

Конвертер для контроллеров-регуляторов, не изолированный, преднастройка на ТС тип B, крепление на DIN рейку

ATT1I---ETBBD

Конвертер для контроллеров-регуляторов,  изолированный, преднастройка на ТС тип B, крепление на DIN рейку

ATT1----EP1--

Конвертер для контроллеров-регуляторов, не изолированный, преднастройка на PT100 3 проводное подключение

---

---

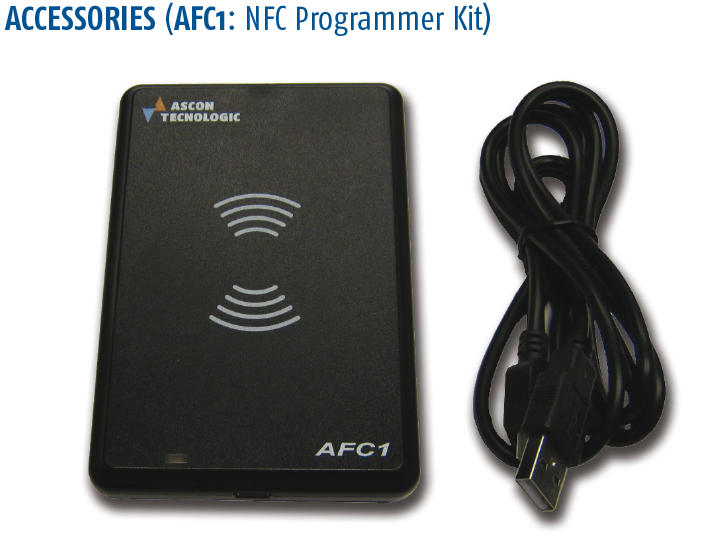

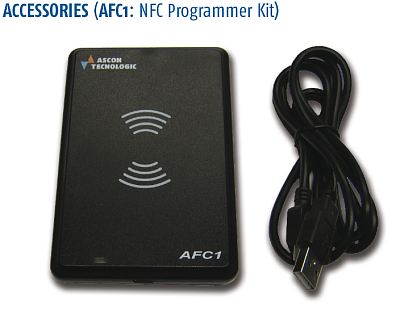

AFC1

 Конфигуратор с ПК для ATT1
 --- ---
