Проект управления системой нагрева на планшете с выдержкой по времени
ООО «КоСПА» протестировало сбор данных и управление контроллерами-регуляторами ASCON TECNOLOGIC (Италия) с мобильных устройств (смартфонов и планшетов) при помощи программного обеспечения TeslaSCADA2 (Россия) через адаптер AET1 и внутренние сети Ethernet/Wi-Fi. Тестирование производилось на базе шкафа, предназначенного для регулирования температурой путем управления подачей теплоносителя с функцией контроля времени выполнения процесса.
Шкафы индикации и контроля технологических параметров (ШИК)
Адаптер AET1 ASCON TECNOLOGIC разработан компанией для подключения ее приборов к сетям Ethernet. Его отличительными особенностями являются компактные размеры и получение питания напрямую с приборов, что исключает потребность в блоках питания и так же экономит пространство в шкафу. AET1 может работать с шестью клиентами (ведущими) сети, что позволяет оперативно получать информацию на нескольких как стационарных, так и мобильных устройствах. Это позволяет создавать более гибкие структуры сбора данных, чем последовательные интерфейсы на базе RS485\422.

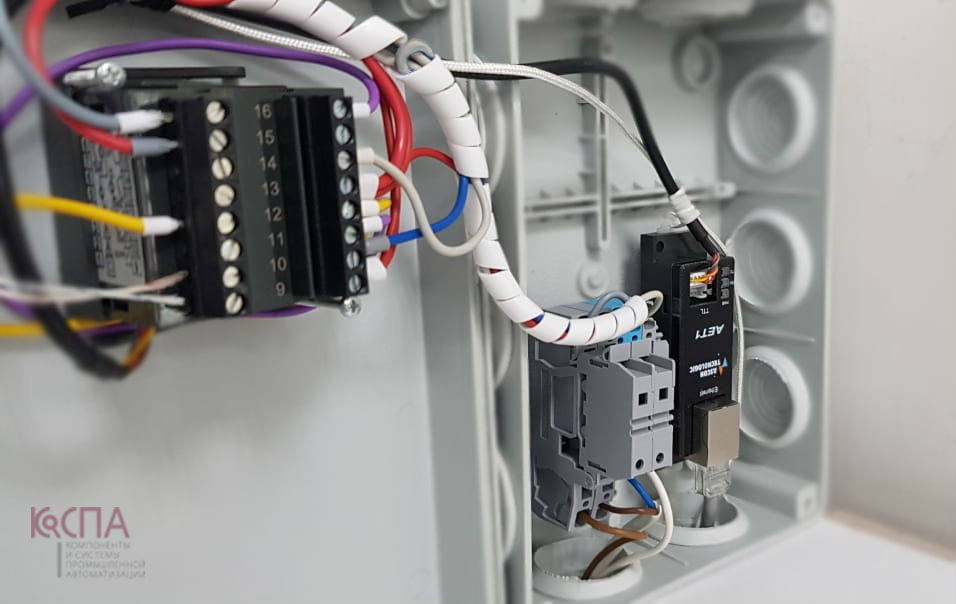

Пример установки AET1 в тестовый шкаф управления (190х140х70) на базе контроллера-регулятора KM1T (48х48)

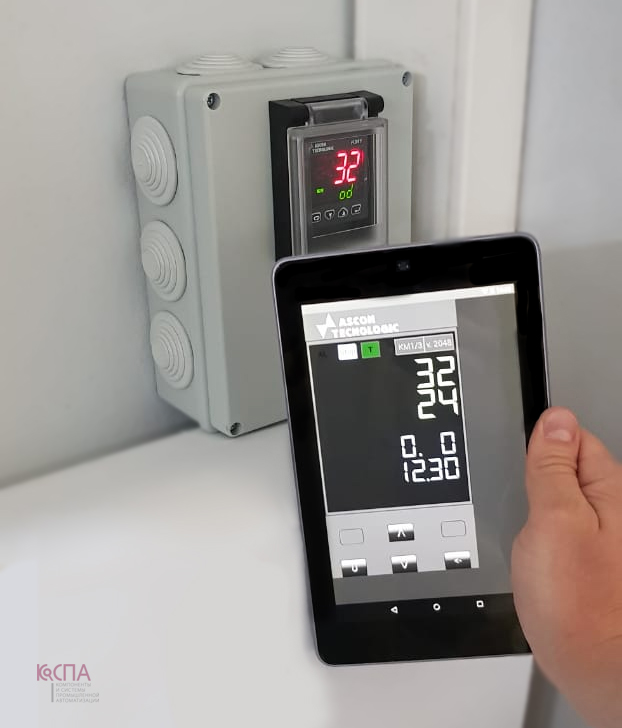

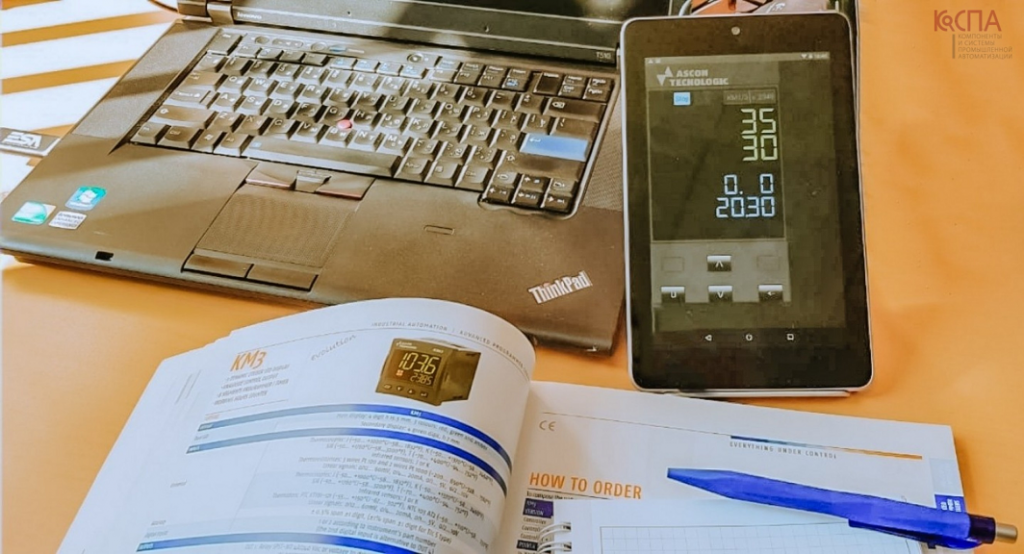

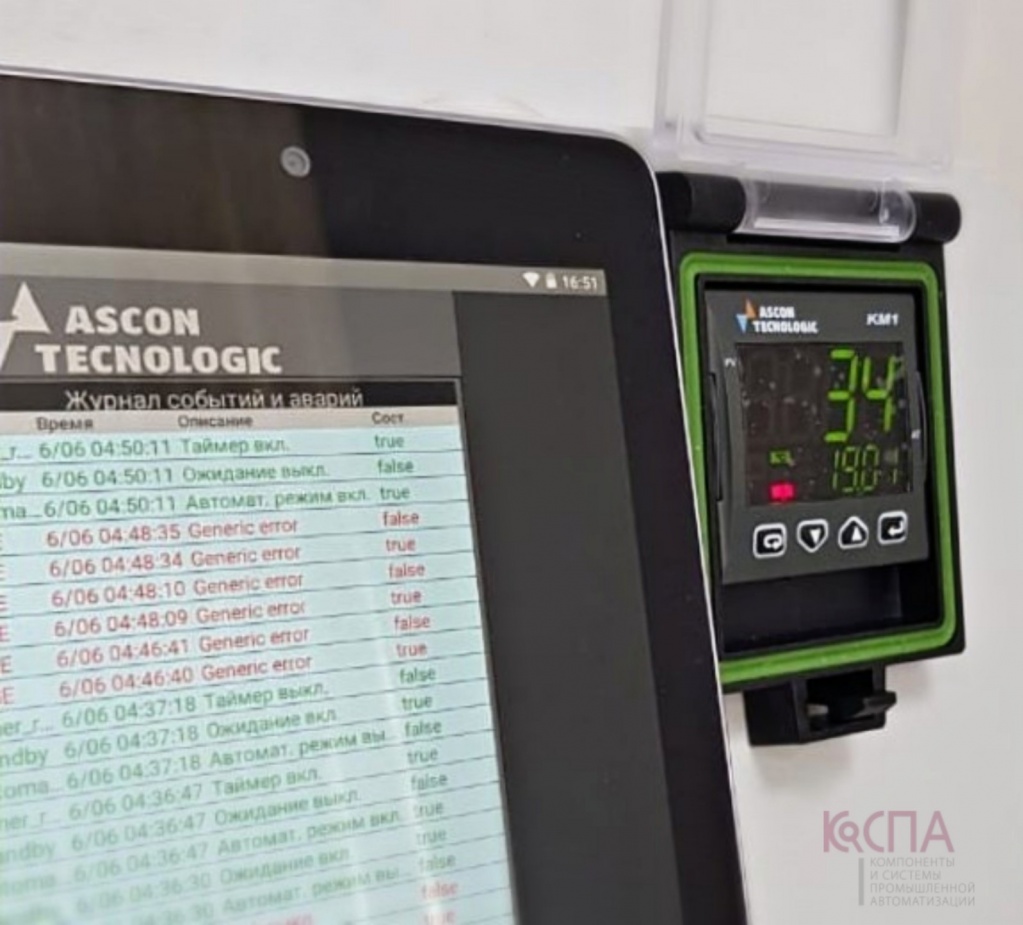

Экраны управления и журнала событий и аварий
Возможен выбор и загрузка в прибор подготовленных рецептов работы установки: чаще всего это температура и время выполнения, но также это может быть время выхода на заданную температуру, изменение режима работы с нагрева на охлаждение, уровня влажности, скорости движения ленты печи и другие.
Доступ к данным и функциям управления может быть ограничен заданными пользователями с индивидуальными паролями.

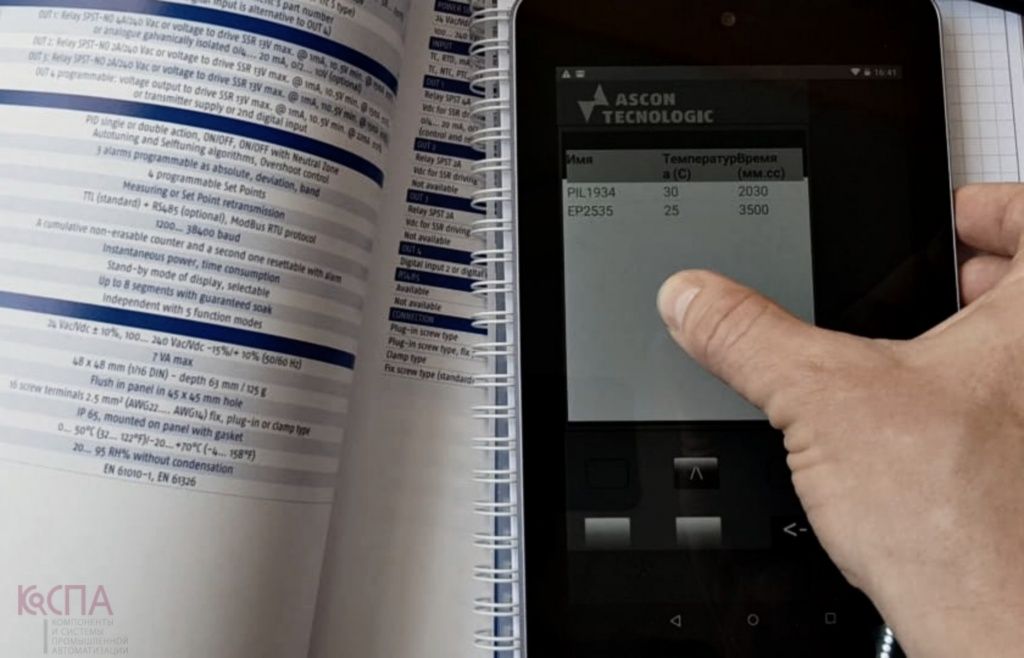

Экран журнала рецептов с отображением температуры и времени
Данное решение в духе цифрового производства (Industry 4.0) и интернета вещей (Internet of Things, IoT) будет особенно интересно производителям оборудования для конечных клиентов, работающим в следующих областях:
Разработанный в ООО «КоСПА» тестовый проект предназначен для исполнения в бесплатной версии TeslaSCADA2 в течение 60 дней. Для длительной работы требуется использование лицензии ООО «Тесла». Проект не содержит закрытых решений, что позволяет изменить дизайн и дополнить его необходимыми функциями для контроля технологического процесса.
ООО «КоСПА» предлагает услуги по проектированию, изготовлению и настройке систем управления на базе контроллеров-регуляторов ASCON TECNOLOGIC и разработку интерфейсов операторов (АРМ) для них на базе TeslaSCADA2 на мобильных и стационарных устройствах.
