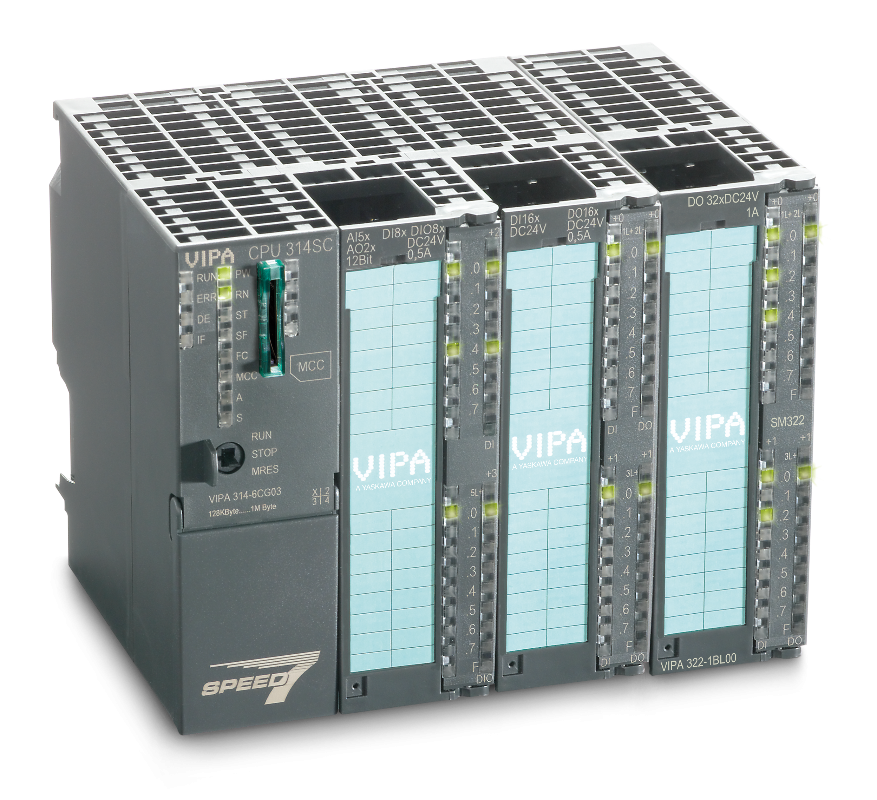

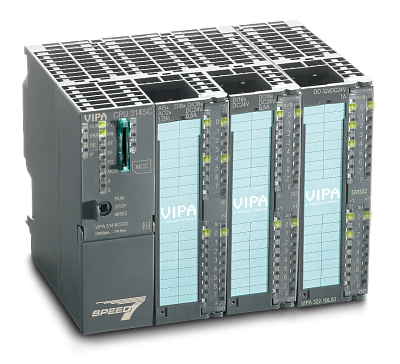

Контроллеры серии 300S YASAKWA VIPA Controls выпускаются с 2003 года и пройдя целый ряд программных и аппаратных обновлений являются актуальным продуктом, как по параметрам производительности и объемов памяти, так и по функциональным и коммуникационным возможностям.

Данные контроллеры предназначены для построения крупных централизованных и распределенных систем АСУ ТП с высокими требованиями к объему обрабатываемых сигналов и данных, а также высокому быстродействию системы.

Модульные ПЛК 300S+ совместимы на программном и аппаратном уровнях с ПЛК Siemens S7-300, что обеспечивает возможность использования расширений и CPU 300S+ (313SC, 314SB, 314SE, 314ST, 314SC, 315SB, 315SN, 317SE, 317SN) вместе или вместо модулей серии S7-300. Также для программирования процессорных модулей 300S+ можно использовать программные пакеты STEP 7 и TIA Portal. Панели оператора и APM на базе SCADA систем распознают 300S+ как стандартные ПЛК S7-300.

Использование 300S+ предоставляет пользователям следующие возможности:

  • встроенная память для хранения загруженной прикладной программы.

  • большие объемы загрузочной и рабочей памяти ПЛК до 8 Мб.

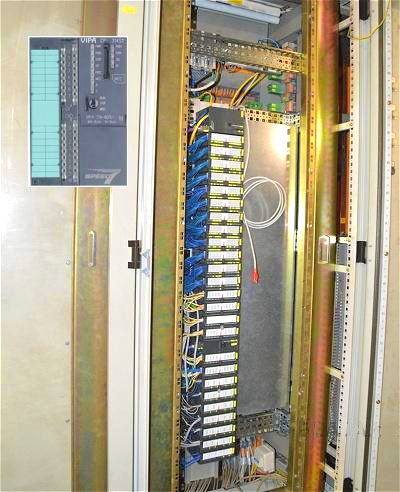

  • YASKAWA: Стойкость контроллеров VIPA 300S+ к внешним воздействиям

  • памяти программ и рабочую память можно расширить в работающих установках без замены процессора – при помощи специальных карт MMC VIPA.

  • можно использовать обычные карты памяти формата SD с объемом до 2 Гб для хранения программ и технологических данных.

  • более высокая производительность по сравнению с S7-300 с поддержкой ряда команд S7-400.

  • каждый процессор серии содержит порт Ethernet PG\OP предназначенный для программирования и подключения средств визуализации. Порт поддерживает протокол DHCP и веб-сервером диагностики CPU и подключенных модулей.

  • основные CPU могут быть ведущими или ведомыми сети Profibus DP.

  • есть модели, являющиеся ведущими устройствами сети Profinet IO.

  • модели с поддержкой функции Ethernet CP 343, так же обеспечивают работу с протоколом Modbus TCP при помощи бесплатных библиотек.

  • на встроенных портах RS485 реализуется поддержка протокола Modbus RTU при помощи бесплатных библиотек.

  • подключение по внутренней шине до 32 модулей.

  • CPU 315-4PN23 и 317-4PN23, 317-4NE23 совместимы с ПО ProLeiT (v9).


Расширения серии представлены модулями питания, дискретного и аналогово ввода-вывода, коммуникационными с RS232\422\485, AS-i, CANopen, Interbus, Profubus DP. Модули могут использоваться как в составе процессорных сборок, так и в составе корзин расширения и удаленных станций на шине Profibus DP.


YASKAWA VIPA Controls официально объявила, что серия контроллеров 300S+, будет находиться в статусе актуальной продукции и обновляться до 2028 года. В случае проблем с поставками и ценами на S7-300 Вы можете рассчитывать на поддержку компании YASKAWA VIPA Controls и их представителя в России ООО «КоСПА».


      Список соответствия модулей VIPA 300S и Siemens S7-300, включая аксессуары для них.

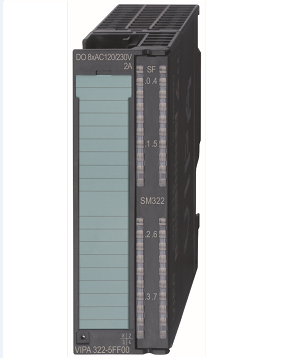

      VIPA: Новый модуль релейных выходов 322-5FF00.
      YASKAWA VIPA Controls: Мощный контроллер с Profinet и Profibus
      YASKAWA VIPA Controls: Бюджетный контроллер серии 300 с Profinet и Modbus RTU
      YASKAWA VIPA Controls: Модули дискретных выходов 300S
      YASKAWA VIPA Controls: Модули аналоговых входов-выходов 300S
Задать вопрос

Список заказных кодов

Заказной код VIPA Controls

Описание модуля

Заказной код VIPA Controls

Описание модуля

306-1LE00

Интерфейсный модуль IM 306 DP-Slave – 115U ZG/EG IM для подключения ПЛК Siemens SIMATIC S5-115U к шине PROFIBUS DP, установка в слот интерфейсного модуля (IM), встроенный блок питания 24 В пост. Тока

306-1UE00

Интерфейсный модуль IM 306 DP-Slave – 135U/155U ZG/EG IM для подключения ПЛК Siemens SIMATIC 135U/155U к шине PROFIBUS DP, установка в слот интерфейсного модуля (IM), встроенный блок питания 24 В пост. Тока

306-1LE00

Интерфейсный модуль IM 306 DP-Slave – 115U ZG/EG IM для подключения ПЛК Siemens SIMATIC S5-115U к шине PROFIBUS DP, установка в слот интерфейсного модуля (IM), встроенный блок питания 24 В пост. Тока

306-1UE00

Интерфейсный модуль IM 306 DP-Slave – 135U/155U ZG/EG IM для подключения ПЛК Siemens SIMATIC 135U/155U к шине PROFIBUS DP, установка в слот интерфейсного модуля (IM), встроенный блок питания 24 В пост. Тока

306-1UZ00

Интерфейсный модуль IM 306 DP-Slave – 135U/155U ZG CPU для подключения ПЛК Siemens SIMATIC 135U к шине PROFIBUS DP, установка в слот CPU

307-1BA00

(Производство прекращено) Блок питания PS 307, вход 100...240 В перем. тока, выход 24 В/2,5 А пост. тока

307-1EA00

Блок питания PS 307, вход 120/230 В перем. тока (переключаемый), выход 24 В/5 А пост. тока

307-1FB70

Блок питания PS 307S для шины SPEED-Bus. Только для совместного использования с CPU 317SN. Выходной ток 5,5 A

307-1KA00

Блок питания PS 307, вход 120/230 В перем. тока (переключаемый), выход 24 В/10 А пост. тока

312-5BE23

Модуль CPU 312SC, рабочая память 128 кбайт (расширение до 1 Мбайт), MMC/SD, MPI, порт RS-485 (PtP), порт Ethernet PG/OP, 16 x DI, 8 x DO, 2 счетчика (32 разряда, 10 кГц), фронтальный соединитель 392-1AM00 в комплекте

313-5BF23

Модуль CPU 313SC, рабочая память 256 кбайт (расширение до 1 Мбайт), MMC/SD, MPI, порт RS-485 (PtP), порт Ethernet PG/OP, 24 x DI, 16 x DO, 4 x AI, 2 x AO, 1 x AI (Pt100), 3 счетчика (32 разряда, 30 кГц), два фронтальных соединителя 392-1AM00 в комплекте, заменяет 313-5BF13

313-6CF23

Модуль CPU 313SC/DPM, рабочая память 256 кбайт (расширение до 1 Мбайт), MMC/SD, MPI, порт RS-485 (PROFIBUS DP master или PtP), Ethernet PG/OP, 16 x DI, 16 x DO, 3 счетчика (32 разряда, 30 кГц), фронтальный соединитель 392-1AM00 в комплекте, заменяет 313-6CF13

314-2AG23

Модуль CPU 314SB/DPM, рабочая память 512 кбайт (расширение до 1 Мбайт), MMC/SD, MPI, Ethernet PG/OP, порт RS-485 (Profibus DP Master или PtP), совместимость с TIA Portal, заменяет 314-2AG12, 314-2AG13

314-2BG23

Модуль CPU 314SE/DPS, рабочая память 256 кбайт (расширение до 1 Мбайт), MMC/SD, MPI, Ethernet PG/OP, порт RS-485 (PROFIBUS DP slave или PtP), совместимость с TIA Portal, заменяет 314-2AG03

314-6CF23

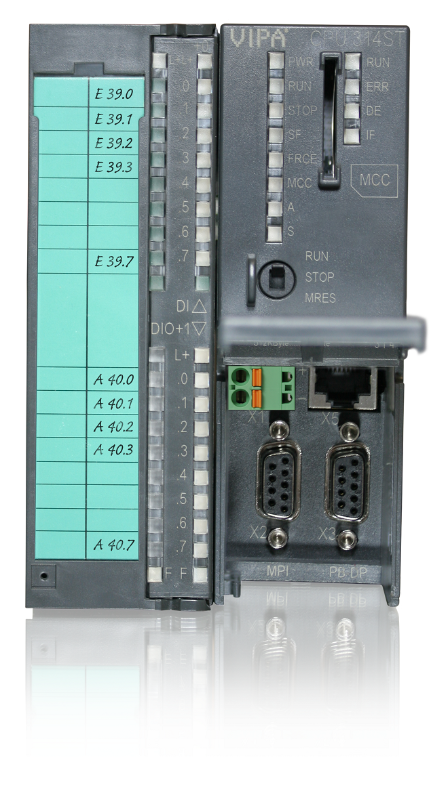

Модуль CPU 314ST/DPM, рабочая память 512 кбайт (расширение до 2 Мбайт), MMC/SD, MPI, Ethernet PG/OP, порт RS-485 (PROFIBUS DP master или PtP), 8 x DI, 8 x DO, 8 x DIO, 4 x AI (U/I), 1 x AI (Pt100), 2 x AO (U/I), 4 счетчика (32 разряда, 100 кГц), шина SPEED-Bus, фронтальный соединитель 392-1AM00 в комплекте, заменяет 314-6CF02, 314-6CF03

314-6CG13

Модуль CPU 314SC/DPM, рабочая память 128 кбайт (расширение до 1 Мбайт), MPI, Ethernet PG/OP, порт RS-485 (PROFIBUS DP или PtP), 24 x DI, 16 x DO, 8 x DIO, 4 x AI (U/I), 1 x AI (Pt100), 2 x AO (U/I), 4 счетчика 8 x DIO, 4 x AI (U/I), 1 x AI (Pt100), 2 x AO (U/I), 4 счетчика (32 разряда, 60 кГц), совместимость с TIA Portal (требуется два 40-контактных фронтальных соединителя, заказываются отдельно)

314-6CG23

Модуль CPU 314SC/DPM, рабочая память 512 кбайт (расширение до 2 Мбайт), MMC/SD, MPI, Ethernet PG/OP, порт RS-485 (PROFIBUS DP или PtP), 24 x DI, 16 x DO, 8 x DIO, 4 x AI (U/I), 1 x AI (Pt100), 2 x AO (U/I), 4 счетчика 8 x DIO, 4 x AI (U/I), 1 x AI (Pt100), 2 x AO (U/I), 4 счетчика (32 разряда, 60 кГц), два фронтальных соединителя 392-1AM00 в комплекте,заменяет 314-6CG03, 314-6CG13

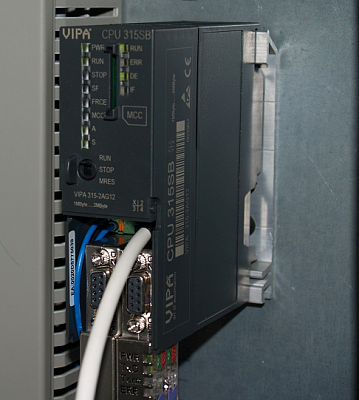

315-2AG23

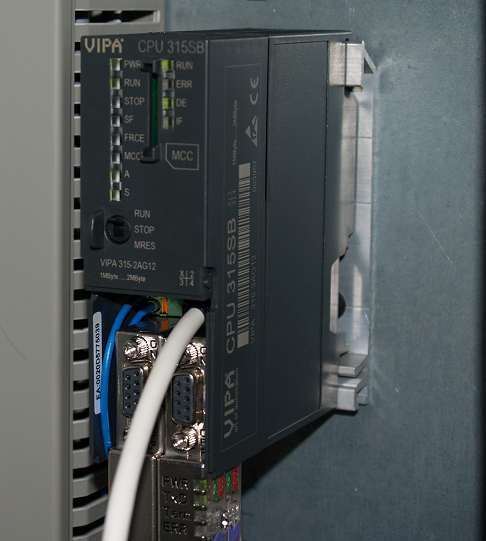

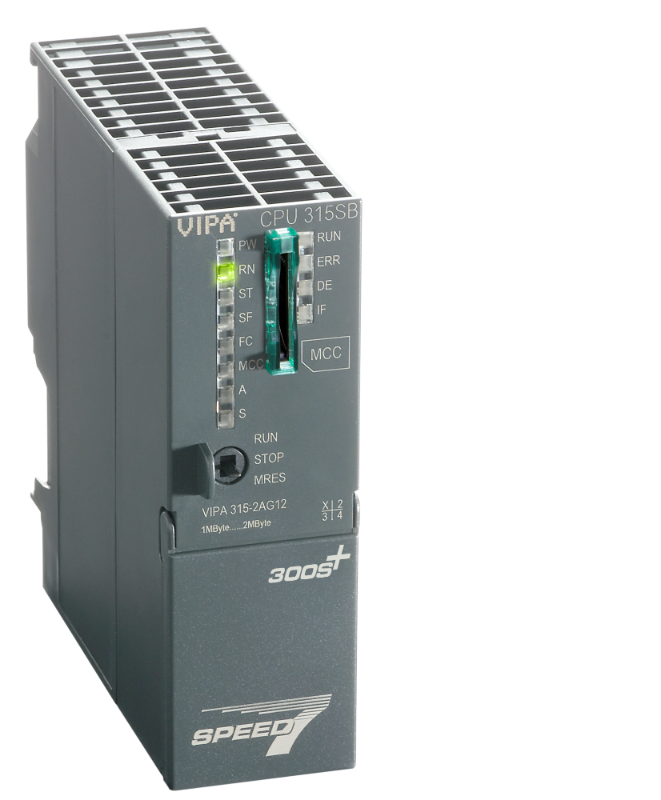

Модуль CPU 315SB/DPM, рабочая память 1 Мбайт (расширение до 4 Мбайт), MMC/SD, MPI, Ethernet PG/OP, порт RS-485 (PROFIBUS DP Master или PtP), совместимость с TIA Portal, заменяет 315-2AG12, 315-2AG13

315-4NE23

Модуль CPU 315SN/NET, рабочая память 1 Мбайт (расширение до 4 Mбайт), MPI, Ethernet PG/OP, порт RS-485 (PROFIBUS DP master или PtP), встроенный Ethernet CP 343, совместимость с TIA Portal, заменяет 315-4NE12, 315-4NE13

315-4PN23

Модуль CPU 315SN/PN, рабочая память 1 Мбайт (расширение до 4 Mбайт), MPI, Ethernet PG/OP, порт RS-485 (PROFIBUS DP или PtP), встроенный Ethernet CP с поддержкой PROFINET, совместимость с TIA Portal, заменяет 315-4PN12

315-4PN43

Модуль CPU 315SN/PN ECO, рабочая память 512 кбайт (расширение до 1 Мбайт), MPI, Ethernet PG/OP, порт RS-485 (PtP), встроенный Ethernet CP с поддержкой PROFINET, совместимость с TIA Portal, заменяет 315-4PN32

317-2AJ23

Модуль CPU 317SE/DPM, рабочая память 4 Мбайт (расширение до 8 Мбайт), MPI, Ethernet PG/OP, порт RS-485 (PROFIBUS DP master или PtP), шина SPEED-Bus, совместимость с TIA Portal, заменяет 317-2AJ12, 317-2AJ13

317-4NE23

Модуль CPU 317SN/NET, рабочая память 4 Мбайт (расширение до 8 Mбайт), MPI, Ethernet PG/OP, порт RS-485 (PROFIBUS DP master или PtP), встроенный Ethernet CP 343, совместимость с TIA Portal, заменяет 317-4NE12, 317-4NE13

317-4PN23

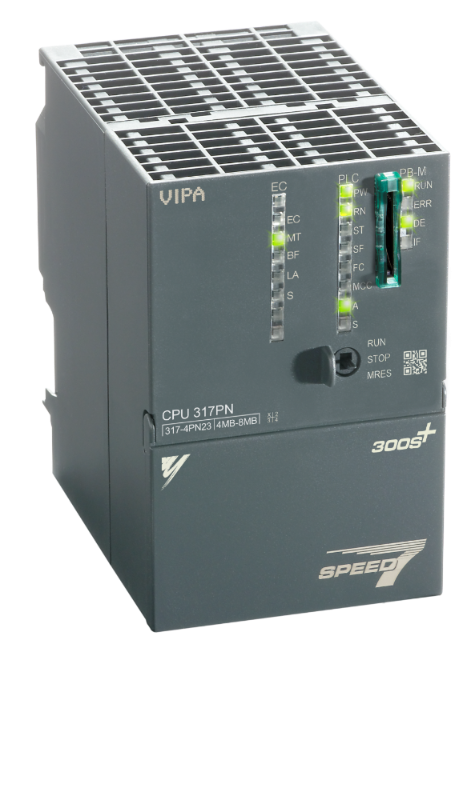

Модуль CPU 317SN/PN, рабочая память 8 Mбайт, MPI, Ethernet PG/OP, порт RS-485 (PROFIBUS DP или PtP), встроенный Ethernet CP с поддержкой PROFINET, совместимость с TIA Portal, заменяет 317-4PN12

321-1BH01

Модуль дискретного ввода SM 321, 16 каналов 24 В пост. тока (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

321-1BH70

Модуль дискретного ввода SM 321S для шины SPEED-Bus, 16 каналов 24 В пост. тока с поддержкой аппартных прерываний и функции ETS (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

321-1BL00

Модуль дискретного ввода SM 321, 32 канала 24 В пост. тока (требуется 40-контактный фронтальный соединитель, заказывается отдельно)

321-1FH00

Модуль дискретного ввода SM 321, 16 каналов 120/230 В перем.тока

322-1BF01

Модуль дискретного вывода SM 322, 8 каналов 24 В/2 А пост. тока, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

322-1BH01

Модуль дискретного вывода SM 322, 16 каналов 24 В/1 А пост. тока, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

322-1BH41

Модуль дискретного вывода SM 322, 16 каналов 24 В/2 А пост. тока, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

322-1BH60

Модуль дискретного вывода SM 322, 16 каналов 24 В/0,5 А пост. тока с возможностью ручного управления состоянием, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

322-1BH70

Модуль дискретного вывода SM 322S для шины SPEED-Bus, 16 каналов 24 В/0,5 А пост. тока (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

322-1BL00

Модуль дискретного вывода SM 322, 32 канала 24 В/1 А пост. тока, 4 группы (требуется 40-контактный фронтальный соединитель, заказывается отдельно)

322-1HH00

Модуль дискретного вывода SM 322, 16 релейных каналов, коммутируемое напряжение 30 В пост. тока/230 В перем. тока, ток нагрузки 5 А, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

322-5FF00

Модуль дискретного вывода SM 322, 8 индивидуально изолированных каналов, коммутируемое напряжение 120/230 В перем. тока, ток нагрузки 2 А, задание безопасного состояния (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

323-1BH00

Модуль дискретного ввода-вывода SM 323, 16 универсальных каналов 24 В/1 А пост. тока, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

323-1BH01

Модуль дискретного ввода-вывода SM 323, 8 каналов дискретного ввода 24 В пост. тока, 8 каналов дискретного вывода 24 В/0,5 А пост. тока (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

323-1BH70

Модуль дискретного ввода-вывода SM 323S для шины SPEED-Bus, 16 универсальных каналов 24 В/0,5 А пост. тока, 2 группы (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

323-1BL00

Модуль дискретного ввода-вывода SM 323, 16 входных каналов 24 В пост. тока, 16 выходных каналов 24 В/1 А пост. тока (требуется 40-контактный фронтальный соединитель, заказывается отдельно)

331-1KF01

Модуль аналогового ввода SM 331, 8 каналов, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления Pt и Ni (требуется 40-контактный фронтальный соединитель, заказывается отдельно)

331-7AF70

Модуль высокоскоростного аналогового ввода SM 331S для шины SPEED-Bus, 8 индивидуально изолированных каналов, 16 разрядов, входной диапазон ±20 мА, время преобразования 25 мкс (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

331-7BF70

Модуль высокоскоростного аналогового ввода SM 331S для шины SPEED-Bus, 8 индивидуально изолированных каналов, 16 разрядов, входной диапазон ±10 В, время преобразования 25 мкс (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

331-7KB01

Модуль аналогового ввода SM 331, 2 канала, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления, термопары (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

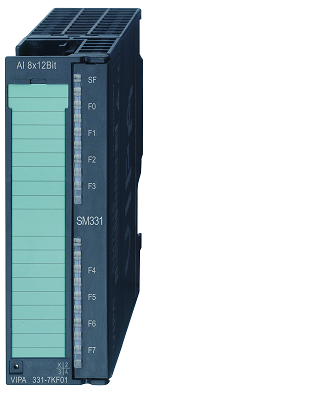

331-7KF01

Модуль аналогового ввода SM 331, 8 каналов, 13 разрядов, сигналы: напряжение, ток, сопротивление, термометры сопротивления, термопары (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

332-5HB01

Модуль аналогового вывода SM 332, 2 канала, 12 разрядов, сигналы тока и напряжения (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

332-5HD01

Модуль аналогового вывода SM 332, 4 канала, 12 разрядов, сигналы тока и напряжения (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

334-0KE00

Модуль аналогового ввода-вывода SM 334, 4 канала ввода (Pt100), 2 канала вывода 0...10 В (требуется 20-контактный фронтальный соединитель, заказывается отдельно)

341-1AH01

Коммуникационный процессор CP 341, интерфейс RS-232C, соединитель SubD 9, поддержка протоколов Modbus Master, ASCII и 3964(R), гальваническая изоляция, скорость передачи до 76,8 кбит/с

341-1CH01

Коммуникационный процессор CP 341, интерфейс RS-422/485, соединитель SubD 9, поддержка протоколов Modbus Master, ASCII и 3964(R), гальваническая изоляция, скорость передачи до 76,8 кбит/с

341-2CH71

Коммуникационный процессор CP 341 для шины SPEED-Bus, 2 канала RS-422/485, соединители SubD 9 (розетка), поддержка протоколов ASCII и STX/ETX, гальваническая изоляция, скорость передачи до 115,2 кбит/с

342-0IA01

(Производство прекращено)Модуль конфигурирования и диагностики CP 342 IBS для коммуникационного процессора 342-2IA70, ЖК-дисплей, 7 кнопок, кабель 0,5 м

342-1CA70

Коммуникационный процессор CP 342S CAN для шины SPEED-Bus, ведущее устройство сети CANopen, поддержка до 125 ведомых устройств, конфигурирование с помощью ПО VIPA WinCoCT

342-1DA70

Коммуникационный процессор CP 342S DP для шины SPEED-Bus, ведущее устройство сети PROFIBUS DP (RS-485, 12 Мбод, Class 1), поддержка до 124 ведомых устройств, конфигурирование с помощью Siemens SIMATIC Manager

342-2IA71

(Производство прекращено)Коммуникационный процессор CP 342S IBS для шины SPEED-Bus, ведущее устройство сети INTERBUS (2 канала RS-422), до 512 ведомых устройств, соединители Sub-D 9, диагностические порты (RJ45)

343-1EX71

Коммуникационный процессор CP 343S TCP/IP (Ethernet CP 343) для шина SPEED-Bus, 1 порт Ethernet 10/100 Мбит/с (RJ45), поддержка протоколов TCP/IP, UDP, RFC1006, S7-коммуникации и PG/OP, конфигурирование с помощью Siemens NetPro

343-2AH10

Коммуникационный процессор CP343-2P ASI, ведущее устройство AS-i, подключение до 62 ведомых устройств)

353-1DP01

Интерфейсный модуль IM 353DP, ведомое устройство сети PROFIBUS DP (DP-V0, DP-V1), питание 24 В пост. тока, скорость обмена 12 Мбит/с, подключение до 29 модулей расширения (не более 16 аналоговых)

390-1AB60

Профильная монтажная шина S7-300, длина 160 мм

390-1AE80

Профильная монтажная шина S7-300, длина 482 мм

390-1AF30

Профильная монтажная шина S7-300, длина 530 мм

390-1AJ30

Профильная монтажная шина S7-300, длина 830 мм

390-1BC00

Профильная монтажная шина S7-300, длина 2000 мм

391-1AF10

Профильная монтажная шина с объединительной панелью SPEED-Bus для 2 модулей расширения, длина 530 мм

391-1AF30

Профильная монтажная шина с объединительной панелью SPEED-Bus для 6 модулей расширения, длина 530 мм

391-1AF50

Профильная монтажная шина с объединительной панелью SPEED-Bus для 10 модулей расширения, длина 530 мм

391-1AJ10

Профильная монтажная шина с объединительной панелью SPEED-Bus для 2 модулей расширения, длина 830 мм

391-1AJ30

Профильная монтажная шина с объединительной панелью SPEED-Bus для 6 модулей расширения, длина 830 мм

391-1AJ50

Профильная монтажная шина с объединительной панелью SPEED-Bus для 10 модулей расширения, длина 830 мм

392-1AJ00

Фронтальный соединитель для модулей серии 300S, 20 контактов с винтовыми клеммами

392-1AM00

Фронтальный соединитель для модулей серии 300S, 40 контактов с винтовыми клеммами

 322-1BH01-S

  Модуль дискретного вывода SM 322, 16 каналов 24 В/1 А пост. тока, 2 группы, безопасное отключение в соответствии с EN ISO 13849-1, категория 3 и уровень PLd

322-1BL00-S

Модуль дискретного вывода SM 322, 32 канала 24 В/1 А пост. тока, 4 группы, безопасное отключение в соответствии с EN ISO 13849-1, категория 3 и уровень PLd

 323-1BL00-S

Модуль дискретного ввода-вывода SM 323, 16 входных каналов 24 В пост. тока, 16 выходных каналов 24 В/1 А пост. тока, безопасное отключение в соответствии с EN ISO 13849-1, категория 3 и уровень PLd
