YASKAWA: Стойкость контроллеров VIPA 300S+ к внешним воздействиям

А вы знаете, что при обновлении серии программируемых контроллеров с 300S до 300S+ повысилась стойкость серии к внешним воздействиям?

Несколько лет назад была осуществлена модернизация ПЛК 300S (аналог серии S7-300 компании Siemens) и пользователи сразу отметили:

  • увеличение объемов рабочей памяти и памяти данных (в 2-3 раза).
  • повышение общей производительности.
  • защелку для фиксации карт памяти.
  • поддержку карт формата SD, наряду с картами MMC и MCC.
  • возможность программирования как с помощью системы разработки  TIA Portal, так и с помощью Simatic Manager.
  • обновленный дизайн модулей.

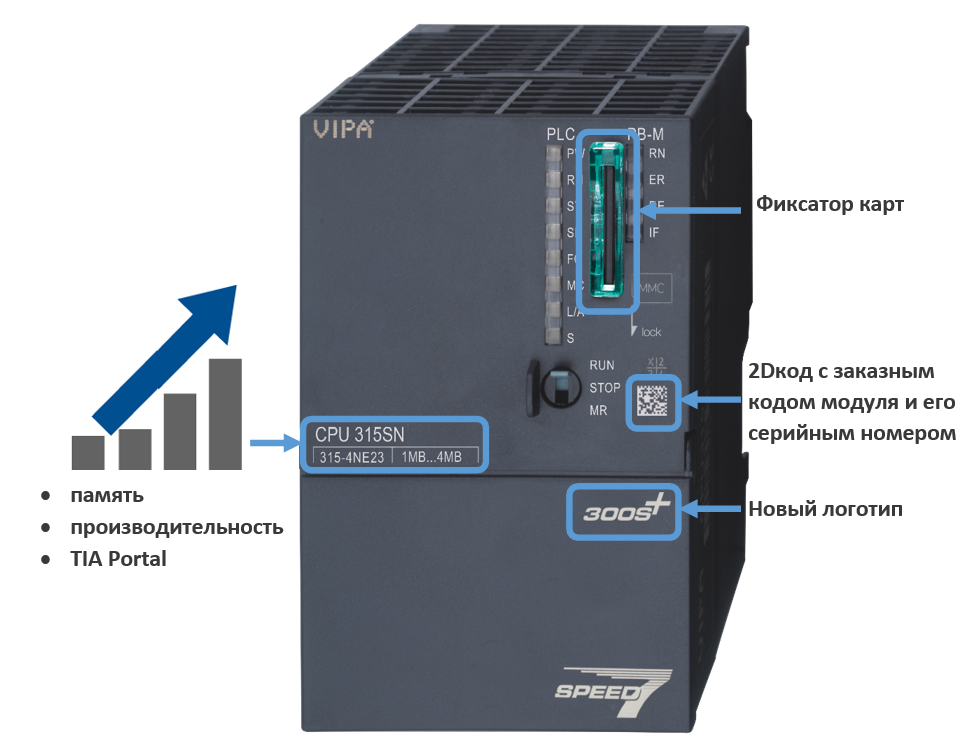

Обновление 300S+ на примере 315-4NE23
Обновление 300S+ на примере 315-4NE23

Но от многих ускользнул факт повышения стойкости модулей  серии 300S+ к внешним воздействиям, что  расширяет  области применения и повышает эксплуатационную надежность данных контроллеров в составе систем управления для крайне тяжелых условий эксплуатации в металлургии, металлообработке, энергетике и т.п.

Характеристики ПЛК 300S+

I.  Использование нового поколения микросхем памяти в модулях ЦПУ (CPU) существенно повысило стойкость контроллеров к электромагнитному и радиочастотному излучению, а также к воздействию импульсных помех.

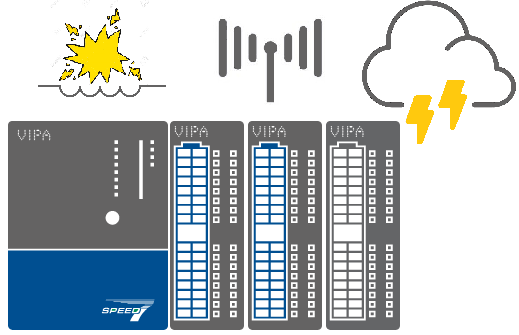

VIPA 300S+ и источники электромагнитных помех
VIPA 300S+ и источники электромагнитных помех

Общие характеристики электромагнитной стойкости модулей:

ЭМС

Стандарт

Примечание

Электромагнитное излучение

МЭК /EN 61000-6-4

Класс A (промышленная зона)

Устойчивость к электромагнитным помехам, зона B

МЭК /EN 61000-6-2

Промышленная зона



EN 61000-4-2

Электростатический разряд (ESD) 8 кВ для воздушного разряда (степень жесткости испытаний 3), 4 кВ для контактного разряда (степень жесткости испытаний 2)



EN 61000-4-3

Радиочастотное электромагнитное поле (оболочка), 80…1000 МГц, 10 В/м, 80% AM (1 кГц) 1,4...2,0 ГГц, 3 В/м, 80% AM (1 кГц) 2,0...2,7 ГГц, 1 В/м, 80% AM (1 кГц)



EN 61000-4-6

Наведенные кондуктивные помехи 150 кГц … 80 МГц, 10 В, 80% AM (1 кГц)



EN 61000-4-4

Наносекундные импульсные помехи (НИП), степень жесткости испытаний 3



EN 61000-4-5

Микросекундные импульсные помехи (МИП), степень жесткости испытаний 3*

*) Из-за высокой энергии испытательных импульсов необходим соответствующий внешний контур безопасности с элементами молниезащиты и защиты от перенапряжения.

II.  Новые компоненты, новая технология изготовления плат и измененный способ их крепления в корпусах повысила стойкость большинства модулей серии к ударной нагрузке, позволяющая выдерживать воздействие импульсов с ускорением 15g вместо 12g, типичного значения для изделий-предшественников, а также и их прямых аналогов.

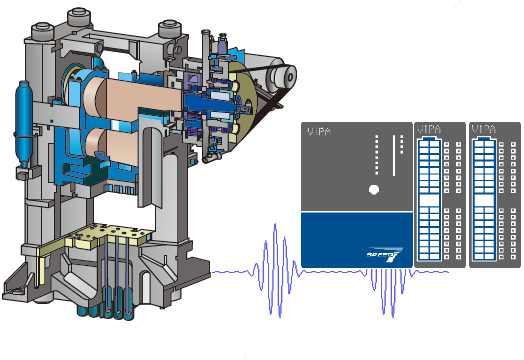

VIPA 300S+ и вибрации на оборудовании
VIPA 300S+ и вибрации на оборудовании

Общие механические характеристики теперь составляют:

Механические характеристики

Стандарт

Параметры

Вибрация

МЭК /EN 60068-2-6

Синусоидальная с постоянным ускорением 1g в диапазоне частот 9-150 Гц

Ударная нагрузка

МЭК /EN 60068-2-27

Полусинусоидальный импульс с ускорением 15g и длительностью 11 мс

О серии 300S+

YASKAWA VIPA Controls модули 300S замена S7-300 продление сроков выпуска
Модули ЦПУ и ввода-вывода серии VIPA 300S+

Серия VIPA 300S выпускается с 2003 года и благодаря регулярным программным и аппаратным обновлениям по-прежнему являются современной высокопроизводительной платформой для систем промышленной автоматизации, обладающей  широкими функциональным и коммуникационным возможностям.

Системы на базе серии VIPA 300S+ предназначены для построения крупных централизованных и распределенных систем АСУ ТП с высокими требованиями к объему обрабатываемых сигналов и данных, а также высокому быстродействию системы. Совместимость на программном и аппаратном уровнях с архитектурой Siemens S7-300 и ET200M существенно расширяет возможности по интеграции и модернизации систем, выполненных на базе этих платформ. Возможность использования для программирования ПЛК VIPA 300S+ программных пакетов STEP 7 и TIA Portal снижает затраты на подготовку специалистов и стоимость обслуживания систем.


Компания YASKAWA официально объявила, что серия контроллеров VIPA 300S+ будет выпускаться как минимум до 2028 года, а сервисная поддержка для неё будет доступна до 2038 года. По вопросам применения оборудования YASAKWA Controls вы всегда можете рассчитывать на поддержку  со стороны  ООО «КоСПА», официального представителя компании YASKAWA в России.
