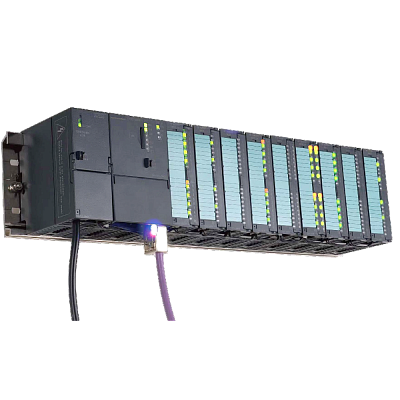

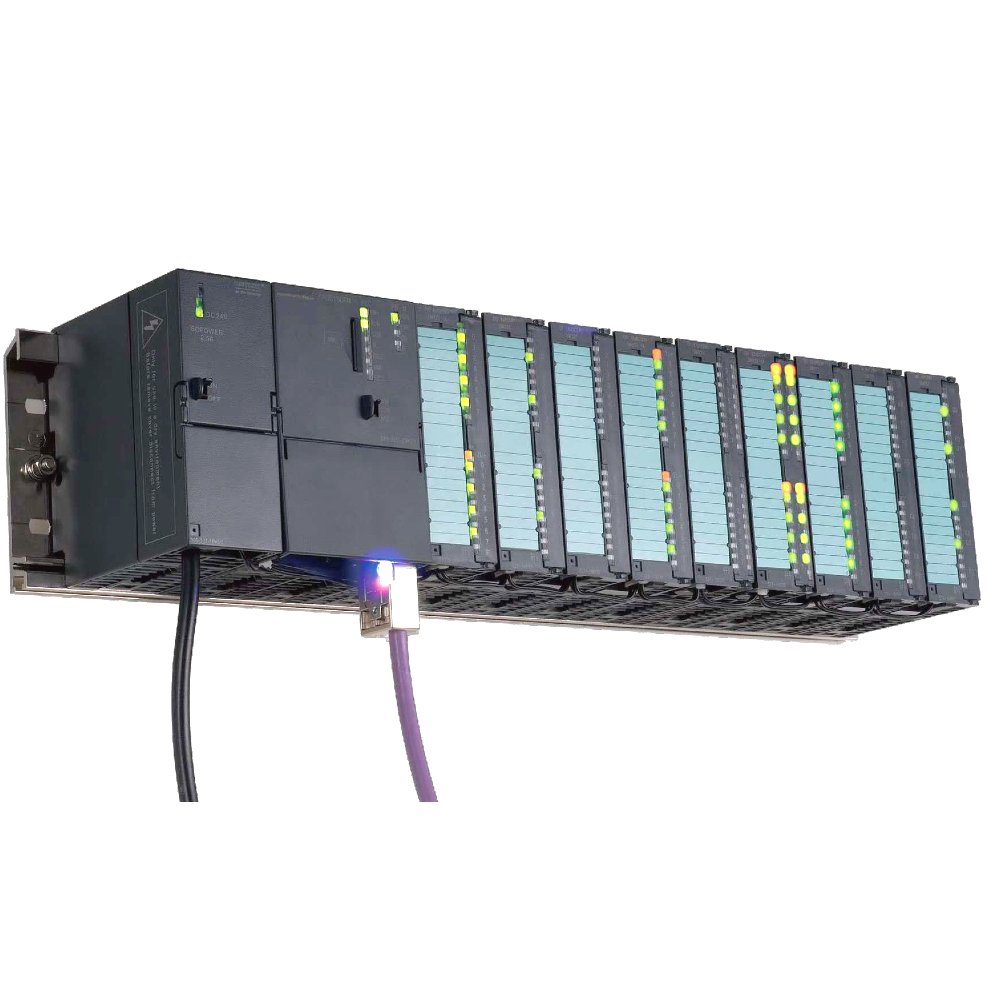

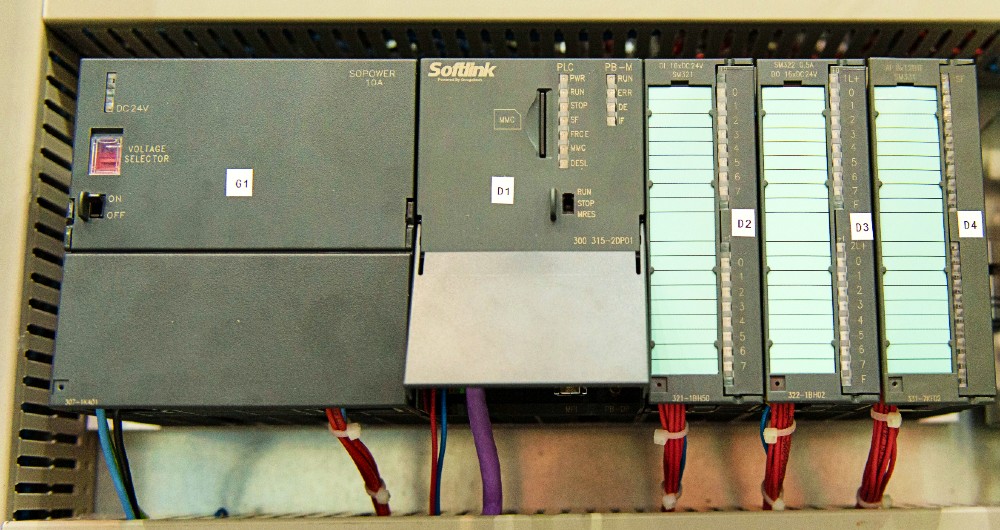

Серия SOFTLINK 300 PLC – это средний класс систем автоматизации c модульным дизайном и естественной вентиляцией модулей. ПЛК SOFTLINK 300 могут соединяться с компьютером и панелями оператора по шинам Profibus, EtherNet, MPI.

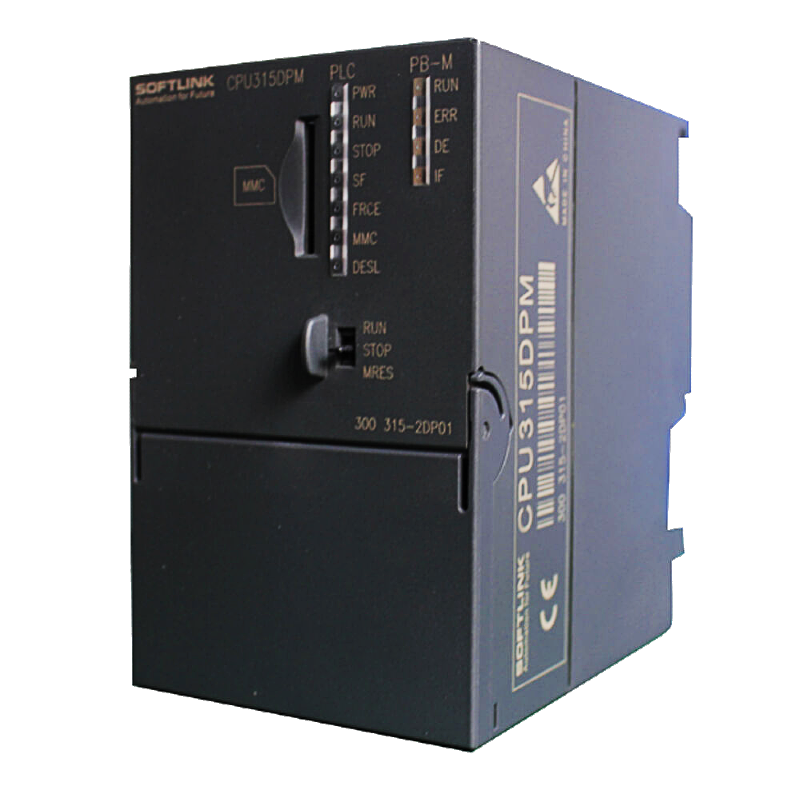

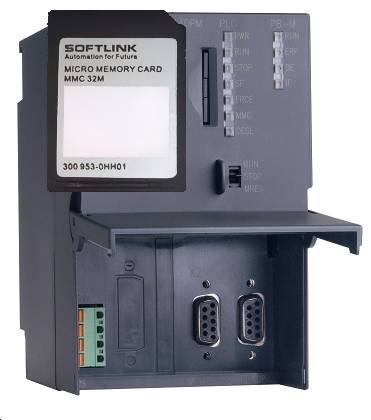

ЦПУ 300 315-2DP01 являются аналогом 6ES7 315-2AF03-0AB00 и VIPA 315-2DP01 и программируется при помощи STEP7 5.6/5.5/5.4. Встроенная рабочая память и часы реального времени, работает до 14 дней без питания. Поддерживает все типы стандартных ММС-карт до 64 Мб. Встроенные интерфейсы: Profibus-DP (до 12 Мбит), MPI, RS232. Возможность расширения до 32 модулей.
315-2DP01 имеет рабочая память 196 Кб, загружаемая память 256 Кб, время выполнения операции с битами 0,18 μсек,со словами 0,78 μсек. Макс. количество блоков FB - 1024, FC - 1024, DB - 2047.
Ethernet подключение цпу SOFTLINK 315 к панелям оператора и SCADA системам осуществляется через адаптер NET30-MPI Pro. На нем так же реализуются ряд функций CP343 и CP341.

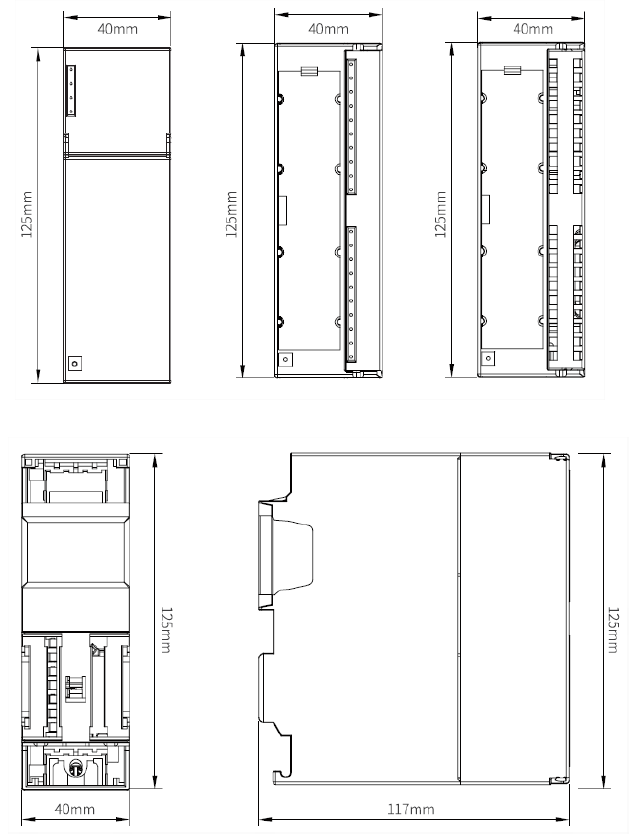

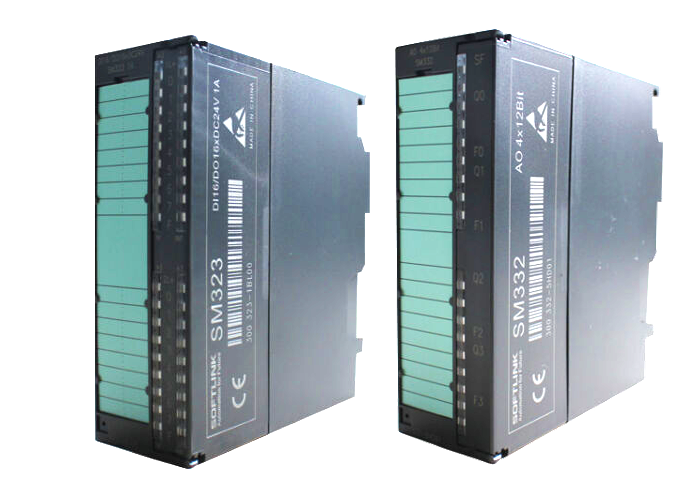

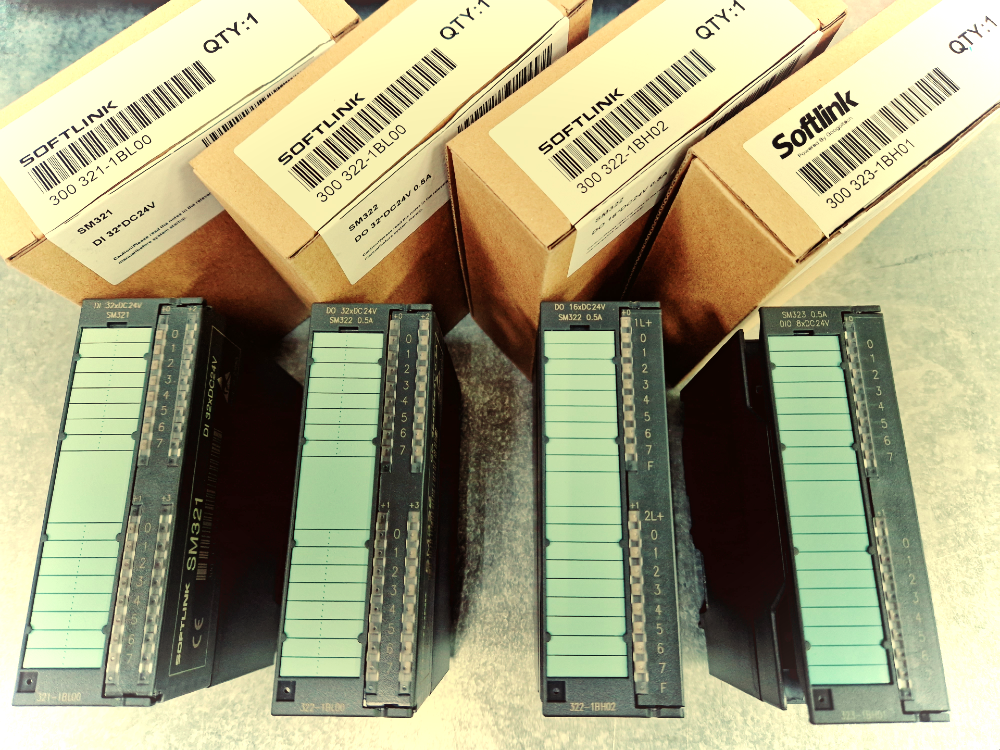

Модули расширения дискретные и аналоговые (SM321, SM322, SM323, SM331, SM332) SOFTLINK 300 совместимы с SIMATIC S7-300 и VIPA 300. В месте с модулем Profibus slave 300 153-1AA03 возможно создание распределенных систем управления и сбора данных. Все модули легко устанавливаются на профильную рейку и фиксируются в рабочем положении винтом. Модули связаны с ПЛК разъемом задней шины (входит в комплект поставки модулей ввода-вывода). Фронтальные штекеры служат для подключения внешних линий связи к модулям (заказываются отдельно).

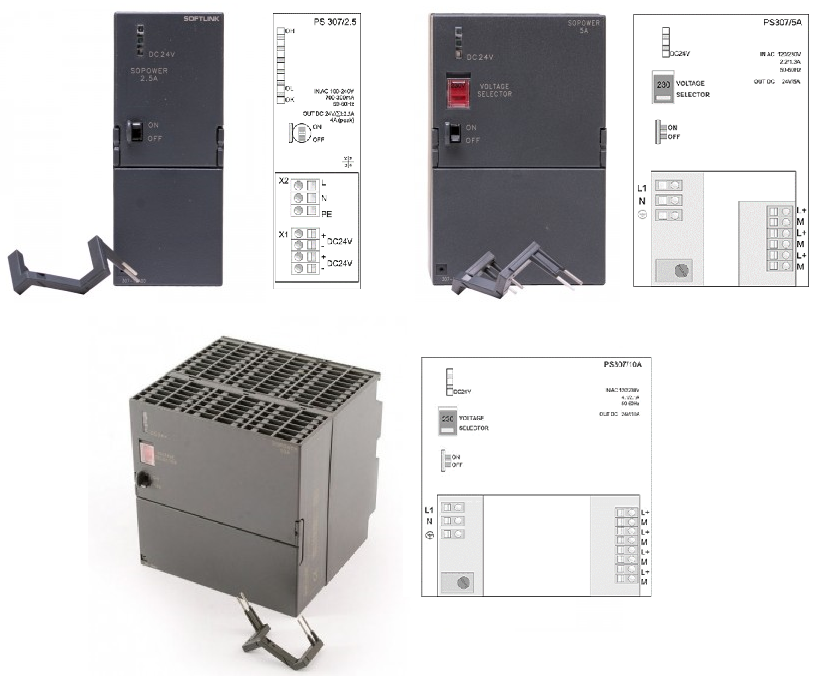

Блоки питания SOPOWER 307 с выходным напряжением 24В=, на 2,5, 5 и 10А, конструктивно совместимы с такими системами, как SOFTLINK 300, SIMATIC S7-300 и VIPA 300.
СПИСОК СООТВЕТСТВИЯ МОДУЛЕЙ SOFTLINK 300, VIPA 300S И SIEMENS S7-300, ВКЛЮЧАЯ АКСЕССУАРЫ ДЛЯ НИХ.
|
Заказной код SOFTLINK |
Описание модуля |
Заказной код SOFTLINK |
Описание модуля |
|
300 315-2DP01 |
ЦПУ 315, с Profibus master/slave интерфейсом, рабочая память 196 Кб, загружаемая память 256 Кб, с картой 953-1HH01 Аналог 6ES7 315-2AF03-0AB00 |
- |
- |
|
300 307-1BA00 |
Блок питания для ЦПУ, 2,5 A Аналог 307-1BA00 и 6ES7307-1BA01-0AA0 |
300 307-1EA00 |
Блок питания для ЦПУ, 5 А
Аналог 307-1EA00 и 6ES7307-1EA01-0AA0 |
|
300 307-1KA01 |
Блок питания для ЦПУ, 10 А Аналог 307-1KA00 и 6ES7307-1KA02-0AA0 |

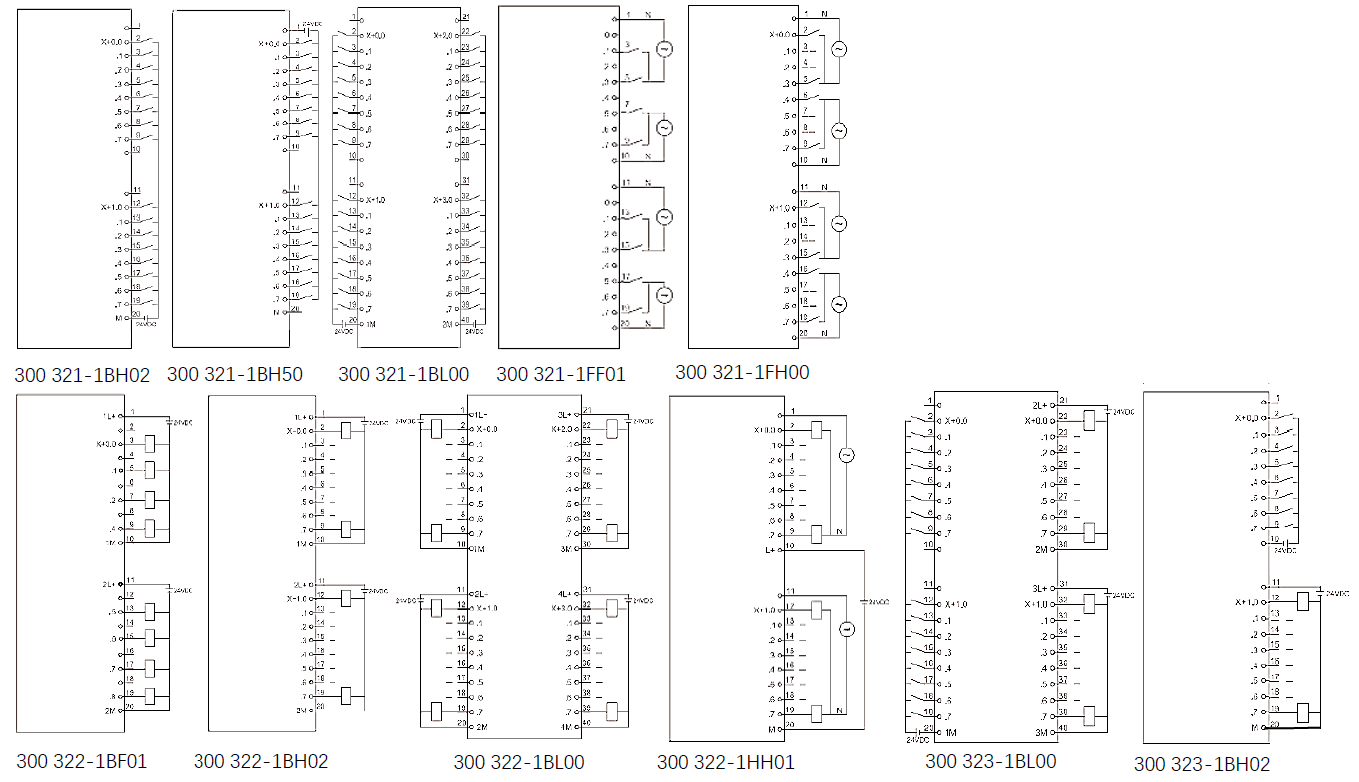

300 321-1BH02 |
SM 321 модуль DI 16*DC 24В= Аналог 321-1BH01, 700-321-1BH02, 6ES7321-1BH02-0AA0 |
|
300 321-1BH50 |
SM321 модуль DI 16*DC 24В=, resourcing |
300 321-1BL00 |
SM 321 модуль DI 32*DC 24В= Аналог 321-1BL00, 700-321-1BL00, 6ES7321-1BL00-0AA0 |
|
300 321-1FF01 |
SM321 модуль DI 8 ,120/230V AC Аналог 6ES7321-1FF01-0AA0 |
300 321-1FH00 |
SM321 модуль DI 16 ,120/230V AC Аналог 6ES7321-1FH00-0AA0 |
|
300 322-1BF01 |
SM 322 модуль DO 8*DC 24V , 1A Аналог 322-1BF01, 700-322-1BF01 и 6ES7322-1BF01-0AA0 |
300 322-1BH02 |
SM 322 модуль DO 16*DC 24V, 1A Аналог 322-1BH01,700-322-1BH01 и 6ES7322-1BH01-0AA0 |
|
300 322-1BL00 |
SM 322 модуль DO 32*DC 24V, 1A Аналог 322-1BL00, 700-322-1BL00 и 6ES7322-1BL00-0AA0 |
300 322-1HH01 |
SM 322 модуль 16*relay, DC 24V/AC 230,5A Аналог 322-1HH00 и 6ES7322-1HH01-0AA0 |
|

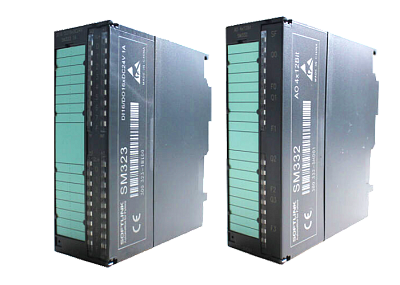

300 323-1BH01 |
SM 323 модуль DI 8*DC 24V , DO 8*DC 24V,1A Аналог 323-1BH01, 700-323-1BH01 и 6ES7323-1BH01-0AA0 |
300 323-1BL00 |
SM 323 модуль DI 16*DC, DO 16*DC 24V,1A Аналог 323-1BL00, 700-323-1BL00 и 6ES7323-1BL00-0AA0 |
|

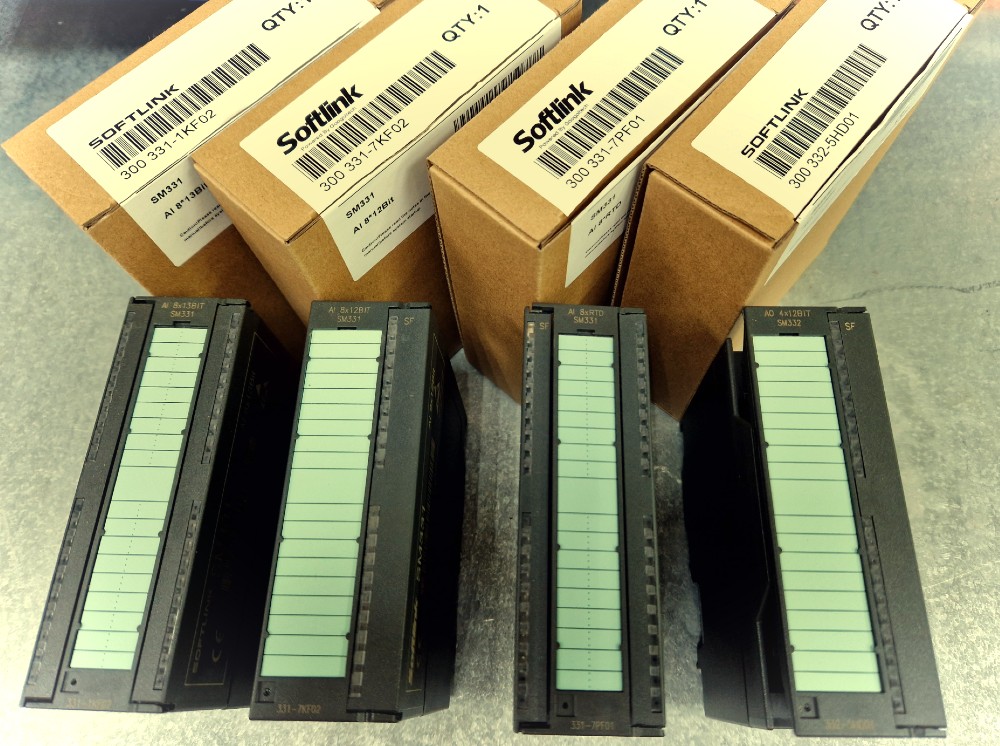

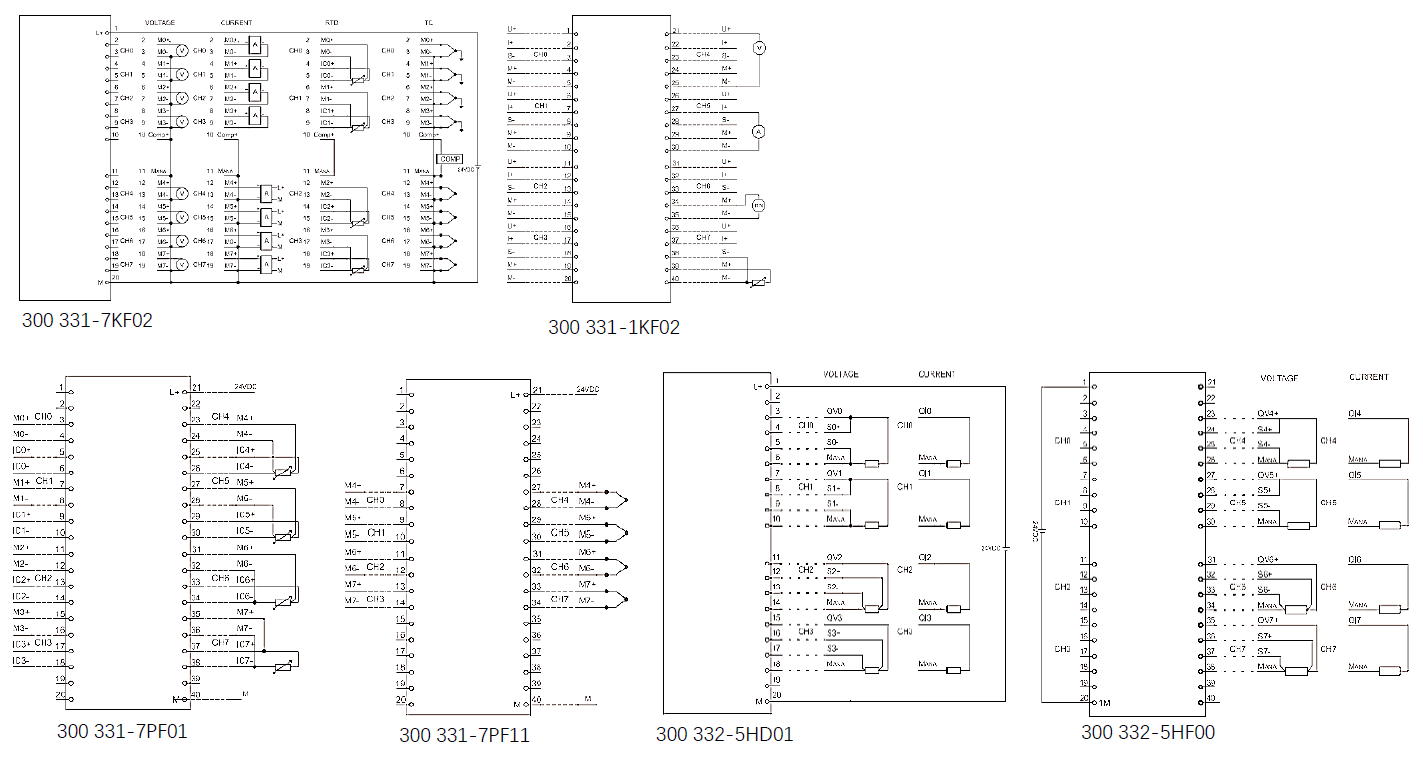

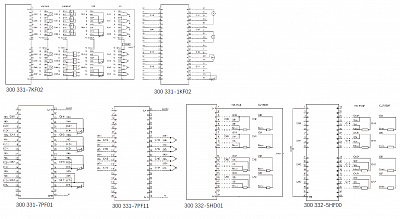

300 331-1KF02 |
SM331 модуль AI*8 Аналог 6ES7331-1KF02-0AB0 |
300 331-7KF02 |
SM331 модуль AI* 8 Аналог 6ES7331-7KF02-0AB0 |
|
300 331-7PF01 |
SM331 модуль 8 ТС Аналог 6ES7331-7PF01-0AB0 |
300 331-7PF11 |
SM331 модуль 8 TП Аналог 6ES7331-7PF01-0AB0 |
|
300 332-5HD01 |
SM332 модуль AO*4 Аналог 700-332-5HD01, 6ES7332-5HD01-0AB0 |
300 332-5HF00 |
SM332 модуль AO*8 Аналог 6ES7332-5HF00-0AB0 |
|

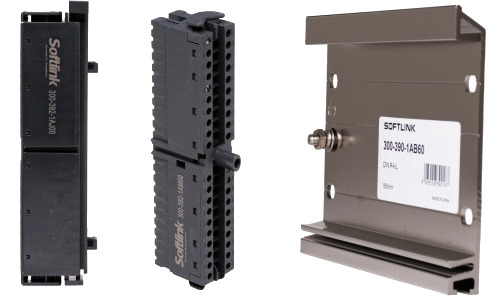

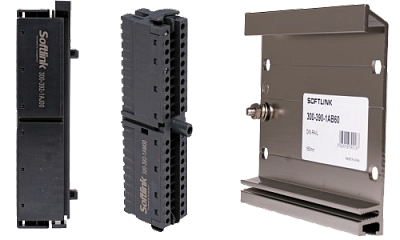

300 392-1AJ00 |
Соединитель винтовой на 20-точек Аналог 6ES7392-1AJ00-0AA0 |
300 392-1AM00 |
Соединитель винтовой на 40-точек Аналог 6ES7392-1AM00-0AA0 |
|

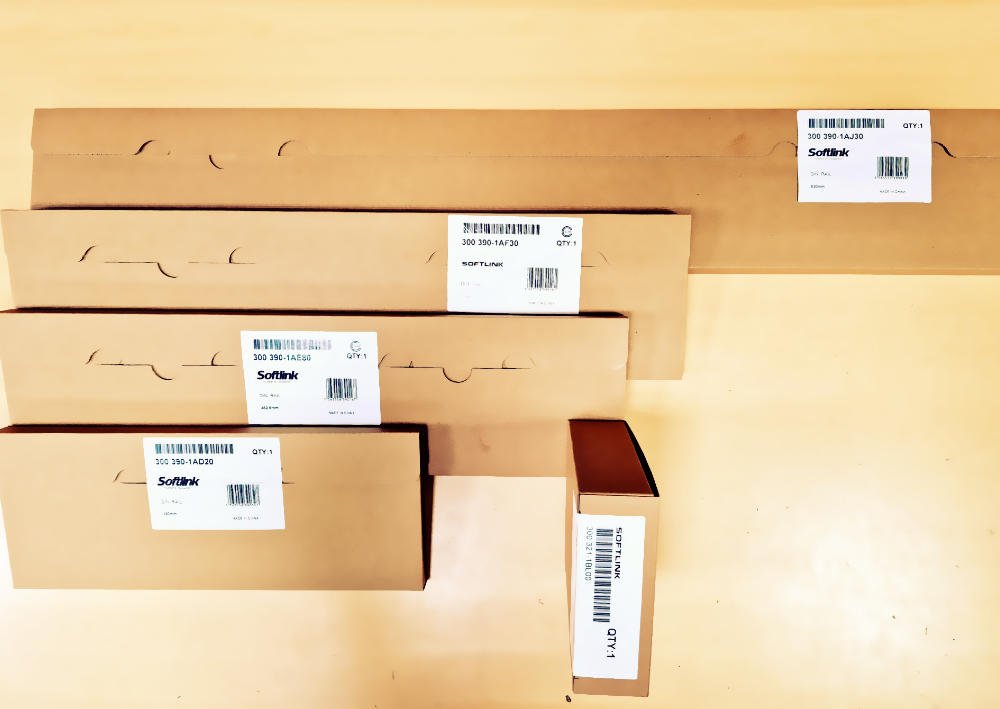

300 390-1AB60 |
DIN рейка S7-300, 160 мм Аналог 6ES7390-1AB60-0AA0 |
300 390-1AD20 |
DIN рейка S7-300, 320 мм
|
|
300 390-1AE80 |
DIN рейка S7-300, 482,6 мм
Аналог 6ES7390-1AE80-0AA0 |
300 390-1AF30 |
DIN рейка S7-300, 530 мм
Аналог 6ES7390-1AF30-0AA0 |
|
300 390-1AJ30 |
DIN рейка S7-300, 830 мм
Аналог 6ES7390-1AJ30-0AA0 |
300 195-1GA00 |
DIN рейка S7-300, 482 мм c шиной для «горячей» замены модулей Аналог 6ES7195-1GA00-0XA0 |
|
MPILINK-USB |
Адаптер MPI интерфейс USB |
NET30-MPI Pro |
Адаптер MPI интерфейс Ethernet, Siemens CP343 (Ethernet, S7 TCP, Open TCP) и CP341 (Modbus TCP) |
|
-- |
-- |
-- |
-- |
