YASKAWA VIPA Controls: Модули аналоговых входов-выходов 300S

Потребовалось заменить аналоговые модули в системе S7-300 или ET200M или провести поэтапную модернизацию систем на S7-300? Обратите внимание на аналоговые модули YASKAWA VIPA Controls серии 300S.

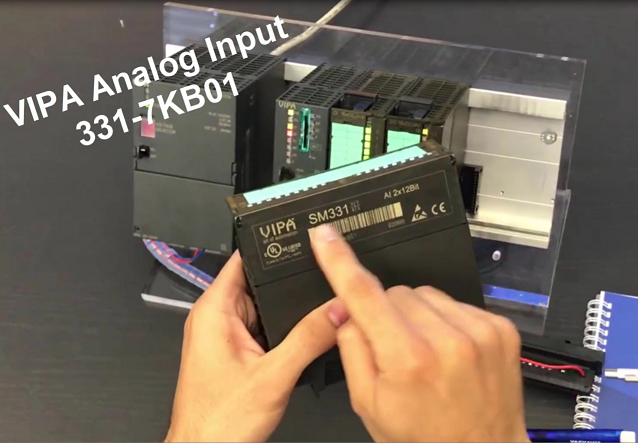

Замена аналоговых модулей в 300-м контроллере

Замена аналоговых модулей в 300-м контроллере

Аналоговые модули моделей 331, 332 и 334 полностью совместимы с шиной V-Bus и у них совпадают габаритные, присоединительные размеры и разъемы (коннекторы, соединители) с модулями S7-300 и ET200M.


Фото шкафа с модулями 300S YASKAWA VIPA Controls https://www.viro-engineering.com

Преимущества модулей VIPA Controls

В настоящее время поставляются следующие аналоговые модули:

  • 331-1KF01 (аналог 6ES7331-1KF02-0AB0): Модуль аналогового ввода SM 331, 8 каналов, 13 бит, сигналы: напряжение в мВ и В, ток мА, сопротивление кОм, термометры сопротивления Pt и Ni;
  • 331-7KB01 (аналог 6ES7331-7KB02-0AB0): Модуль аналогового ввода SM 331, 2 канала, 13 бит, сигналы: напряжение в мВ и В, ток мА, сопротивление кОм, термометры сопротивления Pt и Ni, термопары J, R, K, N, L, E, T, S, B, C;
  • 331-7KF01 (аналог 6ES7331-7KF02-0AB0): Модуль аналогового ввода SM 331, 8 каналов, 13 бит, сигналы: напряжение в мВ и В, ток мА, сопротивление кОм, термометры сопротивления Pt и Ni, термопары J, R, K, N, L, E, T, S, B, C;
  • 332-5HB01 (аналог 6ES7332-5HB01-0AB0): Модуль аналогового вывода SM 332, 2 канала, 12 бит, сигналы напряжение в В и ток мА;
  • 332-5HD01 (аналог 6ES7332-5HD01-0AB0): Модуль аналогового вывода SM 332, 4 канала, 12 бит, сигналы напряжение в В и ток мА;
  • 334-0KE00 (аналог 6ES7334-0KE00-0AB0): Модуль аналогового ввода-вывода SM 334, 4 канала ввода (Pt100), 2 канала вывода 0...10 В.

Все аналоговые модули YASKAWA VIPA Controls имеют индивидуальные для каждого измерительного канала индикаторы ошибки измерения, которые существенно облегчают проверку электромонтажа и диагностику системы управления, сокращая время на поиск неисправности и обслуживания системы управления.

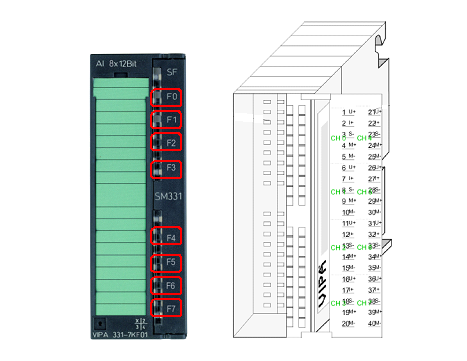

Расположение индикаторов на панели модуля 331-7KF01
Расположение индикаторов на панели модуля 331-7KF01

В отличии от используемой у Сименса аппаратной нормализации/параметризации сигналов (вставные блоки) в модулях 300 серии используется программная, что делает системы существенно гибче и проще в обслуживании.

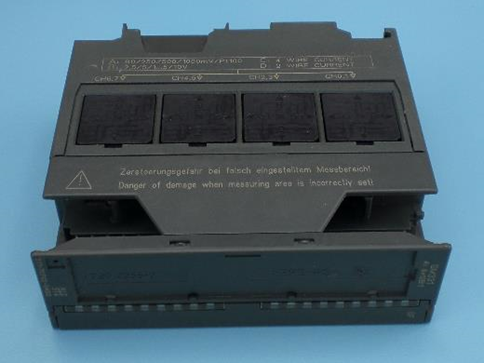

Вид на вставные блоки нормализации сигналов у Siemens 6ES7331-7KF02-0AB0 (меняется на 331-7KB01)

Вид на вставные блоки нормализации сигналов у Siemens 6ES7331-7KF02-0AB0 (меняется на 331-7KB01)

Настройка модулей

Существуют следующие возможности настройки аналоговых модулей 300 серии:

  • с помощью аппаратной конфигурации Siemens SIMATIC manager.
  • во время выполнения программы с помощью SFC.

Для настройки модулей в Siemens SIMATIC запустите аппаратный конфигуратор, создайте новый проект или откройте существующий, подключите модули System 300 в нужной последовательности, начиная со слота 4. Аналоговые входные модули VIPA должны быть заданы, как аналоговые модули Siemens: их всегда можно найти в каталоге оборудования в SIMATIC 300> SM-300. После добавления модулей в конфигурацию, для открытия окна параметров нужно дважды щелкнуть по соответствующему модулю. Для настройки доступны следующие параметры

  • Начальный адрес данных;
  • Диапазон и тип сигнала и время интегрирования;
  • Диагностика и реакция на прерывание (только 331-7Kx01).

Сохраните ваш проект, переключите CPU в режим STOP и загрузите ваш проект в CPU. Как только CPU переключается в режим RUN, параметры передаются на подключенные модули.

Для настройки модулей во время выполнения программы ПЛК используйте SFC 55, 56 и 57. Требуется несколько миллисекунд, что бы модуль начал работать с новыми параметрами. До этого момента возвращаемое значение на входных модулях будет равно 7FFFh.

Программа на STL

Рассмотрим пример такой программы для модуля 331-7Kx01. Пример программы для выходных модулей приведен в документации на них.

    Var
    rec1 array [0...13] of BYTE
    retval INT
    busy BOOL

    Set Record set 1:
    L B#16#0 //Diagnostic disabled
    T #rec1[0]
    L B#16#AA //Interference freq. suppression
    T #rec1[1]
    L B#16#D4 //Meas. range Type S: 0100b
    T #rec1[2] //Meas. type: Thermocouple
    T #rec1[3] //Compensation internal: 1101b
    T #rec1[4] //for all channels
    T #rec1[5]
    L B#16#7F //Upper limit value
    T #rec1[6] //channel 0: 7FFFh
    L B#16#FF
    T #rec1[7]
    L B#16#80 //Lower limit value
    T #rec1[12] //channel 2: 8000h
    L B#16#00
    T #rec1[13]

    Call "WR_PARM" //call SFC 55
    REQ :=TRUE //write request
    IOID :=B#16#54 //identifier for the address space: peripheral input
    LADDR :=W#16#100 //logical base address: 256
    RECNUM :=B#16#1 //record number 1
    RECORD :=#rec1 //record for Record set 1
    RET_VAL :=#retval //return value (0: no error <> 0: error code)
    BUSY :=#busy //BUSY = 1: the write operation has not been completed

Долгий срок службы

И не беспокойтесь за будущее своих систем: компания YASKAWA VIPA Controls запланировала серийное производство модулей 300S+ до 2028 года, а поставку их в качестве запасных частей до 2038 года.

YASKAWA VIPA Controls серия ПЛК 300S производство до 2028 года
YASKAWA VIPA Controls серия ПЛК 300S производство до 2028 года
