YASKAWA VIPA Controls: Модули дискретных выходов 300S

Потребовалось заменить выходные модули в системе S7-300 или провести поэтапную модернизацию систем на S7-300?
Обратите внимание на модули выходов YASKAWA VIPA Controls серии 300S.

Замена модулей в 300-м контроллере
Замена модулей в 300-м контроллере

Модули с дискретными выходами 322 и 323 полностью совместимы с шиной V-Bus и не требуют вносить изменений в конфигурацию или программу систем на базе S7-300 и ET200M. Так же у модулей совпадают габаритные, присоединительные размеры и разъемы (коннекторы, соединители).

Преимущества модулей VIPA Controls

Модули дискретных выходов 322-1BF01 (8 DO PNP), 322-1BH01 (16 DO PNP), 322-1BH41 (16 DO PNP), 322-1BL00 (32 DO PNP) и входов-выходов 323-1BH01 (8 DI/8 DO PNP), 323-1BL00 (16 DI/16 DO PNP) оснащены индикаторами наличия питания и отказа (аварии) для каждой группы из 8 выходов. Это существенно облегчает проверку электромонтажа и диагностику системы управления, сокращая время на поиск неисправности.

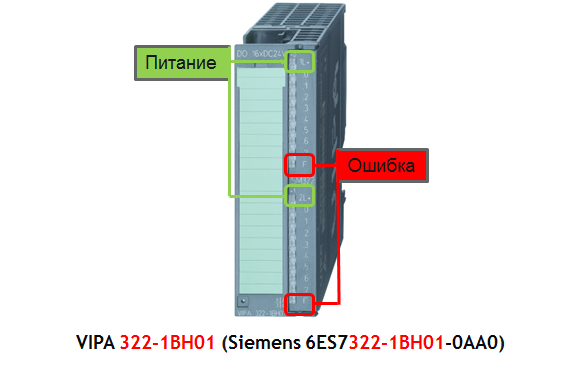

Расположение индикаторов на панели модуля 322-1BH01
Расположение индикаторов на панели модуля 322-1BH01

У дискретных модулей 322-1BH01, 322-1BL00, 323-1BH01 и 323-1BL00 транзисторные выходы работают с резистивной нагрузкой до 1 А на выход и до 4 А на группу, что в два раза больше чем у модулей 6ES7322-1BH01-0AA0, 6ES7322-1BL00-0AA0, 6ES7323-1BH01-0AA0 и 6ES7323-1BH01-0AA0. Этого уже достаточно для прямого управления многими контакторами и катушками распределителей, или же просто для того что бы чувствовать себя спокойно следующее десятилетие.

Уникален модуль 322-1BH41 транзисторные выходы (16 каналов) которого работают с нагрузкой до 2 А (8 А на группу) 24 В=. При этом быстродействие выходов составляет 150 мсек на включение и 100 мсек на отключение нагрузки. И все равно этот модуль определяется в Simatic Manager или TIA Portal как 6ES7322-1BH01-0AA0.

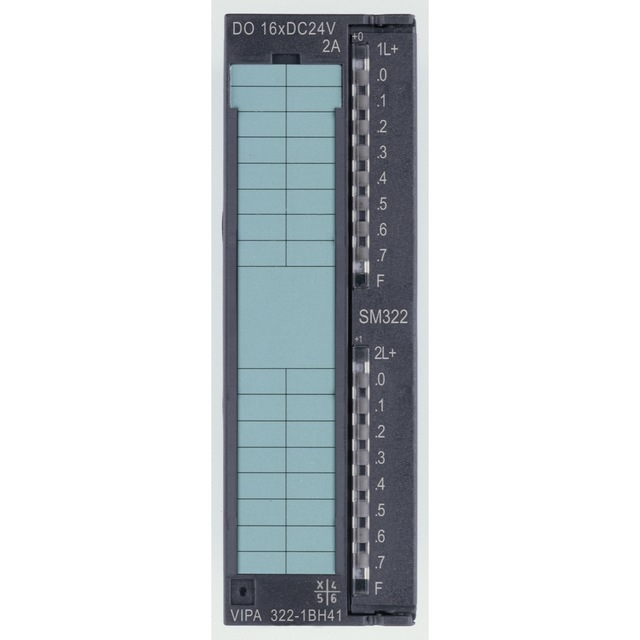

Внешний вид модуля выходов VIPA 322-1BH41
Внешний вид модуля выходов VIPA 322-1BH41

Модули VIPA Controls 300S сохраняют свою работоспособность при температуре окружающей среды от 0 до +60 С.

Долгий срок службы

И не беспокойтесь за будущее своих систем: компания YASKAWA VIPA Controls запланировала серийное производство модулей 300S+ до 2028 года, а поставку их в качестве запасных частей до 2038 года.

YASKAWA VIPA Controls серия ПЛК 300S производство до 2028 года
YASKAWA VIPA Controls серия ПЛК 300S производство до 2028 года
