YASKAWA VIPA Controls: Основной ПЛК с PROFIBUS и ETHERNET

Контроллеры YASKAWA VIPA 300S+ много лет успешно управляют работой различных станков и линий. И чтобы обеспечить долгосрочную безопасность инвестиций в ваше производство: контроллеров и модулей расширения 300S+ будут серийно производится до 2028 года, c гарантией поставки запасных частей и ремонта до 2038 года.

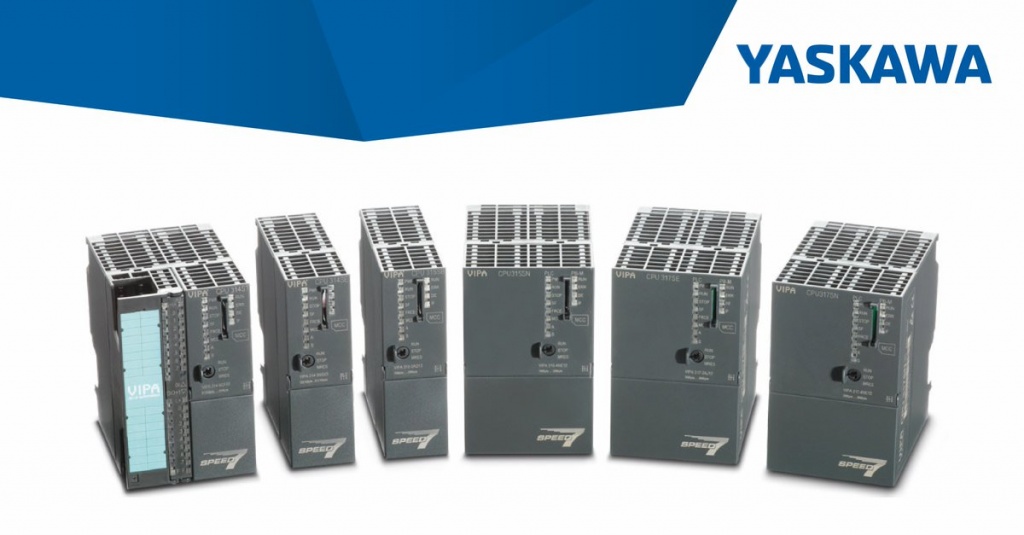

Серия процессорных модулей 300S+
Серия процессорных модулей 300S+

Процессорный модуль 315-2AG23 (315SB) основан на технологии SPEED7, что обеспечивает его ему совместимость с S7-300, высокую производительность и широкие коммуникационные возможности. Быстродействие выполнения операций составляет для логической инструкции и операции с двойными целыми числами 0,01 мкс, операции с числами с плавающей запятой 0,06 мкс.

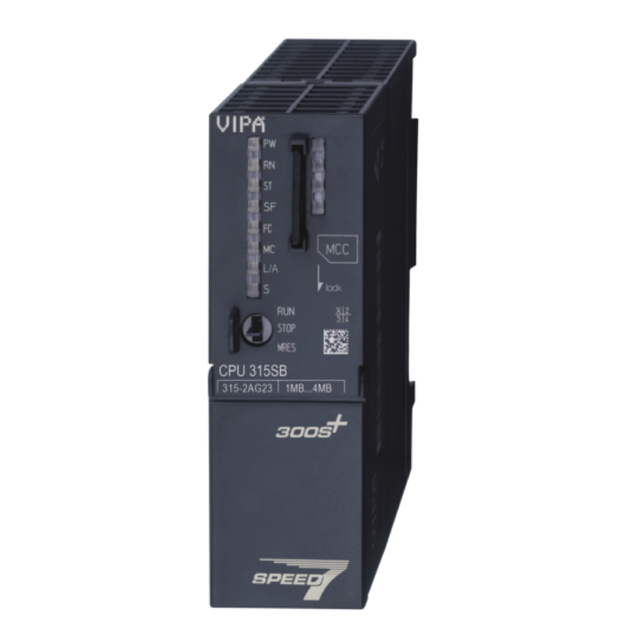

Общий вид процессорного модуля 315-2AG23
Общий вид процессорного модуля 315-2AG23

Основные особенности

  • ЦПУ работают с командами STEP-7 Siemens. Поэтому для программирования можно так же использовать SIMATIC Manager или TIA Portal обеспечивая программную совместимость с S7-300. Дополнительно в ЦПУ поддерживается набор инструкций от S7-400.

  • ЦПУ сконфигурирован как CPU 317-2DP (6ES7 317-2AK14-0AB0 V3.3) или как 318-2AJ00 от Siemens.

  • Для подключения модулей расширения используется шина V-bus, что позволяет использовать смешанную конфигурацию модулей 300S от VIPA и S7-300 Siemens.

  • Пользовательский проект хранится в ОЗУ с буферным питанием от батареи (до 30 дней) или на установленной карте памяти SD (до 2 Гб, FAT16), MMC или MCC.

Память ЦПУ

Процессор имеет встроенную память. Информация о емкости памяти может быть найдена на передней панели процессора. Память делится на следующие части:

  • рабочая память 1MB, загружаемая память до 4MB;
  • программная память (50% рабочей памяти);
  • память данных (50% рабочей памяти);
  • адресная область I/O для дискретных и аналоговых сигналов 8191 байт, 512 таймеров, 512 счетчиков и 8192 байт флагов;
  • количество DB – 4095, максимальный размер OB – 64 кб;
  • количество OB – 23, максимальный размер OB – 64 кб;
  • количество FB – 2048, максимальный размер OB – 64 кб;
  • количество FC – 23, максимальный размер OB – 64 кб.

Существует возможность расширения рабочей памяти до максимальной емкости 4 МБ с помощью опциональных карт расширения памяти MCC.

Коммуникационные порты ЦПУ

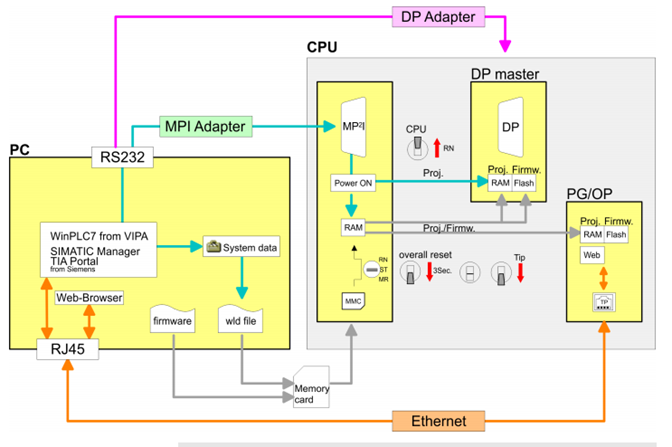

Структурная схема подключений и сопроцессоров CPU 315-2AG23
Структурная схема подключений и сопроцессоров CPU 315-2AG23

Процессор имеет интерфейс X3 PROFIBUS / PtP с фиксированной распиновкой порта. При конфигурировании этого порта доступны следующие режимы его работы:

  • Мастер/ведущее устройство промышленной сети PROFIBUS DP: сеть Профибас остается одной из самых востребованных сетей на базе серийных интерфейсов. Порт поддерживает DPV1 и команды S7 communication, скорости работы от 9.6 кбит до 12 Мбит/с, до 124 ведомых модулей при использовании репитеров.
  • Варианты подключений к CPU устройств по Profibus и Ethernet

    Варианты подключений к CPU устройств по Profibus и Ethernet

  • Слэйв/ведомого PROFIBUS DP: подключение в ведущему контроллеру, поддержка DPV1, S7 communication as server, Direct data exchange.

  • Порт RS485 PtP: поддерживаемые протоколы ASCII, STX/ETX, 3964(R), RK512, USS master, Modbus master (бесплатные FB). Скорость связи до 115 300 бит/с, длина линии связи до 500 метров.

Порт X2 MPI до 32 подключений скорость до 12 Мбит. Может быть использован для диагностики и программирования, если недоступно Ethernet подключение.

Порт Ethernet PG/OP 10/100 Мбит может использоваться для программирования, подключения панелей оператора, SCADA и MES систем, поддерживает до 4 активных подключений, функции  DHCP (получения IP c сервера), NTP (синхронизация часов). Через этот порт доступен диагностический web-сервер для проверки работы контроллера и подключенных модулей без использования дополнительного ПО.

Примеры страниц web-сервера ПЛК 315-2AG23
Примеры страниц web-сервера ПЛК 315-2AG23

Подключение модулей расширения

К CPU 315-2AG23 можно физически подключить в одной стойке до 32 модулей расширения 300S или S7-300 в зависимости от суммарного тока потребления подключаемых модулей.


Фото шкафа с модулями 300S YASKAWA VIPA Controls https://www.viro-engineering.com

Но SIMATIC Manager или TIA Portal показывают подключение максимум 8 модулей в одну стойку для 317-2DP. Как быть?

Модули расширения в конфигураторе
Модули расширения в конфигураторе

В конфигураторе проекта с более чем 8 модулями расширения вы должны указать линейный интерфейс. Для этого вы устанавливаете в конфигураторе аппаратного обеспечения модуль IM 360 из каталога оборудования в слот 3 вашей первой профильной шины. Теперь вы можете расширить свою систему до 3 профильных стоек, начав каждый с IM 361 от Siemens в слоте 3. Физическая установка модулей IM 360/361 от Siemens не требуется.

Надеемся данная информация поможет, как для продления срока службы и замене старых процессоров VIPA 315-2AG10, 315-2AG12, 315-2AG13, 315-2AG03 и Сименс 315-2DP, 318-2DP, 317-2 DP; так и создания новых систем на хорошо знакомой базе.
