ESA EW100AB Panel PLC

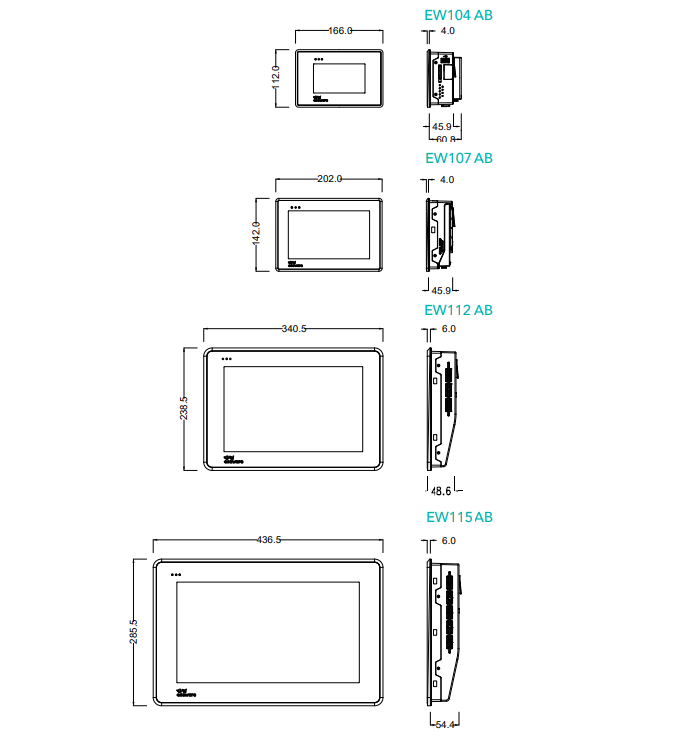

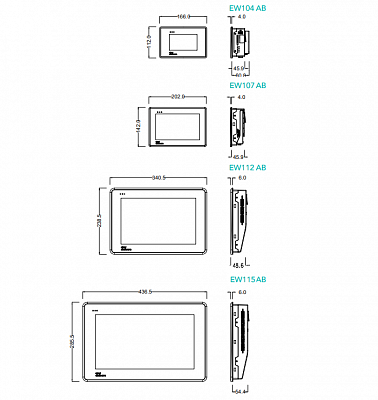

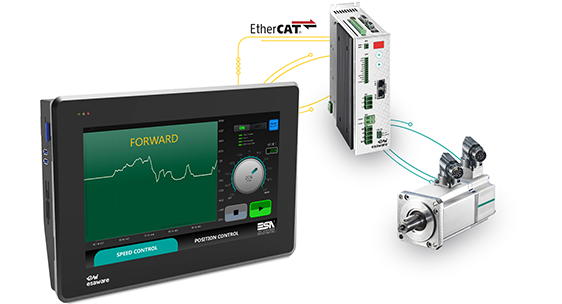

ESA EW100AB\AC и сервоприводо ESA EW100AB 4 типоразмера экранов ESA размеры панельных контроллеров EW104AB, EW107AB, EW112AB, EW115AB ESA EW112AB пример подключения входов выходов по Ethercat ESA EW100AB подключение по EtherCAT

Панельные контроллеры серий EW100AB производства ESA elettronica объединяют в одном корпусе программируемый контроллер и панель оператора, что позволяет существенно уменьшить габариты системы управления, увеличить скорость передачи данных от ЦПУ ПЛК в среду визуализации, сократить монтажные работы, упростить обслуживание и снизить стоимость системы.

Встроенный контроллер EW100 программируются в среде CodeSys 3.5 (тагеты бесплатные), среда отображения используется ESA Crew Editor поддерживающая интеграцию проекта Codesys и единую загрузку. Так же в панельный контроллер интегрирован роутер удаленного доступа службы EveryWare.

К серии EW100AB устройства подключаются только по сети EtherCAT. В качестве сетевых устройств EtherCAT рекомендуем использовать систему входов\выходов ESA EW620, сервопривода Sigma-5 и Sigma-7, преобразователи частоты 1000 серии.

Краткие технические характеристики EW100AB

  • Защита передней панели IP66, с дополнительным покрытием тефлоном для повышения химической стойкости;
  • Экраны сенсорные резистивные с поддержкой одиночных жестов;
  • Экраны высококонтрастные с цветопередачей 16М цветов (кроме 4,3" - 256k цветов);
  • Серийные порты SP1 и SP2 всех моделей универсальные RS232/485/MPI;
  • Ethernet порты 10\100 Мб;
  • Разъем для карт памяти SDHC/MMC до 32 Гб;
  • USB порт для подключения накопителей до 32 Гб, клавиатур;
  • Низкое энергопотребление и тепловыделение;
  • Все панельные контроллеры ESA сертифицированы по взрывобезопасности Atex Group II-cat.3 G/D;
  • Панельные контроллеры EW112AВххх и EW112AСххх (12") имеют "морской" сертификат применения DNV GL (Ships, offshore units, and high speed and light craft, Pt.4 Ch.9 Control and monitoring systems).


Видео инструкция по подключению драйвера EtherCAT в Codesys:



Список обучающих видео CREW Editor & CoDeSys 3.5

Заказать товар Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код ESA

Описание модуля

Заказной код ESA

Описание модуля

EW104AB000

Панельный ПЛК, экран 4,3" 480x272 (256k цветов), IP66, SP1 (RS232/485/MPI), 1xETH 10/100 Мб, USB A, USB B, SDHC/MMC, ПЛК CoDeSys

EW104AB0SP

Панельный ПЛК, экран  4,3" 480x272 (256k цветов), IP66, SP1, SP2 (RS232/485/MPI), 1xETH 10/100 Мб, USB A, USB B, SDHC/MMC, ПЛК CoDeSys, 4 слота I/O

EW107AB000

Панельный ПЛК, экран 7" 800x480 (16М цветов), IP66, SP1 (RS232/485/MPI), 2xETH 10/100 Мб, USB A, USB B, SDHC/MMC, ПЛК CoDeSys

EW107AB0SP

Панельный ПЛК, экран 7" 800x480 (16М цветов), IP66, SP1, SP2 (RS232/485/MPI), 2xETH 10/100 Мб, USB A, USB B, SDHC/MMC, ПЛК CoDeSys

EW112AB0SP

Панельный ПЛК, экран 12" 1280x800 (16М цветов), IP66, SP1, SP2(RS232/485/MPI), 2xETH 10/100 Мб, 2xUSB A, USB B, SDHC/MMC, ПЛК CoDeSys

EW115AB0SP

Панельный ПЛК, экран 15,6" 1366x768 (16М цветов), IP66, SP1, SP2 (RS232/485/MPI) 2xETH 10/100 Мб, 2xUSB A, USB B, SDHC/MMC, ПЛК CoDeSys
