Industrial Ethernet

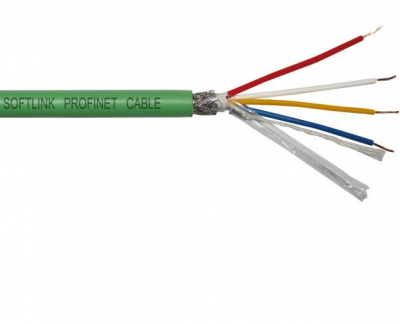

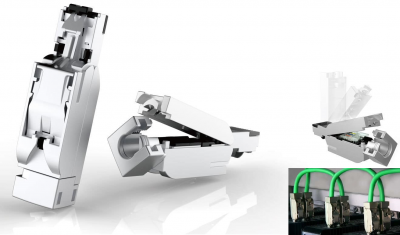

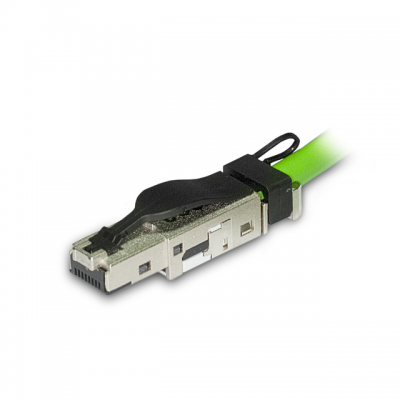

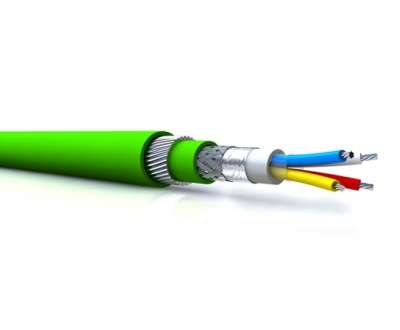

    Industrial Ethernet (промышленный Ethernet стандарты IEC 61158 и IEC 61784) — вариант Ethernet для применения в промышленности. Industrial Ethernet обычно используется для обмена данными между программируемыми контроллерами и системами человеко-машинного интерфейса, для обмена данных между контроллерами и, благодаря реализации полевых протоколов на базе Ethernet, для подключения удаленного ввода\вывода, интеллектуальных датчиков исполнительных устройств. Для реализации промышленных сетей Ethernet специализированные кабели (VIPA 830-0PC00, 830-0PD00, 830-0PE00, 830-0PF00) и разъемы (VIPA 972-0PN00, 972-8PN00), что связано с повышенными требованиям к защите от электромагнитных помех и воздействий внешней агрессивной среды (влага, температура, масло, механические воздействия и т.д).

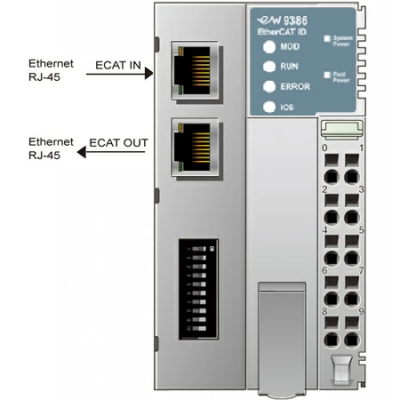

   В последнее время является одной из самых распространённых семейств промышленных сетей, на физическом интерфейсе Ethernet реализованы так же протоколы EtherCAT и Mechatrolink-III с функцией управления движением сервосистем.

   Семейство полевых протоколов на базе Industrial Ethernet состоит из Ethernet\IP (IP – это сокращение Industrial Protocol), ProfiNet, ModBus TCP, EtherCAT, PowerLink. Протокол Modbus TCP один из немногих промышленных протоколов, позволяющих работать в обычных офисных сетях, но он и самый медленный из всех перечисленных.

   Ведущими устройствами (Master, client) могут быть программируемые контроллеры VIPA MICRO, SLIO, 300S+, панели оператора ESA EW100AA, панельные контроллеры EW100AB\AC, контроллеры управления движением YASKAWA MP2300 и MP3000, промышленные компьютеры (панельные EW200 и встраиваемые EW400, EW410) установленной SCADA Crew Editor PC.

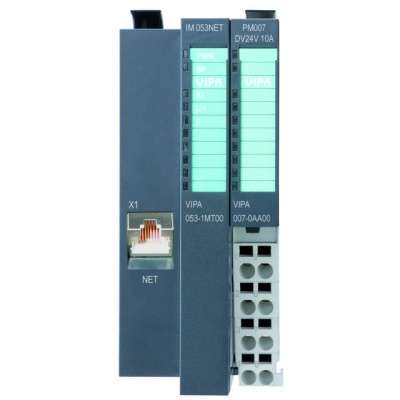

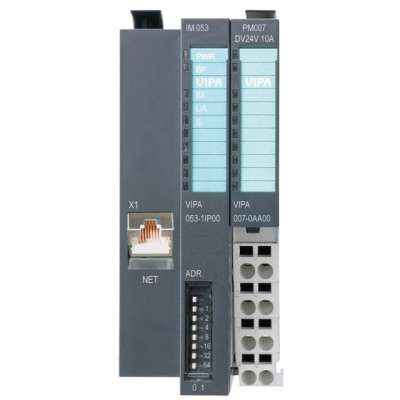

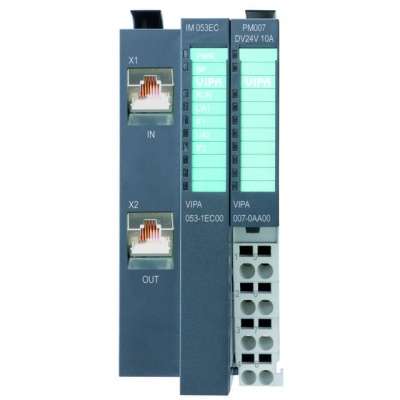

   В качестве ведомыми устройств (slave, сервер) можно использовать панели оператора ESA EW100AA, ПЛК VIPA MICRO, SLIO, контроллеры управления движением YASKAWA MP2300 и MP3000, распределенный ввод\вывод VIPA SLIO, регуляторы ASCON TECNOLOGIC серии KUBE c адаптером AET1, преобразователи частоты переменного тока YASKAWA J1000, V1000, A1000, L1000, U1000, GA700, комплектный сервопривод YASKAWA Sigma-5 и Sigma-7.

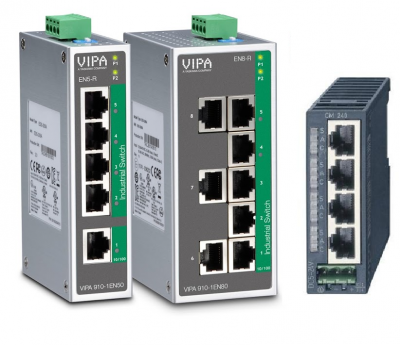

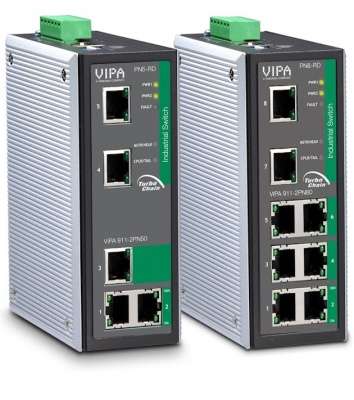

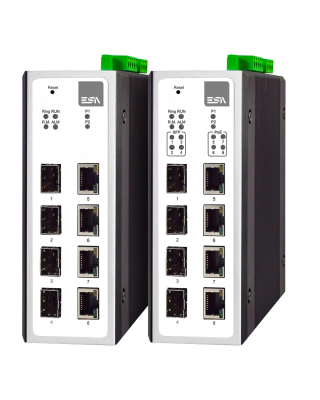

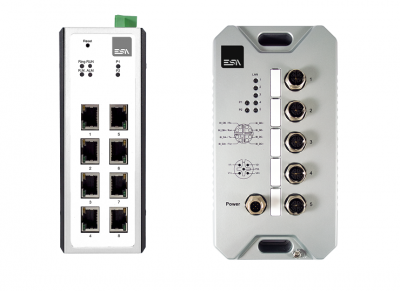

    Для подключения устройств Industrial Ethernet между собой применяют так же управляемым (VIPA 911-2PN50, 911-2PN80) и не управляемые промышленные коммутаторы (VIPA 240-1DA10, 910-1EN50, 910-1EN80), позволяющие организовывать различную топологию сетей в том числе и с резервированными каналами связи.
