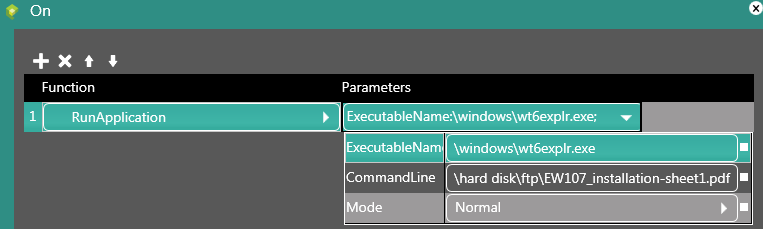

Многие уже смогли оценить возможности панелей операторов ESAWARE для демонстрации документов в форматах pdf, doc, rtf, xls, ppt: руководств оператора, принципиальных электрически схем, спецификаций оборудования и т. п. То, что в панели хранится основная документация на установку и она может быть открыта не посредственно в процессе наладки и решения проблем, исключая отговорки «Потеряли документацию», «Не можем ее открыть», существенно сокращает время простоя оборудования.
Но теперь мы хотим обратить Ваше внимание еще на одну особенность среды визуализации панелей оператора и панельных контроллеров ESAWARE: использование встроенного браузера для диагностики и настройки подключенного к панели оборудования.
В настоящее время в связи с распространением Industrial Ethernet все больше устройств (ПЛК, специализированных контроллеров, удаленных модулей ввода\вывода, приводов и т. д.) имеют встроенные web-серверы — в обычном варианте для просмотра и работы с ними используются различные виды бытовых и промышленных компьютеров, что не всегда возможно или удобно. В этом случае работа с встроенным в оборудование веб-сервером с панели оператора уже установленной на станке (установке) существенно сокращает время обслуживания.
Видео с примерами web-страниц контроллеров YASKAWA MICRO и VIPA 300S:

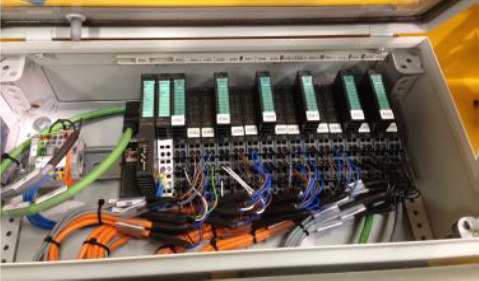

Для, создания, примера мы использовали EW107AB000 с подключенными к нему станцией удаленного ввода\вывода SLIO от компании YASKAWA VIPA Controls с сетевым интерфейсом Modbus TCP. Компактная система SLIO это более 100 типов модулей для работы с различными типами сигналов и поддержкой различных сетевых интерфейсов, что позволяет создавать на ее базе различные системы телеметрии\телемеханики.
Стоит так же отметить, что для получения изображений экранов использовалась функция удаленного рабочего стола (Everyware) панелей оператора ESA.

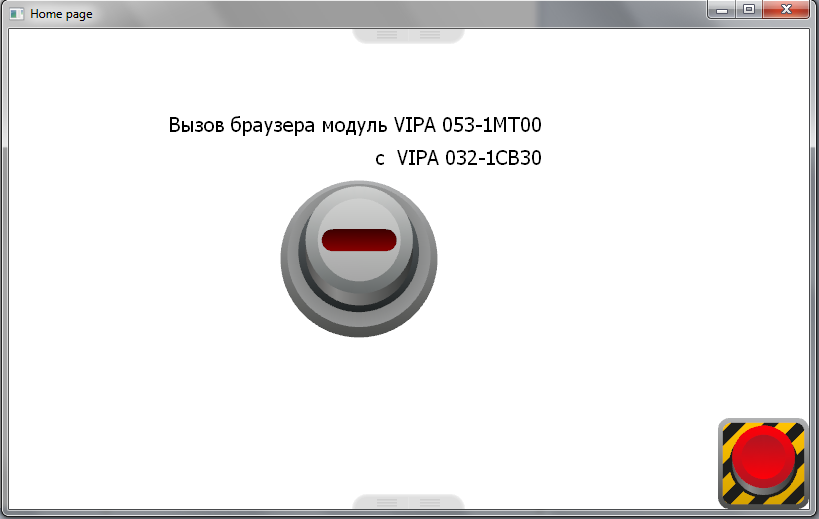

Экран запуска браузера для просмотра веб сервера SLIO 053-1MT00.

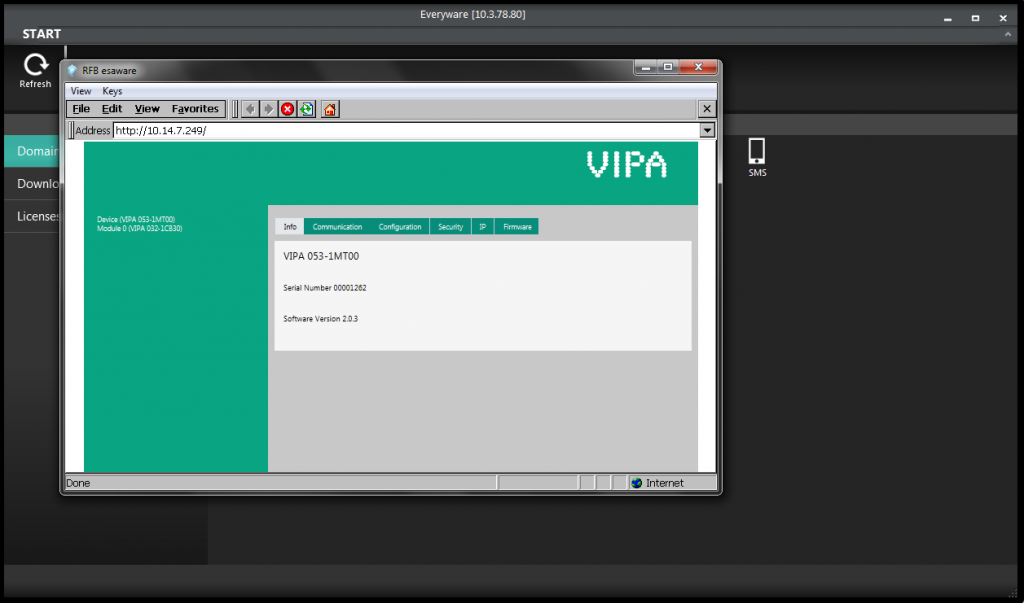

Основная страница SLIO 053-1MT00.
Страница загрузки и изменения конфигурации системы ввода\вывода.

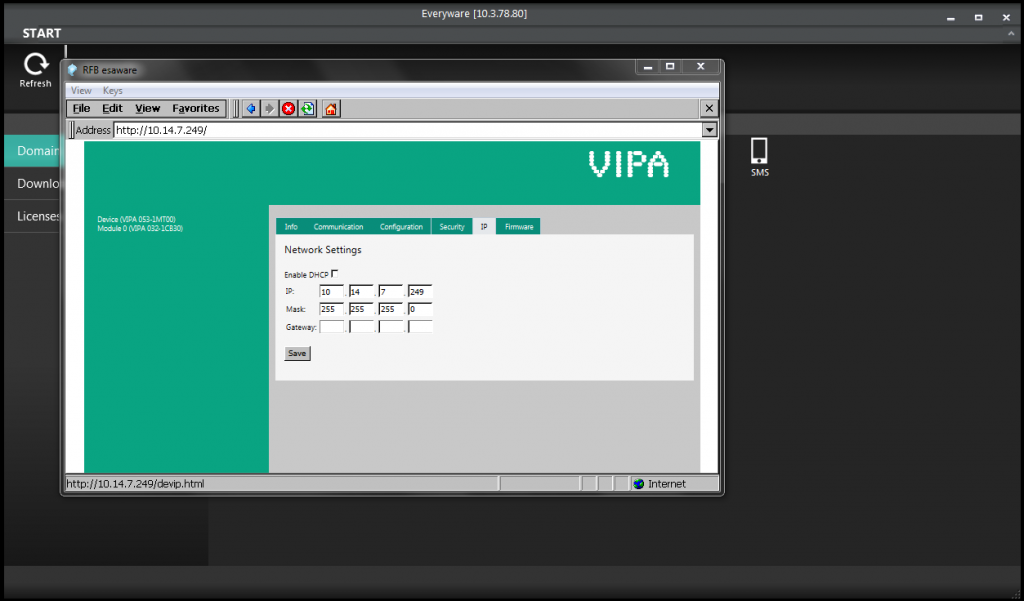

Страница изменения сетевых настроек (IP адреса) сетевого модуля SLIO ModBus TCP.

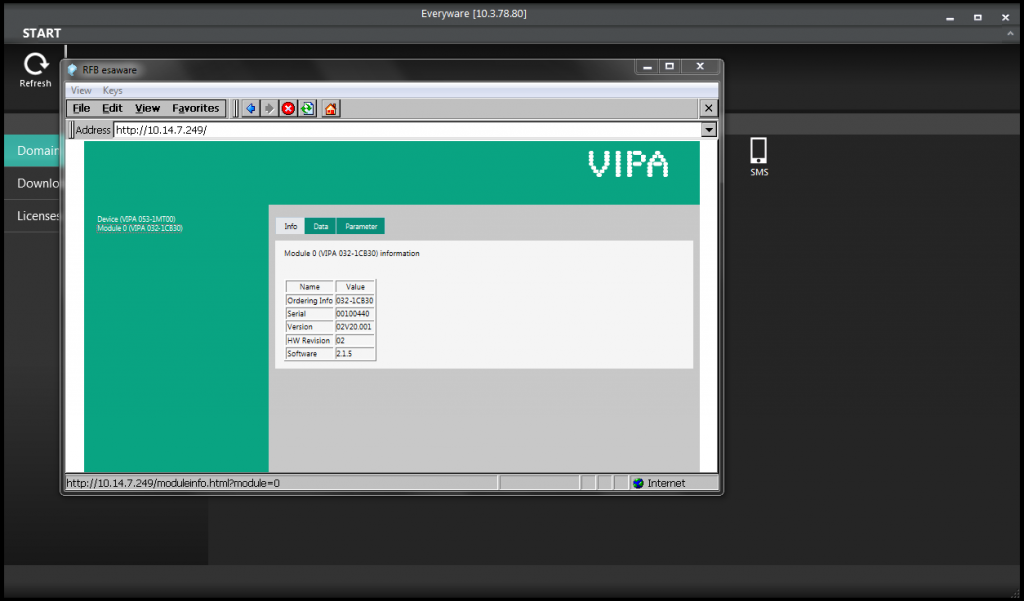

Страница основных данных модуля аналоговых входов SLIO 031-1CB00.

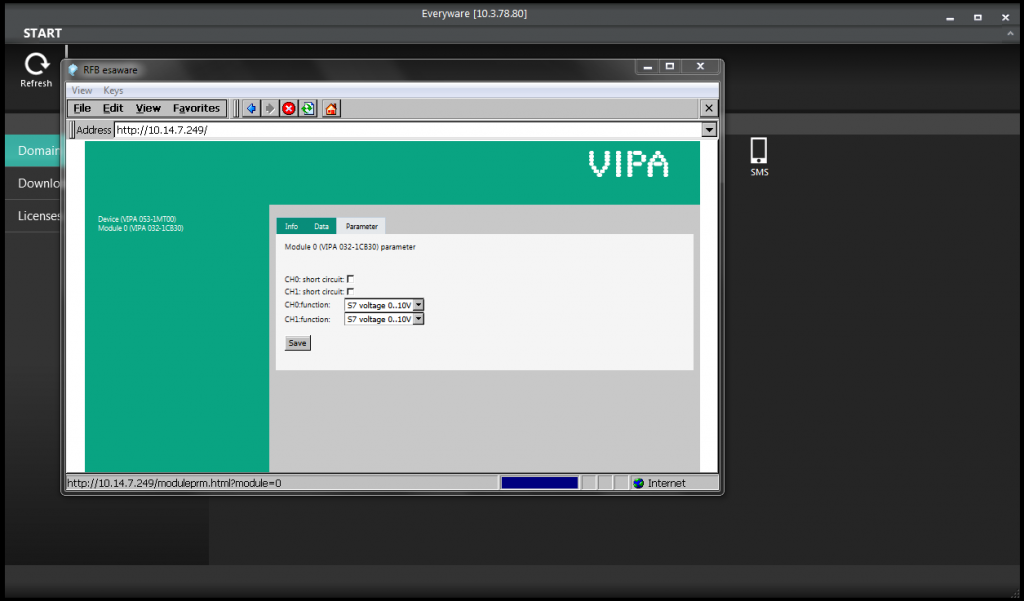

Страница конфигурирования модуля аналоговых входов SLIO 031-1CB00.
Предупреждение: встроенный браузер ESAWARE работает с базовыми страницами html. Для работы с встроенными веб-серверами, использующими более сложные технологии (Java, Html5…), компания ESA предлагает web-панели EW100_D.
