ASCON TECNOLOGIC: Повысим эффективность инкубаторов

ASCON TECNOLOGIC, благодаря своему опыту и сотрудничеству с учеными в области инкубации яиц, создал различные приборы для управления профессиональными инкубаторами, от самых простых до самых сложных задач.

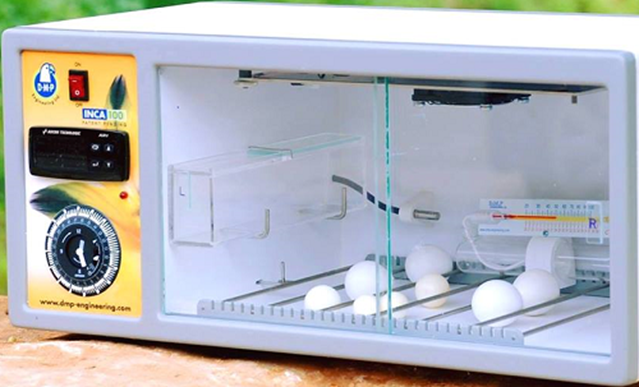

Пример инкубатора INCA от компании D.M.P. Engineering с контроллером-регулятором ASCON TECNOLOGIC
Пример инкубатора INCA от компании D.M.P. Engineering с контроллером-регулятором ASCON TECNOLOGIC

ВАЖНЫЕ ФУНКЦИИ ИНКУБАТОРА

Контроль температуры

Температура является одним из наиболее важных параметров для получения результатов.

Термостата (двух позиционный регулятор, ON\OFF) обычно достаточно для получения первых результатов, и многие клиенты удовлетворены этим, но затем жалуются на высокий процент погибших образцов.

Более точное и плавное регулирование температуры, основанное на ПИД, обеспечивает высокую стабильность до 0,1 С и повышает количество вылупившихся птенцов, а для некоторых рептилий позволяет точно определять\задавать пол потомства.

Более сложные профили поддержания температуры от времени могу имитировать циклы активности высиживающей птицы или окружающей среды, что позволяет получать более развитое потомство.

Условия выведения различных видов

Вид

Температура, С

Влажность, %

Время инкубации, днях

Курица

37,0-38,9

47-66

22

Гусь

37,5-37,8

60-80

30

Утка

37,5-38,2

60-80

27

Страус

36,4

20-40

50-52

Черепаха

29,5-32,5

50-70

103

Хамелеон

28,0 днем/21,0 ночью

50

190-270








Контроль влажность

В зависимости от типа выводимых образцов, контроль влажности во время инкубации может обеспечить выживание большего числа образцов.

Часто влажность контролирует оператор по индикации, но иногда требуется автоматическое управление увлажнителем для компенсации чрезмерно сухого воздуха.

Переворачивание яиц

Переворачивание яиц в разные стороны предотвращает гибель зародышей от прилипания их с стенки внутри яйца.

Обычно он приводится в действие простым включением на заданное время маленького электродвигателя через равные промежутки.

Инкубация куриных яиц

Этап

Дни инкубации

Температура, С

Влажность, %

Поворот

Проветривание в день

1

1-11

37,9

66

4 раза в день

-

2

12-17

37,3

53

4 раза в день

2 раза на 5 минут

3

18-19

37,3

47

4 раза в день

2 раза на 20 минут

4

20-21

37,0

66

-

2 раза на 5 минут

Интерфейс и контроль оператора

Некоторые операции, такие как проверка оплодотворено ли яйцо или нет, и удаление разбитых или плохо пахнущих яиц, может выполнять только оператор-человек.

Но система управления инкубатором может помогать оператору и в других действиях облегчая ему получение информации, благодаря:

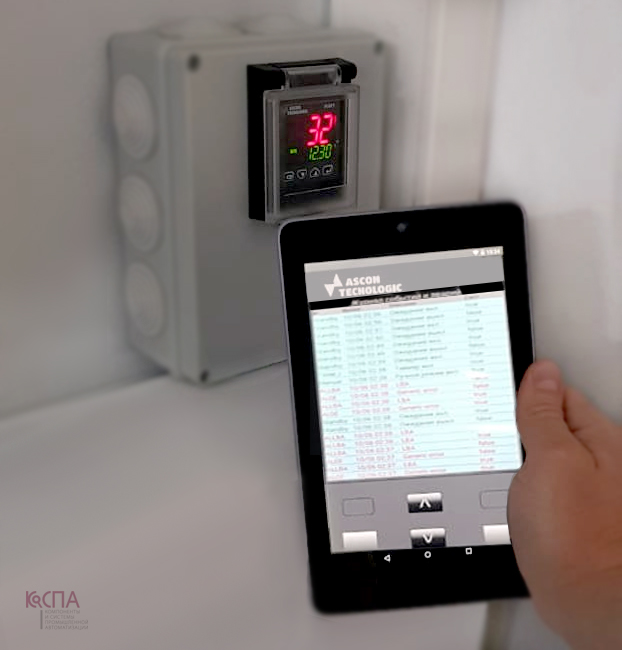

Контроль за работой KM1T с планшета
Контроль за работой KM с планшета

Приборы ASCON TECNOLOGIC для управления инкубаторами

ASCON TECNOLOGIC Y39H новые бюджетные контроллеры-регуляторы для управления влажностью и температурой

Контроллер-регулятор X33H с контролем температуры и влажности

ASCON TECNOLOGIC контроллер X33H передняя панель
Обновленный контроллер-регулятор X33H от ASCON TECNOLOGIC для контроля температуры и влажности, предназначен для управления: климатическими камерами, инкубаторами, террариумами и другими установками.

В зависимости от модели у X33H может быть:

  • до четырех релейных выходов, каждый из которых может быть настроен на одну из 18 функций управления: нагрев, охлаждение и т.п.;
  • три входа для датчиков температуры PTC или NTC. Два из которых также могут использоваться в качестве дополнительных дискретных входов;
  • один вход для датчиков влажности 0(4)…20 мА;
  • дискретный вход для управления режимами работы;
ASCON TECNOLOGIC контроллер-регулятор X33H схема подключений
Схема подключений X33H
  • режимы работы: ожидание (индикатор) или скоординированное управление температурой и влажностью по ON/OFF алгоритму;
  • циклическая работа по внутреннему таймеру: до трех сегментов, каждый со своей уставкой температуры, влажности и времени выдержки (часы:минуты);
  • встроенный зуммер с таймером включения (минуты:секунды).

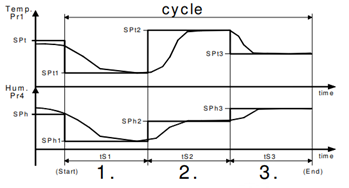

Пример профиля управления температурой и влажностью в X33H
Пример профиля управления температурой и влажностью в X33H

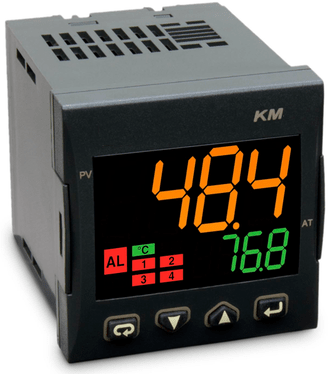

Контроллеры-регуляторы KM для точного управления температурой

Контроллеры-регуляторы KM для точного управления температурой

Если вы хотите получить гораздо более точный контроль температуры, с KUBE вы сможете использовать ПИД-регулятор для управления твердотельным (полупроводниковым) реле, способный поддерживать температуру с точностью до одной десятой градуса.

Не бойтесь, ни каких сложностей с настройкой ПИД не будет благодаря автоматическому режиму настройки EvoTune в одно нажатие кнопки.

Запуск автоматической настройки EVOTune KUBE
Запуск автоматической настройки EVOTune

У KUBE двойной дисплей с высокой контрастностью и 3 цветами для отображения основного значения. Дополнительные светодиодные индикаторы позволяют вам всегда видеть какие выходы включены.

Контроллеры-регуляторы KUBE трех цветная индикация
3-х цветная индикация температуры и отображение оставшегося времени таймера у KM1T

Этот регулятор также может быть оснащен функцией циклического асимметричного таймера, который можно использовать для включения двигателя механизма переворачивания яиц. Примером такого решения является модель “KM1THCRRRD----E---“ (с опцией таймера).

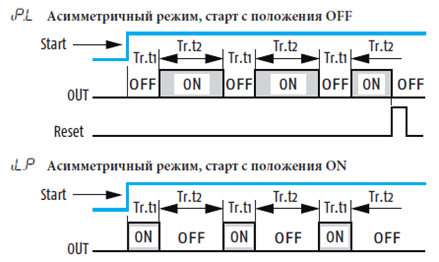

Асимметричные режимы встроенного таймера KM1T
Асимметричные режимы встроенного таймера KM1T

Универсальный аналоговый вход и наличие 3-х позиционного алгоритма регулирования позволяет так же использовать этот тип контроллера и для управления влажностью: и испарителем, и проветриванием.

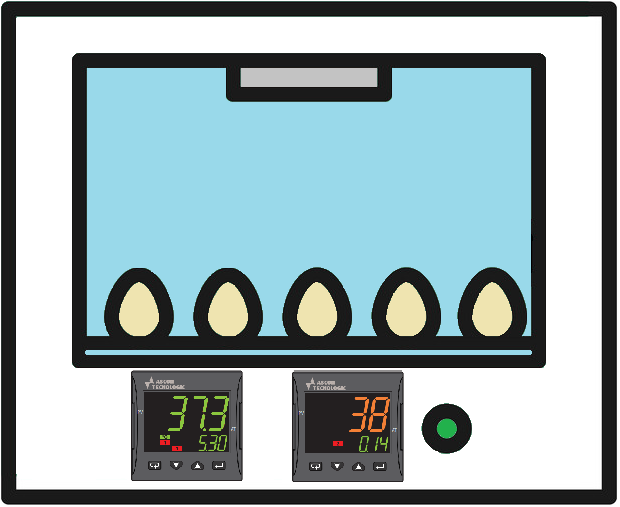

Пример использования 2-х KM1T для управления инкубатором: правый контролирует температуру и периодичности переворачивания яиц, левый влажность и периодичность проветривания.

Пример использования 2-х KM1T для управления инкубатором: правый контролирует температуру и периодичности переворачивания яиц, левый влажность и периодичность проветривания.

Обратите внимание так же на наличие счетчиков в KUBE:

  • t.Job встроенный счетчик наработки (в днях) контроллера-регулятора – показывает сколько он находился под напряжением;
  • Co.tY тип счетчика периодического обслуживания и h.Job пороговое значение этого счетчика.
ASCON TECNOLOGIC контроллер-регулятор KUBE уведомление об обслуживании

Отображение на экране KUBE сообщения о необходимости периодического обслуживания

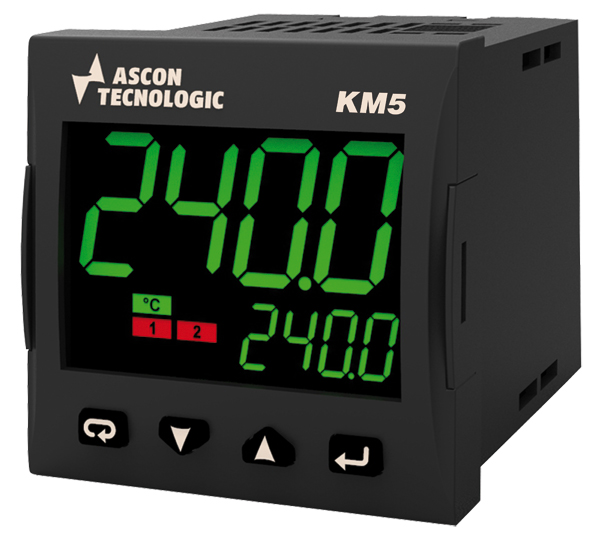

Контроллеры-регуляторы KM5 с временным профилем температуры

Контроллеры-регуляторы KM5 с временным профилем температуры

Хотите получить более качественные результаты с «капризными» экземплярами?

Подумайте о регуляторе KM5P с температурным профилем на 96 сегментов: он будет имитировать колебания температуры естественного процесса высиживания и проворачивания яиц, чтобы яйцо "дышало" и эмбрион развивался лучше. К каждому шагу профиля можно привязать включение\выключение определенных выходов для переворачивания и проветривания.
Пример профиля температуры в KM5P
Пример профиля температуры в контроллере KM5P

И не беда если есть отставание по температуре и было отключение питания, контроллер учтет и эти особенности процесса.

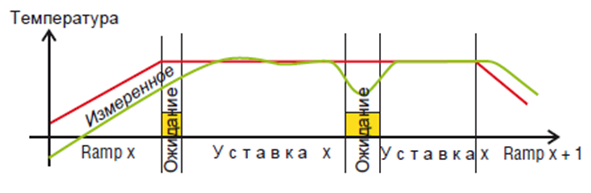

Функция ожидания при выполнении профиля в KM5P
Функция ожидания при выполнении профиля в KM5P

Вы можете отрегулировать температуру и частоту переворачивания яиц с компьютера при помощи ключа A01 наиболее подходящим образом видя профиль, который вы задаете.

Сетевые подключения KUBE

Преобразователи AET1 и ARS1
Адаптеры связи AET1 и ARS1 для подключения X33H и KUBE

Для подключения контроллеров-регуляторов к ПК, логгерам или смартфонам используются цифровые интерфейсы RS485 или Ethernet с протоколом связи Modbus. Регулятор можно заказать как со встроенным портом RS485, так и докупить его позднее в виде адаптера ARS1. Для подключения к Ethernet используется адаптер AET1 (требующий дополнительного питания!), который подключается к контроллерам без встроенного порта RS485.

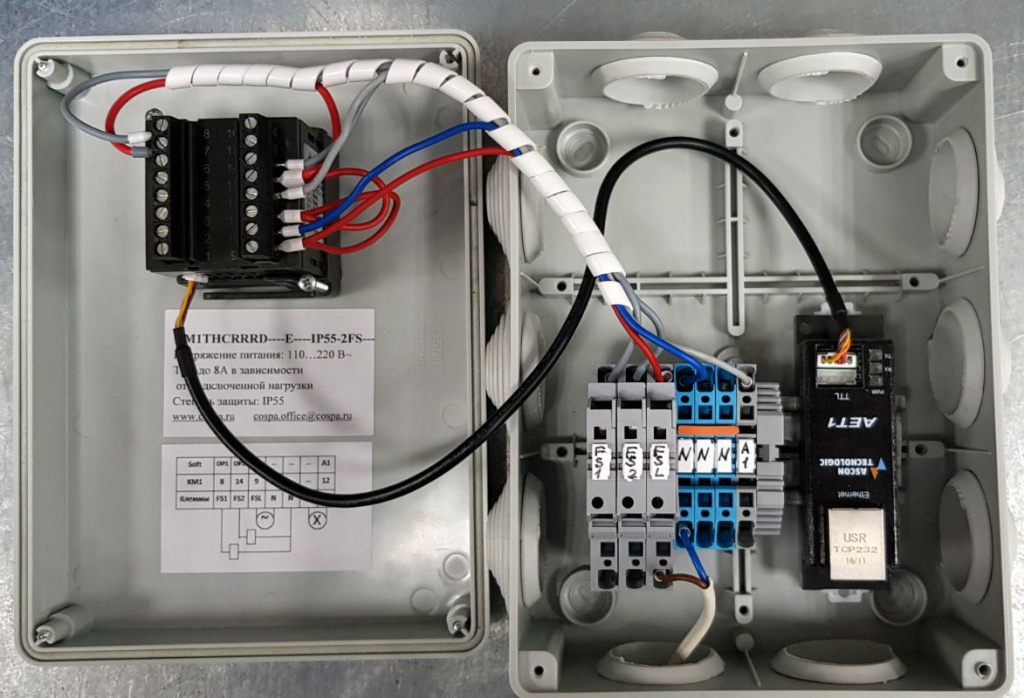

AET1 подключенный к KM1 и установленный в клеммной коробке
AET1 подключенный к KM1 и установленный в клеммной коробке

Более полную информацию о приборах X33H и KUBE вариантах их использованиях их в инкубатор вы можете получить, обратившись к нам, официальному представителю ASCON TECNOLOGIC в России.
