YASKAWA GA500 каскадное управление насосами

Преобразователи частоты YASKAWA GA500 c прошивкой каскадного управления 2 насосами (G5PD1912) могут управлять системой из двух насосов с одним преобразователем частоты (ПЧ), в случае если нецелесообразно использовать два ПЧ. В этом случае если ведущий насос достиг максимального уровня выходной частоты и нуждается в дополнительном напоре, тогда он дает сигнал на включение дополнительного насоса. Дополнительно ведется учет времени работы обоих насосов.

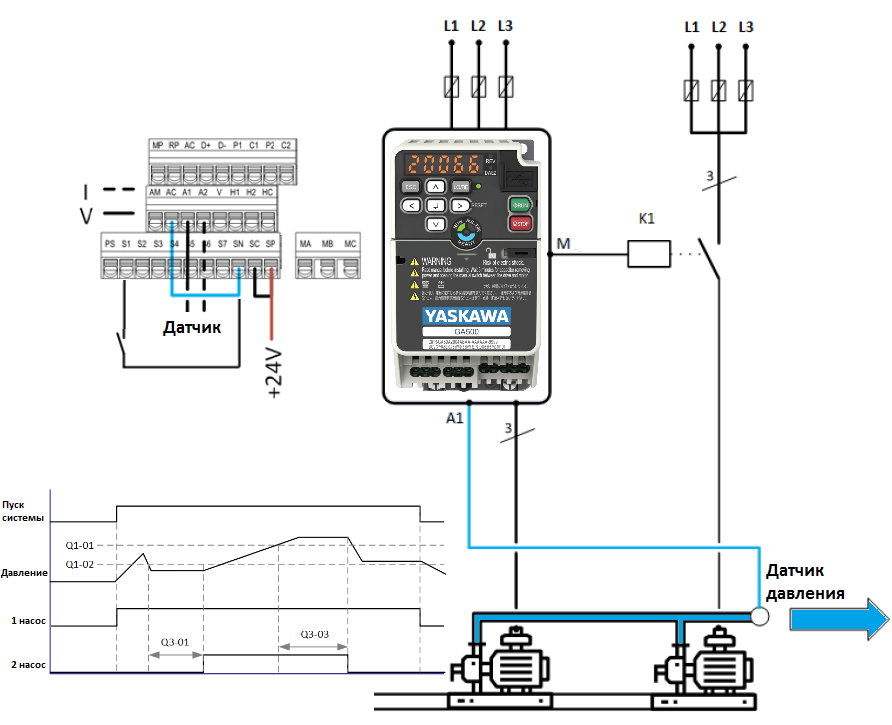

Последовательность работы

Автоматический режим работы основного насоса запускается, по включению (замыканию контакта) дискретного входа 1 (S1), при снятии сигнала работа режима будет приостановлена. Преобразователь частоты может быть настроен на фиксированную скорость или может работать в режиме ПИД-регулирования.


Если давление падает ниже значения «Низкий уровень давления» (Q1-01) на время большее чем задано в «Time 1» (Q3-01), включается сигнал (MC MA) запуска дополнительного насоса. Если давление превышает значение «Высокий уровень давления» (Q1-02) на время большее чем задано в параметре «Time 3» (Q3-03), выключается сигнал (MC MA) запуска дополнительного насоса.


Времена наработки насосов доступны в параметрах U4-01 для основного насоса и U8-23 для дополнительного. Учет идет в часах, максимальное значение 99999 часов. Данные доступны для просмотра как с пульта ПЧ, так и через цифровые протоколы связи: встроенный Modbus RTU или опциональные платы Modbus TCP, Profinet, Ethernet/IP, Powerlink и т.д.

Дополнительные функции и характеристики

Встроенный пульт управления ПЧ съемный и может быть установлен на дверцу шкафа для оперативного контроля и управления. Для удаленного подключения пульта используется стандартный кабель с разъемами RJ45. Функционал может быть расширен с использованием графических пультов от ПЧ GA700 с возможностью отображения графиков, с часами реального времени, возможностью ведения логов и подключения по Bluetooth.


Для настройки ПЧ серий GA не обязательно подавать силовое питание: достаточно просто подключится по USB c с компьютера или смартфона используя ПО DriveWizard или DriveWizardMobile соответственно.


Компактные размеры и не большой вес GA500 позволяют использовать его в простых применениях для замены ПЧ других производителей, например, VFD-СP, 100 FLOW, ATV61 и другие. Для схем с каскадным управлением 3 и более насосами и по сменным режимом работы используйте преобразователи частоты GA700.


GA500 обладают высокой надежностью элементной базы и рассчитаны на 10 лет работы 24 часа в сутки при температуре 40 С и нагрузке 80%. Предусмотрена возможность контроля выработки ресурса элементов ПЧ в зависимости от времени, температуры и нагрузки. Эти данные доступны через параметры ПЧ.


Рабочая температура ПЧ от -10 до +50 С, возможна работа до +60 С при снижении мощности нагрузки.

Заказать товар Задать вопрос

Список заказных кодов

Заказной код YASKAWA

Входное питание ПЧ

Режим нормальной мощности ND (120% перегрузки

Тяжелый режим работы HD (150% перегрузки)

Альтернативный заказной код в торговых сетях

CIPR-GA50CB001ABA-BAAASA-G5PD1912

1 фаза 220 В~

1,2 А

0,18 кВт

0,8 А

0,1 кВт

----

CIPR-GA50CB002ABA-BAAASA-G5PD1912

1,9 А

0,37 кВт

1,6 А

0,25 кВт

----

CIPR-GA50CB004ABA-BAAASA-G5PD1912

3,5 А

0,75 кВт

3,0 А

0,55 кВт

----

CIPR-GA50CB006ABA-BAAASA-G5PD1912

6,0 А

1,1 кВт

5,0 А

1,1 кВт

----

CIPR-GA50CB010ABA-BAAASA-G5PD1912

9,6 А

2,2 кВт

8,0 А

1,5 кВт

     ----

CIPR-GA50CB012ABA-BAAASA-G5PD1912

12,2 А

5,5 кВт

11,0 А

3,7 кВт

----

CIPR-GA50CB018ABA-BAAASA-G5PD1912

--

--

17,6 А

4,0 кВт

----

CIPR-GA50C4001ABA-BAAASA-G5PD1912

3 фазы 400 В~

1,2 А

0,37 кВт

1,2 А

0,37 кВт

----

CIPR-GA50C4002ABA-BAAASA-G5PD1912

2,1 А

0,75 кВт

1,8 А

0,55 кВт

----

CIPR-GA50C4004ABA-BAAASA-G5PD1912

4,1 А

1,5 кВт

3,4 А

0,75 кВт

----

CIPR-GA50C4005ABA-BAAASA-G5PD1912

5,4 А

2,2 кВт

4,8 А

1,5 кВт

----

CIPR-GA50C4007ABA-BAAASA-G5PD1912

7,1 А

3,0 кВт

5,6 А

2,2 кВт

----

CIPR-GA50C4009ABA-BAAASA-G5PD1912

8,9 А

4,0 кВт

7,3 А

3,0 кВт

----

CIPR-GA50C4012ABA-BAAASA-G5PD1912

11,9 А

5,5 кВт

9,2 А

4,0 кВт

----

CIPR-GA50C4018ABA-BAAASA-G5PD1912

17,5 А

7,5 кВт

14,8 А

5,5 кВт

----

CIPR-GA50C4023ABA-BAAASA-G5PD1912

23,4 А

11 кВт

18,0 А

7,5 кВт

----

CIPR-GA50C4031ABA-BAAASA-G5PD1912

31,0 А

15 кВт

24,0 А

11 кВт

----

CIPR-GA50C4038ABA-BAAASA-G5PD1912

38,0 А

18,5 кВт

31,0 А

15 кВт

----

CIPR-GA50C4044ABA-BAAASA-G5PD1912

44,0 А

22 кВт

39,0 А

18,5 кВт

----

CIPR-GA50C4060ABA-BAAASA-G5PD1912

60,0 А

30 кВт

45,0 А

22 кВт

     ----
