YASKAWA GA500 стандартные модели

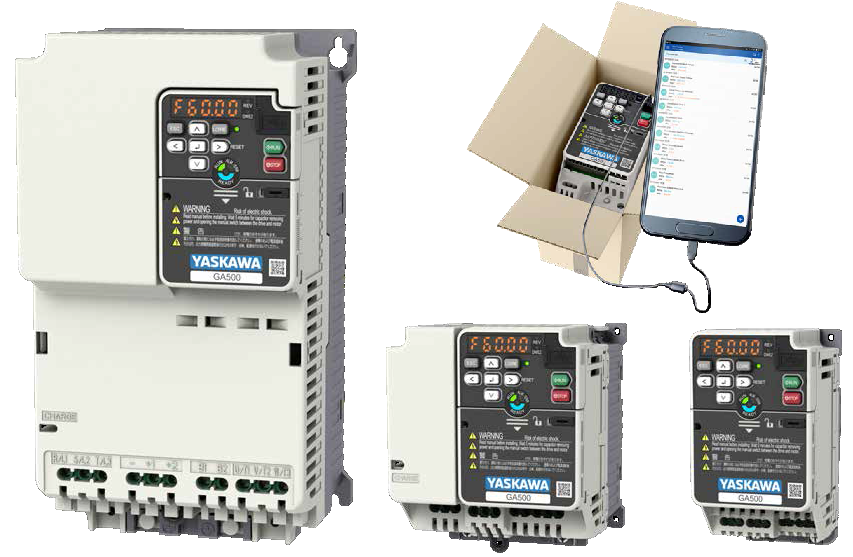

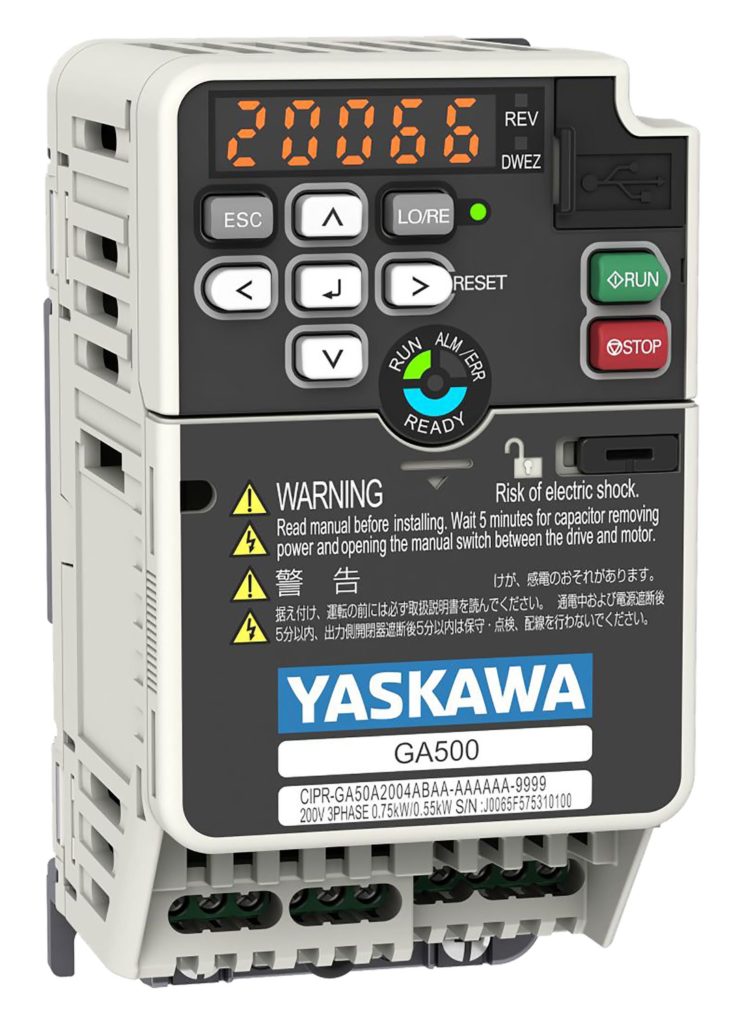

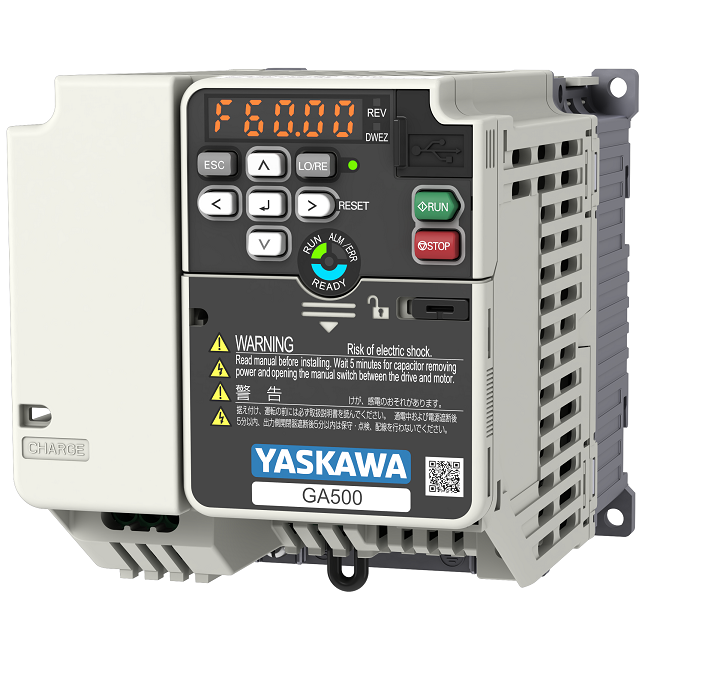

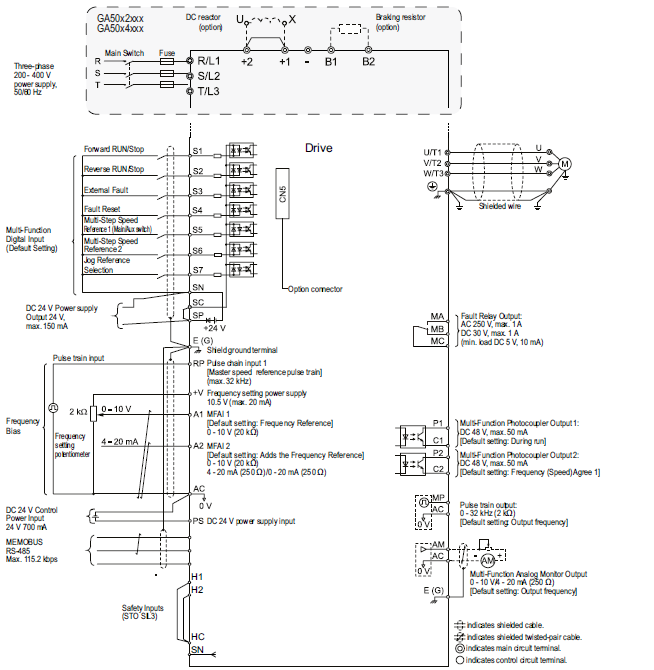

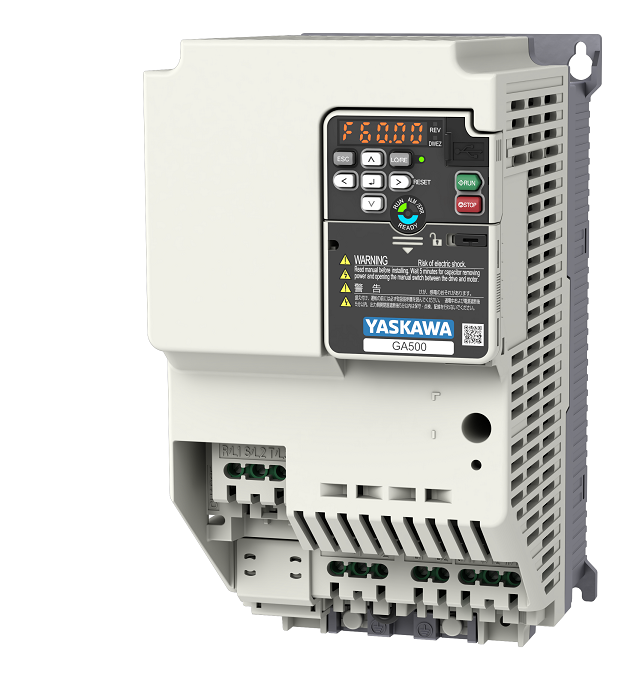

YASKAWA преобразователь частоты GA500 модель 200 Вт общий вид YASKAWA преобразователь частоты GA500 модель 1,5 кВт общий вид YASKAWA преобразователь частоты GA500 модель 5,5 кВт общий вид YASKAWA пульт управления и настройки преобразователя частоты GA500 YASKAWA преобразователи частоты GA500 модельный ряд, разные мощности YASKAWA GA500 компактный монтаж YASKAWA преобразователь частоты GA500 подключение при помощи 1 сетевой платы 5 ПЧ GA YASKAWA преобразователь частоты GA500 пример экономии пространства в шкафу YASKAWA преобразователь частоты GA500 схема электрических подключений YASKAWA ПЧ GA500 типы электродвигателей и КПД

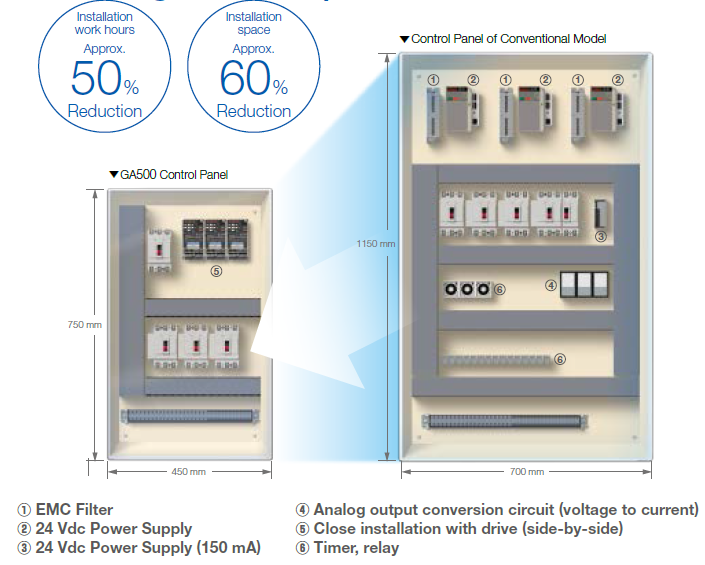

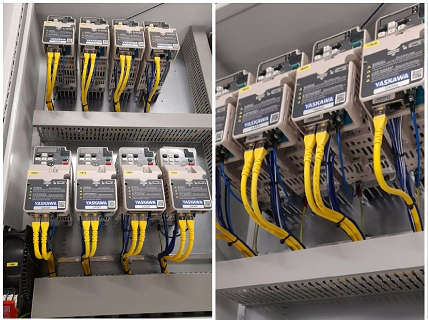

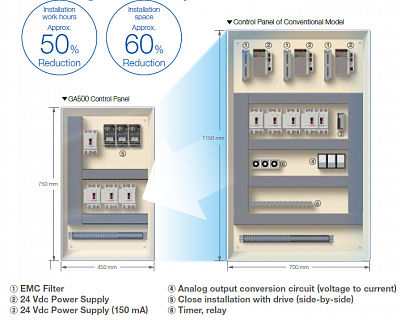

Преобразователи частоты YASKAWA GA500 являются следующим поколением ПЧ среднего класса, обеспечивая преемственность решений с серией V1000. При создании ПЧ GA500 было уделено особое внимание удобству монтажа, настройки и ввода в эксплуатацию, что отражено в новом конструктиве корпуса, клемм, пульта управления и его функциях. Преобразователи этой серии получились очень компактным с эффективным охлаждением силовых модулей, что позволяет монтировать их в шкафу «плечом к плечу» существенно сокращая размеры шкафов управления. Высокий пусковой момент и динамические характеристики делают их лучшим решением для управления приводами конвейеров, разного типа пищевого оборудования и упаковочных машин, различного вида станков и автоматов, компактных компрессорных и насосных агрегатов.

Основные технические характеристики серии GA500

  • охватываемый моделями диапазон мощностей электродвигателями от 0,1 кВт до 30 кВт;
  • доступны модели с входным питанием 200В и 400В;
  • встроенный фильтр ЭМС;
  • возможна работа группы ПЧ с питанием от цепи постоянного тока и рекуператором;
  • типы подключаемых электродвигателей: асинхронный, синхронные явно полюсные (IPM), не явно полюсные моторы (SPM) и синхронно-реактивные двигатели (Syn RM);
  • каждая модель может работать в двух диапазонах мощности в зависимости от типа нагрузки: нормальный режим (ND, перегрузка по току 110% в течение 60 сек) для центробежных насосов, вентиляторов и тяжелый режим (HD, перегрузка по току 150% в течение 60 сек) для приводов станков, конвейеров, миксеров, экструдеров и т.п.;
  • пусковой момент 100% на асинхронном моторе, без дополнительного запаса по мощности, при скорости 0 Гц без использования датчика обратной связи с двигателя;
  • типы управления двигателем: вольт/частотный (U/f), разомкнутое и замкнутое векторное управление без обратной связи (датчика двигателя) по скорости и специальный алгоритм
  • диапазон выходной частоты от 0 до 590 Гц для стандартных моделей;
  • точность задания и отработки частоты: при цифровом управлении 0,01 Гц; при частотном управлении 1\32000; при аналоговом управлении 1/1000 от максимальной частоты, заданной в параметрах;
  • встроенный вход для дополнительного питания платы управления от 24В=;
  • для предиктивного обслуживания ПЧ вычисляет остаточный ресурс работы основных компонентов;
  • встроенный контроллер DriveWorksEZ с очень быстрым циклом программы – 2 мс;
  • температура работы от -10 до +50 С, возможна работа до +60 С при снижении мощности.

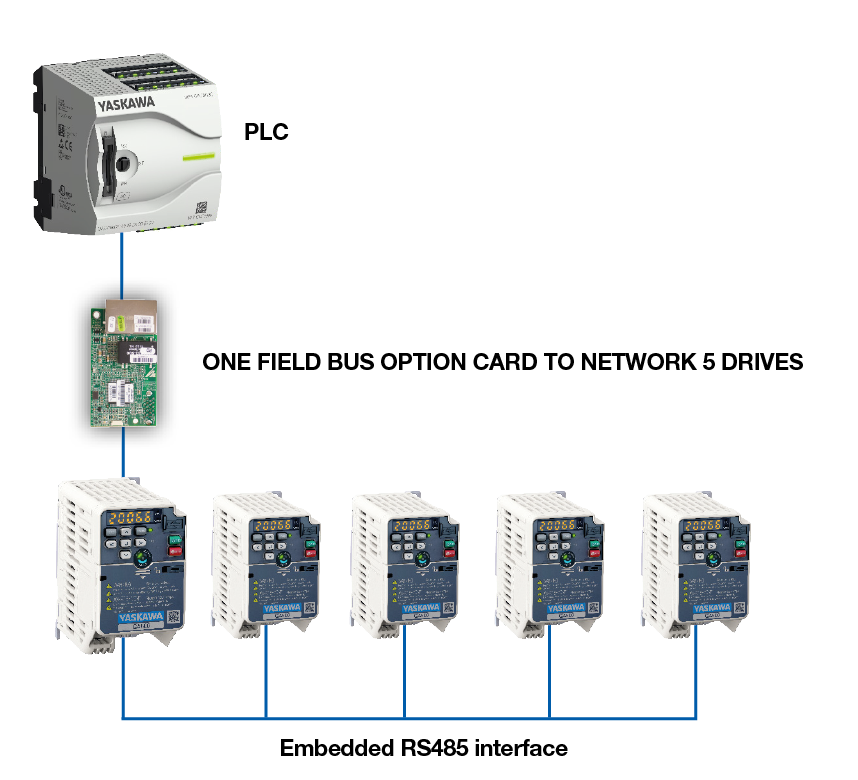

Встроенный порт RS485, с поддержкой Modbus RTU, обеспечивает скорость обмена до 115200 кбит/сек. GA500 работает с сетевыми платами от A1000, поддерживающими протоколы EtherCat, Ethernet/IP, Modbus TCP/IP,Profinet, PROFIBUS-DP, CANopen, CC-link, DeviceNet, MECHATROLINK-II, MECHATROLINK-III,  Powerlink. Есть возможность управления пятью ПЧ GA500, используя только одну сетевую плату.

Реакторы, фильтры, тормозные блоки и резисторы для GA500.

Особенности и новые функции GA500

  • Защитное покрытие плат классу 3C2/3S2 по IEC 60721-3-3;
  • Новая функция энергосбережения Smart Power Saver, которая позволяет увеличить КПД до 6% по сравнению с обычными приводами;
  • Интегрирования функция безопасного останова STO SLI3/Ple;

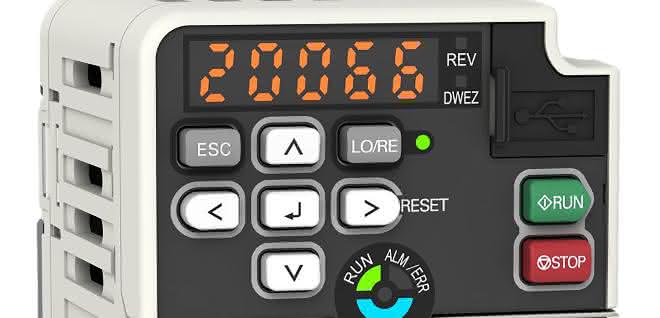

  • Съемный стандартный пульт (экран 7-сегментный LED на 5 цифр с 9 кнопками управления), с возможностью монтажа на дверцу шкафа;
  • Опциональный графический пульт с часами реального времени, возможностью сохранения логов работы на micro SD карту и возможность параметрирования ПЧ по Bluetooth с любого устройства Android или iOS с ПО DriveWizard Mobile;
  • Настройка с ПК или смартфона через miniUSB без подачи дополнительного питания на ПЧ.


Программное обеспечение DriveWizard Plus для настройки и диагностики  частотных преобразователей Yaskawa.


Видео презентация возможностей ПЧ GA500:


На данной странице так же размещена следующая документация на серию GA500: каталог моделей ПЧ и опций, инструкция по быстрому запуску и полное техническое руководство (мануал). В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.

Заказать товар Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код YASKAWA

Входное питание ПЧ

Режим нормальной мощности ND (120% перегрузки

Тяжелый режим работы HD (150% перегрузки)

Альтернативный заказной код в торговых сетях

CIPR-GA50CB001ABA-BAAASA

1 фаза 220 В~

1,2 А

0,18 кВт

0,8 А

0,1 кВт

GA50CB001ABA

CIPR-GA50CB002ABA-BAAASA

1,9 А

0,37 кВт

1,6 А

0,25 кВт

GA50CB002ABA

CIPR-GA50CB004ABA-BAAASA

3,5 А

0,75 кВт

3,0 А

0,55 кВт

GA50CB004ABA

CIPR-GA50CB006ABA-BAAASA

6,0 А

1,1 кВт

5,0 А

1,1 кВт

GA50CB006ABA

CIPR-GA50CB010ABA-BAAASA

9,6 А

2,2 кВт

8,0 А

1,5 кВт

GA50CB010ABA

CIPR-GA50CB012ABA-BAAASA

12,2 А

5,5 кВт

11,0 А

3,7 кВт

GA50CB012ABA

CIPR-GA50CB018ABA-BAAASA

--

--

17,6 А

4,0 кВт

GA50CB018ABA

CIPR-GA50C4001ABA-BAAASA

3 фазы 400 В~

1,2 А

0,37 кВт

1,2 А

0,37 кВт

GA50C4001ABA

CIPR-GA50C4002ABA-BAAASA

2,1 А

0,75 кВт

1,8 А

0,55 кВт

GA50C4002ABA

CIPR-GA50C4004ABA-BAAASA

4,1 А

1,5 кВт

3,4 А

0,75 кВт

GA50C4004ABA

CIPR-GA50C4005ABA-BAAASA

5,4 А

2,2 кВт

4,8 А

1,5 кВт

GA50C4005ABA

CIPR-GA50C4007ABA-BAAASA

7,1 А

3,0 кВт

5,6 А

2,2 кВт

GA50C4007ABA

CIPR-GA50C4009ABA-BAAASA

8,9 А

4,0 кВт

7,3 А

3,0 кВт

GA50C4009ABA

CIPR-GA50C4012ABA-BAAASA

11,9 А

5,5 кВт

9,2 А

4,0 кВт

GA50C4012ABA

CIPR-GA50C4018ABA-BAAASA

17,5 А

7,5 кВт

14,8 А

5,5 кВт

GA50C4018ABA

CIPR-GA50C4023ABA-BAAASA

23,4 А

11 кВт

18,0 А

7,5 кВт

GA50C4023ABA

CIPR-GA50C4031ABA-BAAASA

31,0 А

15 кВт

24,0 А

11 кВт

GA50C4031ABA

CIPR-GA50C4038ABA-BAAASA

38,0 А

18,5 кВт

31,0 А

15 кВт

GA50C4038ABA

CIPR-GA50C4044ABA-BAAASA

44,0 А

22 кВт

39,0 А

18,5 кВт

GA50C4044ABA

CIPR-GA50C4060ABA-BAAASA

60,0 А

30 кВт

45,0 А

22 кВт

GA50C4060ABA
