YASKAWA V1000 стандартные модели

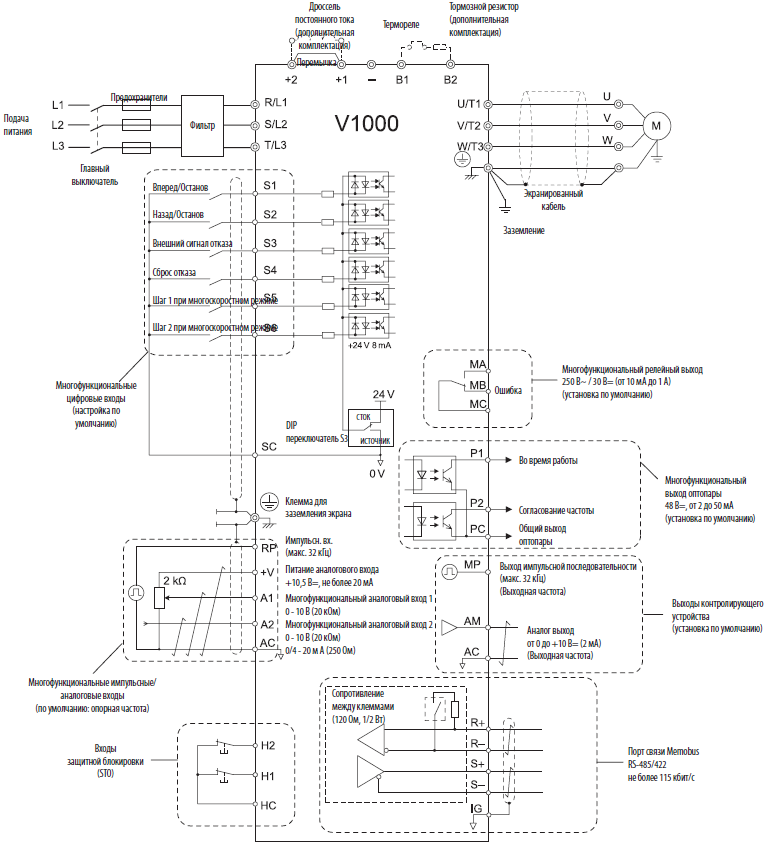

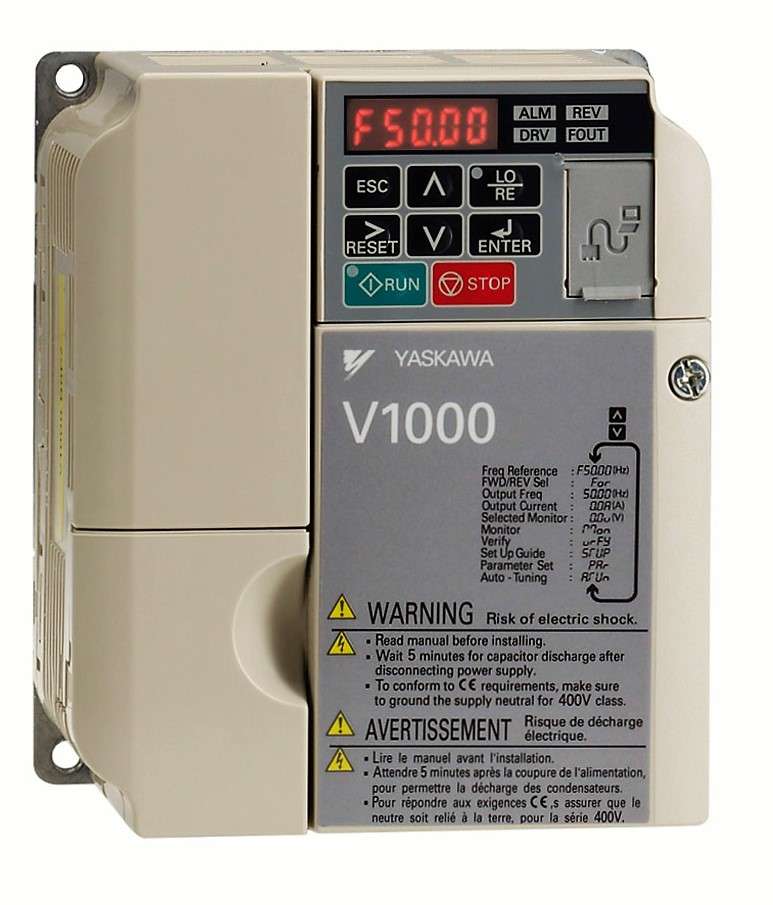

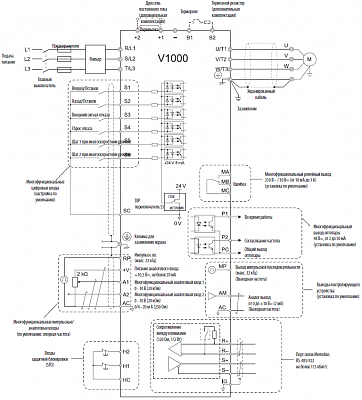

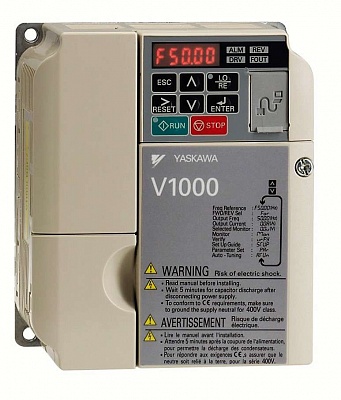

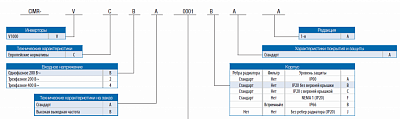

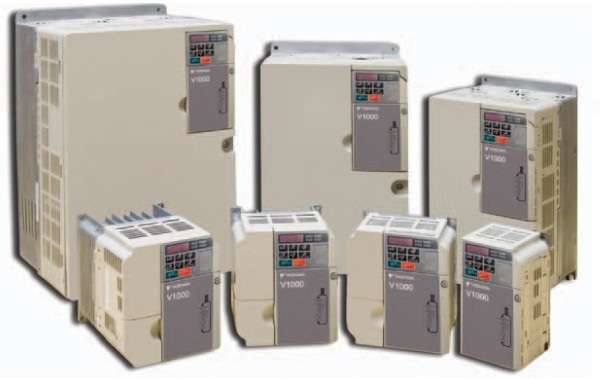

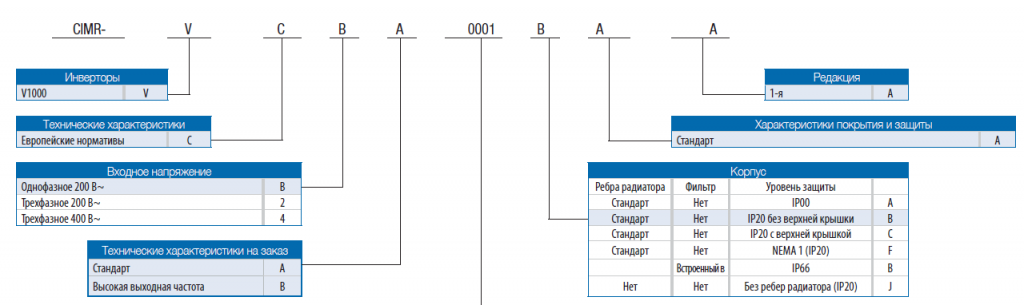

YASKAWA преобразователь частоты V1000 общий вид YASKAWA преобразователь частоты V1000 серия YASKAWA преобразователь частоты V1000 заказной код YASKAWA преобразователь частоты V1000 электрическая схема YASKAWA преобразователь частоты V1000 KEB

Производство прекращено! Новая серия преобразователей частоты GA500.

Преобразователь частоты YASKAWA V1000 стал первым в 1000 серии ПЧ, созданный в соответствии с концепцией работы 10 лет без технического обслуживания. Преобразователь получился очень компактным (даже по сравнению с A1000) с высокоэффективным охлаждением силовых модулей, что позволяет монтировать их в шкафу «плечом к плечу» еще больше сокращая габаритные размеры шкафов управления приводами. Размеры, высокий пусковой момент и динамические характеристики сделали его лучшим решением для встраиваемых шкафов управления приводами конвейеров, пищевого оборудования, упаковочных машин, различного вида станков, компактных компрессоров и насосных агрегатов.

Так же серия V1000 позиционируется как более дешевый и простой в применении вариант основной серий A1000.

Основные технические характеристики серии V1000:

  • охватываемый моделями диапазон мощностей электродвигателями от 0,2 кВт до 15/18,5 кВт.
  • каждая модель может работать в двух диапазонах мощности в зависимости от нагрузки и выбранной перегрузочной способностью: нормальный режим (ND, перегрузка по току 120% в течении 60 сек) для центробежных насосов и вентиляторов и тяжелый режим (HD, перегрузка по току 150% в течении 60 сек) для приводов станков, конвейеров, миксеров, экструдеров и т.п.
  • доступны модели с входным питанием 200В~ и 400В~.
  • типы подключаемых электродвигателей: асинхронные, синхронные явно полюсные (IPM) и не явно полюсные моторы (SPM).
  • пусковой момент 200% на асинхронном моторе без дополнительного запаса по мощности, при скорости 0,5 Гц.
  • типы управления двигателем: вольт/частотный (U/f) и разомкнутое векторное управление для всех подключаемых электродвигателей.
  • диапазон выходной частоты от 0 до 400 Гц для стандартных моделей и 1000 Гц для специальной.
  • точность задания и отработки частоты: при цифровом управлении 0,01 Гц; при частотном управлении 1\32000; при аналоговом управлении 1/1000 от максимальной частоты, заданной в параметрах.
  • температура работы от -10 до +50 градусов Цельсия.

Помимо стандартных для преобразователей частоты функций (типа переключения предустановленных скоростей, пропуска частот, ограничения момента, компенсаций проскальзывания, торможением постоянным током, встроенный ПИД регулятор с функцией ожидания\спящего режима и т.п.) в данном преобразователи стоит обратить внимание на следующие функции:

  • уникальная для компактных ПЧ возможность запитать палату управления и сетевого интерфейса от внешнего ИБП 24В=.
  • улучшенная функция энергосбережения обеспечивает снижение энергопотребления на насосах и вентиляторах при пониженных скоростях для асинхронных синхронных двигателей.
  • функция встроенного контроллера для решения задач простых задач управления без дополнительного контроллера. ПО для программирования DriveWorks EZ.
  • встроенная функция безопасного отключения двигателя класса ISO/EN 13849-1 Cat. 3 PLe SIL2.
  • встроенные функции диагностики и предупреждения о работе ПЧ и ресурсе его элементов.
  • поддерживаемые промышленные протоколы управления: Modbus RTU (встроен), CANopen, CC-link, DeviceNet, EtherCat, Ethernet/IP, MECHATROLINK-2, Modbus TCP/IP, PROFIBUS-DP, Profinet.
  • перенос параметров с одного ПЧ на другой клеммного модуля или специального блока.

До 2012 года YASKAWA так же производила V1000 под брэндом OMRON OYMC, в настоящее время данные ПЧ поставляются только с логотипами YASKAWA.

Программное обеспечение DriveWizard Plus для настройки и диагностики частотных преобразователей Yaskawa.

Видео обзор преобразователя частоты V1000 и его возможностей:

На данной странице размещен: каталог моделей ПЧ и опций, инструкция по быстрому запуску и полное техническое руководство (мануал) на русском и английском языках. В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.


Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код снятых с производства V1000
(код OMRON OY)

Входное питание ПЧ

Режим нормальной мощности ND (120% перегрузки)

Тяжелый режим работы HD (150% перегрузки)

Замена YASKAWA

CIMR-VCBA0001BAA (VZAB0P1BAA)

1 фаза 220 В~

1,2 А

0,2 кВт

0,8 А

0,1 кВт

CIPR-GA50B2001ABBA

CIMR-VCBA0002BAA (VZAB0P2BAA)

1,9 А

0,4 кВт

1,6 А

0,2 кВт

CIPR-GA50B2002ABBA

CIMR-VCBA0003BAA (VZAB0P4BAA)

3,3 А

0,75 кВт

3 А

0,4 кВт

CIPR-GA50B004ABBA

CIMR-VCBA0006BAA (VZAB0P7BAA)

6 А

1,1 кВт

5 А

0,75 кВт

CIPR-GA50B006ABBA

CIMR-VCBA0010BAA (VZAB1P5BAA)

9,6 А

2,2 кВт

8 А

1,5 кВт

CIPR-GA50B010ABBA

CIMR-VCBA0012BAA (VZAB2P2BAA)

12 А

3 кВт

11 А

2,2 кВт

CIPR-GA50B012ABBA

CIMR-VCBA0018BAA (VZAB4P0BAA)





17,5 А

4 кВт

CIPR-GA50B018ABBA

CIMR-VC4A0001BAA (VZA40P2BAA)

3 фазы 400 В~

1,2 А

0,4 кВт

1,2 А

0,2 кВт

CIPR-GA50B4001ABBA

CIMR-VC4A0002BAA (VZA40P4BAA)

2,1 А

0,75 кВт

1,8 А

0,4 кВт

CIPR-GA50B4002ABBA

CIMR-VC4A0004BAA (VZA40P7BAA)

4,1 А

1,5 кВт

3,4 А

0,75 кВт

CIPR-GA50B4004ABBA

CIMR-VC4A0005BAA (VZA41P5BAA)

5,4 А

2,2 кВт

4,8 А

1,5 кВт

CIPR-GA50B4005ABBA

CIMR-VC4A0007BAA (VZA42P2BAA)

6,9 А

3 кВт

5,5 А

2,2 кВт

CIPR-GA50B4007ABBA

CIMR-VC4A0009BAA (VZA43P0BAA)

8,8 А

3,7 кВт

7,2 А

3 кВт

CIPR-GA50B4009ABA

CIMR-VC4A0011BAA (VZA44P0BAA)

11,1 А

5,5 кВт

9,2 А

4 кВт

CIPR-GA50B4012ABBA

CIMR-VC4A0018FAA (VZA45P5FAA)

17,5 А

7,5 кВт

14,8 А

5,5 кВт

CIPR-GA50B4018ABBA

CIMR-VC4A0023FAA (VZA47P5FAA)

23 А

11 кВт

18 А

7,5 кВт

CIPR-GA50B4023ABBA

CIMR-VC4A0031FAA (VZA4011FAA)

31 А

15 кВт

24 А

11 кВт

CIPR-GA50B4031ABBA

CIMR-VC4A0038FAA (VZA4015FAA)

38 А

18,5 кВт

31 А

15 кВт

CIPR-GA50B4038ABBA
