ASCON TECNOLOGIC X1

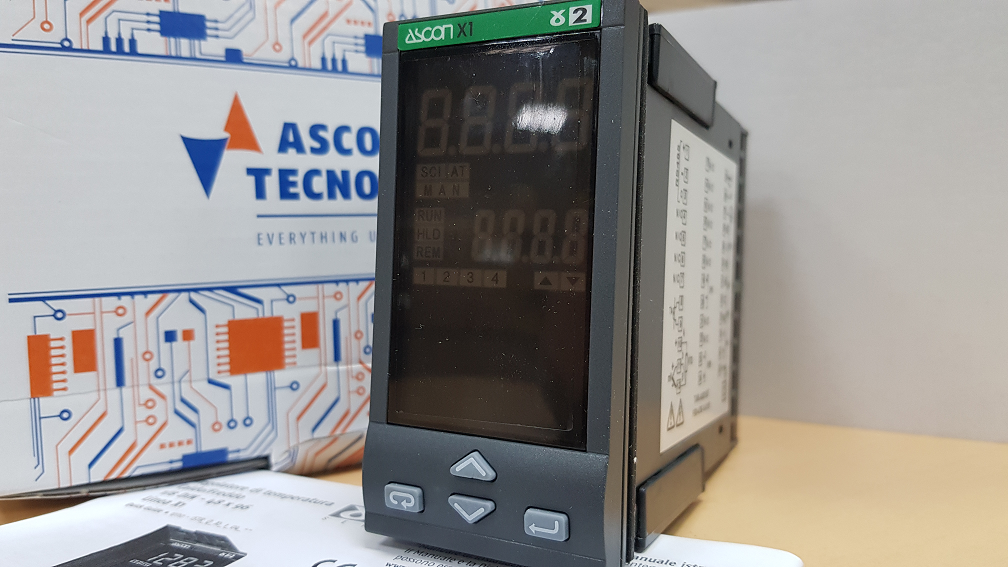

ASCON TECNOLOGIC регуляторы X1 общий вид ASCON TECNOLOGIC контроллер-регулятор X1 общий вид ASCON TECNOLOGIC контроллер-регулятор X1 формирование заказного кода ASCON TECNOLOGIC регулятор X1 электрические подключения ASCON TECNOLOGIC регулятор X1 габаритные размеры и особенности монтажа
Базовая серия регуляторов (температурных регуляторов, контроллеров) X1 (поколение GammaDue) от ASCON TECNOLOGIC с размером корпуса 48х96 мм.

Основные функции регуляторов X1

  • алгоритмы управления ON\OFF (гистерезис), ПИД регулятор одинарного и двойного действия с 3 алгоритмами автонастройки;
  • все модели, аварии: абсолютные, относительные, гистерезис, функции удержания и блокировки;
  • модели с RS485, Modbus RTU.

Данные функции позволяли использовать регулятор X1 в качестве базового регулятора для управления температурой, давлением, уровнем жидкости, а так же в качестве индикатора с аварийными уставками для различных технологических величин.

Технические характеристики X1

  • поддерживаемые типы сигналов датчиков: L, J, T, K, S, R, B, N, E, Ni-NiMo, W3, W5, Pt100, 0/10...50 мВ, 0/4...20 мА, ИК пробы (J, K тип). Точность входа 0,25% или +/-1 знак для температурных датчиков и 0,1 % или +/-1 знак для нормализованных сигналов.
  • дополнительный аналоговый вход: 0/1...5 В, 0...10 В, 0/4...20 мА (удаленное задание уставки) или вход для измерительного трансформатора тока 50 или 100 мА.
  • дискретный вход для переключения режимов работы регулятора.
  • до четырех дискретных (транзисторных и релейных) выходов управления и сигнализации.
  • отдельные модели с аналоговым выходом 0/4...20 мА для ретрансляции данных или управления.
  • выход питания датчиков до 24 В, 30 мА.
  • алгоритмы управления управления: ON\OFF, ПИД с автонастройкой.
  • опционально встроенный таймер с несколькими режимами работы.
  • отдельные модели с портом RS485 и протоколом Modbus RTU.
  • таймер для нескольких вариантов выдержки заданного технологического параметра.
  • может быть подчиненным регулятором при связанном или каскадном управлении процессом с использованием мастер моделей X5 или Q5 c функцией Mathematical Package.

Заказать товар Задать вопрос

Документы

ВСЕ RU EN

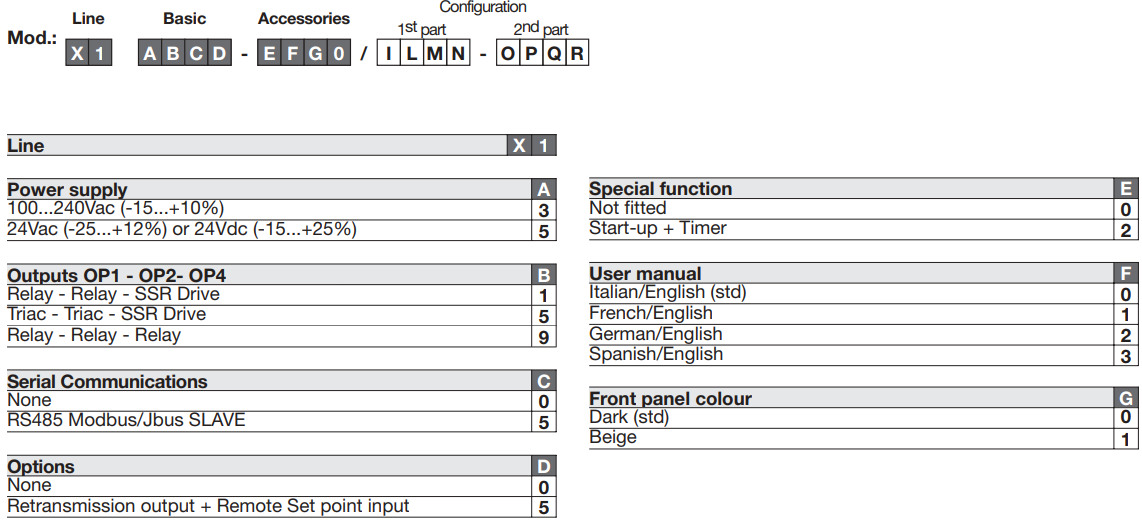

Список заказных кодов

Заказной код ASCON TECNOLOGIC

Описание модели X1

Заказной код ASCON TECNOLOGIC

Описание модели X1

X1-3100-0000

X131000000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, питание 100-240 В~

X1-3150-0000

X131500000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, RS485, питание 100-240 В~

X1-3105-0000

X131050000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), питание 100-240 В~

X1-3155-0000

X131550000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), RS485, питание 100-240 В~

X1-3100-2000

X131002000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, функция таймера, питание 100-240 В~

X1-3150-2000

X131502000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, RS485, функция таймера, питание 100-240 В~

X1-3105-2000

X131052000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), функция таймера, питание 100-24

X1-3155-2000

X131552000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), RS485, функция таймера, питание 100-24

X1-3500-0000

X135000000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, питание 100-240 В~

X1-3550-0000

X135500000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, RS485, питание 100-240 В~

X1-3505-0000

X135050000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), питание 100-240 В~

X1-3555-0000

X135550000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), RS485, питание 100-240 В~

X1-3500-2000

X135002000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, функция таймера, питание 100-240 В~

X1-3550-2000

X135502000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, RS485, функция таймера, питание 100-240 В~

X1-3502-2000

X135022000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR, Valve Drive Output), 1DR, 1 DO, функция таймера, питание 100-240 В~

X1-3552-2000

X135522000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR, Valve Drive Output), 1DR, 1 DO, RS485, функция таймера, питание 100-240 В~

X1-3505-2000

X135052000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), функция таймера, питание 100-240 В~

X1-3555-2000

X135552000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), RS485, функция таймера, питание 100-240 В~

X1-3507-2000

X135072000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR, Valve Drive Output), 1DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), функция таймера, питание 100-240 В~

X1-3557-2000

X135572000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR, Valve Drive Output), 1DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), RS485, функция таймера, питание 100-240 В~

X1-3900-0000

X139000000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, питание 100-240 В~

X1-3950-0000

X139500000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, RS485, питание 100-240 В~

X1-3905-0000

X139050000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, 1 AI (мВ,В), 1 AO (В,мА), питание 100-240 В~

X1-3955-0000

X139550000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, 1 AI (мВ,В), 1 AO (В,мА), RS485, питание 100-240 В~

X1-3900-2000

X139002000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, функция таймера, питание 100-240 В~

X1-3950-2000

X139502000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, RS485, функция таймера, питание 100-240 В~

X1-3905-2000

X139052000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, 1 AI (мВ,В), 1 AO (В,мА), функция таймера, питание 100-240 В~

X1-3955-2000

X139552000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, 1 AI (мВ,В), 1 AO (В,мА), RS485, функция таймера, питание 100-240 В~

X1-5100-0000

X151000000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, питание 24 В~/=

X1-5150-0000

X151500000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, RS485, питание 24 В~/=

X1-5105-0000

X151050000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), питание 24 В~/=

X1-5155-0000

X151550000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), RS485, питание 24 В~/=

X1-5100-2000

X151002000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, функция таймера, питание 24 В~/=

X1-5150-2000

X151502000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, RS485, функция таймера, питание 24 В~/=

X1-5105-2000

X151052000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), функция таймера, питание 100-24

X1-5155-2000

X151552000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 3DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), RS485, функция таймера, питание 100-24

X1-5500-0000

X155000000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, питание 24 В~/=

X1-5550-0000

X155500000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, RS485, питание 24 В~/=

X1-5505-0000

X155050000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), питание 100-240 В~

X1-5555-0000

X155550000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), RS485, питание 24 В~/=

X1-5500-2000

X155002000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, функция таймера, питание 24 В~/=

X1-5550-2000

X155502000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, RS485, функция таймера, питание 24 В~/=

X1-5505-2000

X155052000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), функция таймера, питание 24 В~/=

X1-5555-2000

X155552000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 2 DO (SSR), 1DR, 1 DO, 1 AI (мВ,В), 1 AO (В,мА), RS485, функция таймера, питание 24 В~/=

X1-5900-0000

X159000000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, питание 24 В~/=

X1-5950-0000

X159500000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, RS485, питание 24 В~/=

X1-5905-0000

X159050000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, 1 AI (мВ,В), 1 AO (В,мА), питание 100-240 В~

X1-5955-0000

X159550000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, 1 AI (мВ,В), 1 AO (В,мА), RS485, питание 24 В~/=

X1-5900-2000

X159002000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, функция таймера, питание 24 В~/=

X1-5950-2000

X159502000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, RS485, функция таймера, питание 24 В~/=

X1-5905-2000

X159052000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, 1 AI (мВ,В), 1 AO (В,мА), функция таймера, питание 24 В~/=

X1-5955-2000

X159552000

Универсальный контроллер-регулятор 48х96, серия Gamma2, AI (L,J,T,K,S,R,B,N,E,Ni-NiMo,W3,W5,PT100,мА,мВ,В), 3 DI, 4DR, 1 AI (мВ,В), 1 AO (В,мА), RS485, функция таймера, питание 24 В~/=
