Модернизация зубофрезерного станка 53А30 с ОСУ «БЕТА+ ЗФ»

Модернизированый 53А30 с системой управления ОСУ БЕТА+ ЗФ               Модернизация зубообрабатывающего станка 53А30, производства «Витебского станкостроительного завода «ВИСТАН», выполнена на базе оперативной системой управления (ОСУ) БЕТА+ ЗФ ООО «КоСПА». Данный станок относится к универсальным зубофрезерным полуавтоматам, работающие методом обката с непрерывным делением и предназначенные для производства цилиндрических и червяных зубчатых колес. В основном изготавливаются шестерни с прямым и косым зубом эвольвентного зацепления или зацеплением Новикова с возможностью модификации профиля поверхности зуба. Возможна организация изготовления зубчатых колес со сложным профилем: бочкообразный, прямозубый конический, комбинированный.

               После модернизации станок обеспечивает:

               - нарезание цилиндрических зубчатых колёс (прямозубых и косозубых) червячной фрезой методом обкатки;

               - нарезание червячных колёс производится червячной фрезой методом радиального врезания инструмента в заготовку.

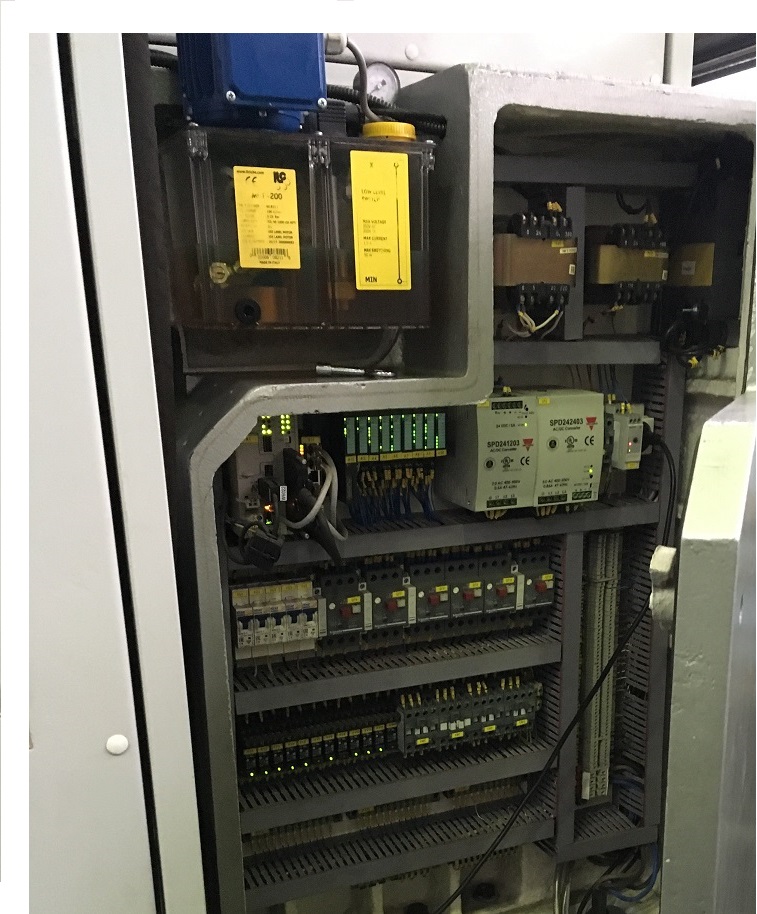

Силовой шкаф 53А30 с ОСУ БЕТА+ ЗФ               Для увеличения производительности станка и сокращения времени на наладку станка для изготовления новой детали, было принято решение развязать кинематику станка путём замены гитары деления на отдельные оси на каждом механизме. Поэтому, на ось вращения инструментального шпинделя установлен преобразователь частоты A1000 с асинхронным двигателем с обратной связью, а на ось вращение шпинделя изделия, радиальную подачу стола и осевую подачу инструмента установлены комплектные сервоприводы SIGMA-5. Дополнительные функции приводов YASKAWA для контроля и подавления вибраций позволили так же дополнительно повысить точность и скорость обработки деталей.

               Точность позиционирования и синхронизации (согласования) перемещений приводов при обточке зубчатых колес в ОСУ БЕТА+ ЗФ обеспечивает на базе контроллера управления движением YASKAWA MP Iec, с технологическими программами, описывающими математику движения. Также в контроллере запрограммирована логика работы электроавтоматики станка.

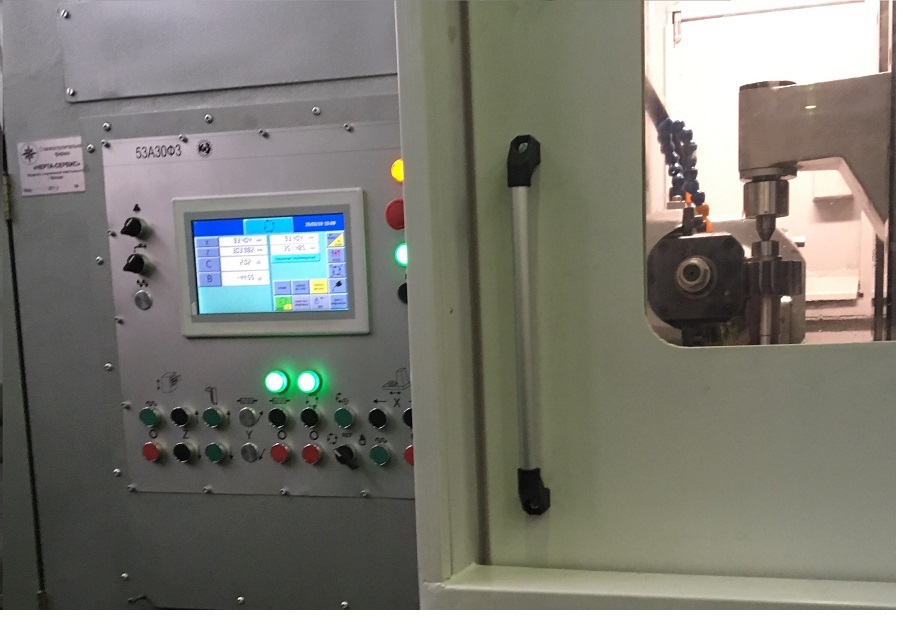

               Интерфейс станка на базе 10 дюймовой панели оператора обеспечивает простоту выбора и задания параметров изготовления зубчатых колес, контроль за работой станка и его диагностику. При необходимости возможна передача собранных данных в систему управления производством.

               Модернизация производилась ООО «Коломенский механический завод» (г. Коломна) совместно с ООО «КоСПА».
