Модернизация координатно-расточного станка Micromat 9B с СИПУ "АЛЬФА+"

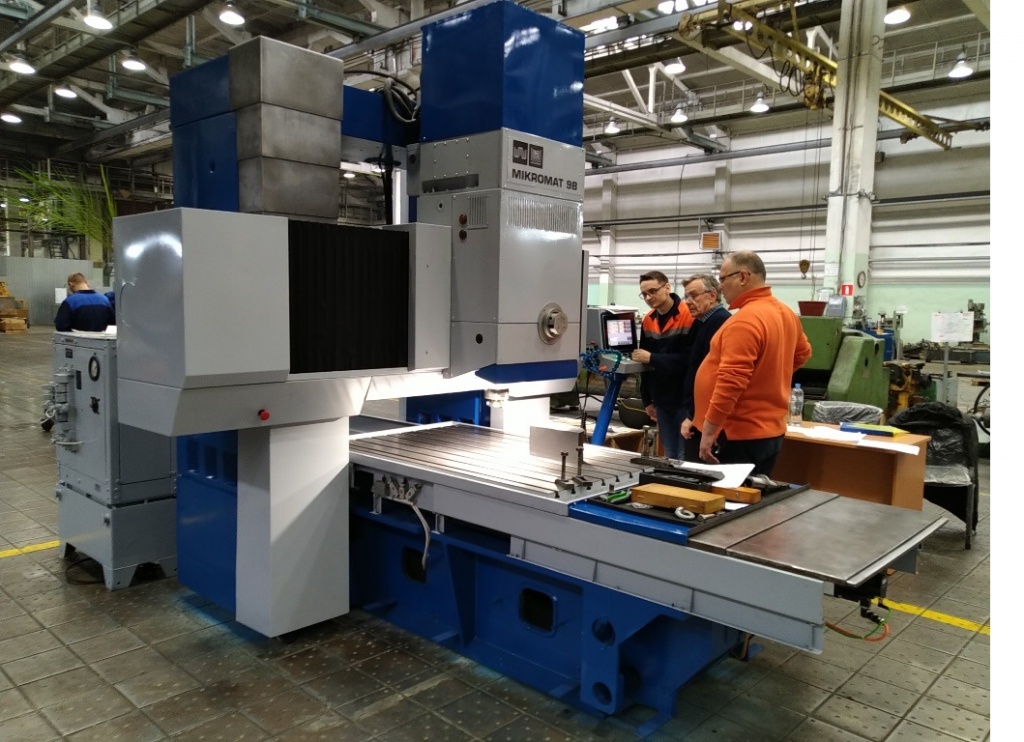

Micromat 9B с СИПУ АЛЬФА+ общий вид станка с системойКомпания ООО «КоСПА» поставила и успешно ввела в эксплуатацию Систему Индикации и Позиционного Управления (СИПУ) АЛЬФА+ для координатно-расточного станка Micromat 9B в Калужской области. Станок предназначен для высокоточной обработки межцентровых отверстий. Помимо прочего, после произведенной модернизации станок также может осуществлять процедуру фрезерования, в том числе с использованием линейной интерполяции.

Станки производителя Micromat всегда славились качеством и долговечностью механических узлов, именно поэтому основной целью модернизации была замена морально устаревших электрических узлов и переход на систему управления с новейшей идеологией.

Комплект оборудования СИПУ состоит из панельного контроллера ESA с сенсорным экраном 12", преобразователя частоты YASKAWA GA700 для управления главным шпинделем двигателя, сервоприводы YASKAWA серии SIGMA-7 для движения осей подач, модулей входов/выходов VIPA для управления всеми элементами электроавтоматики. Все оборудование объединено высокоскоростным промышленным интерфейсом EtherCat.

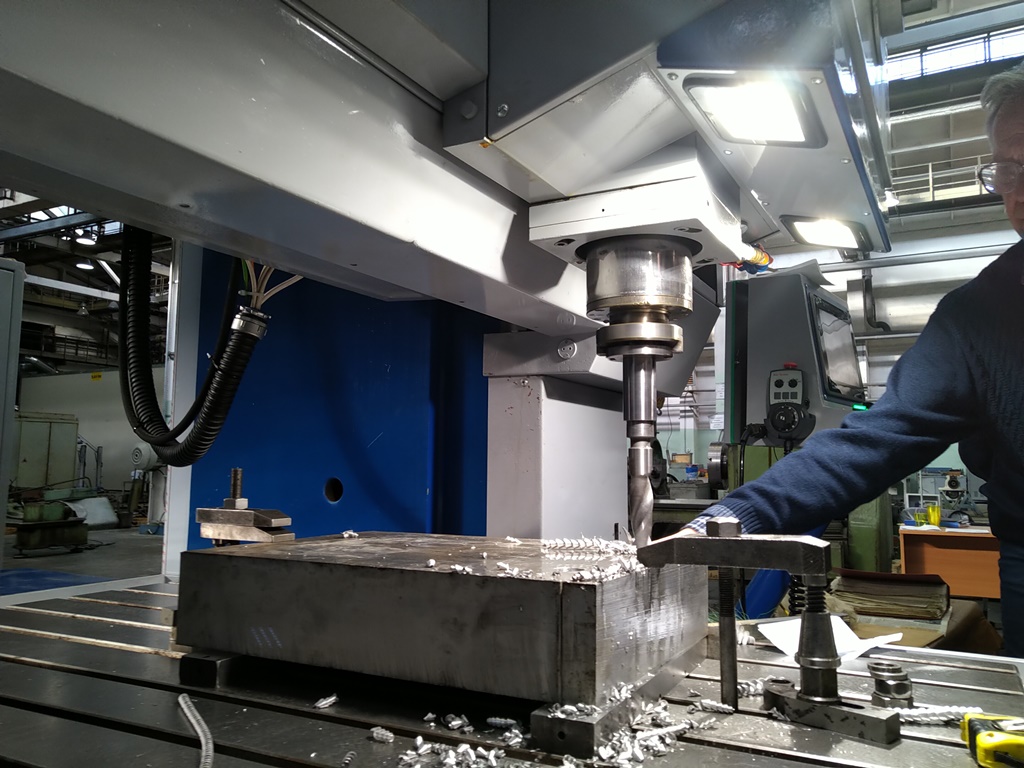

Micromat 9B с СИПУ АЛЬФА+ обработка детали

Для достижения максимальных показателей энергоэффективности, используемые серводвигатели SGM7G укомплектованы высокопрецизионными планетарными редукторами японского производства с точностью менее 3 угловых минут.

Приводы YASKAWA дополнительно оснащены специальной версией программного обеспечения, позволяющей контролировать биение выходного вала с целью предиктивной диагностики изнашивания механических узлов.

Благодаря новой функции СИПУ «АЛЬФА+» - компенсации нелинейности внешней измерительной системы, на станке удалось достичь микронных точностей (при корректных условиях эксплуатации станка). Помимо этого, благодаря использованию комплектов приводной техники YASKAWA, удалось достичь не только максимальных точностных характеристик, но и существенного снижения электропотребления, благодаря чему снижается итоговая себестоимость конечного изделия.

По вопросам подбора оборудования для станков и решения задач управления движения Вы можете обращаться к нашим специалистам по указанным на сайте контактам компании.
