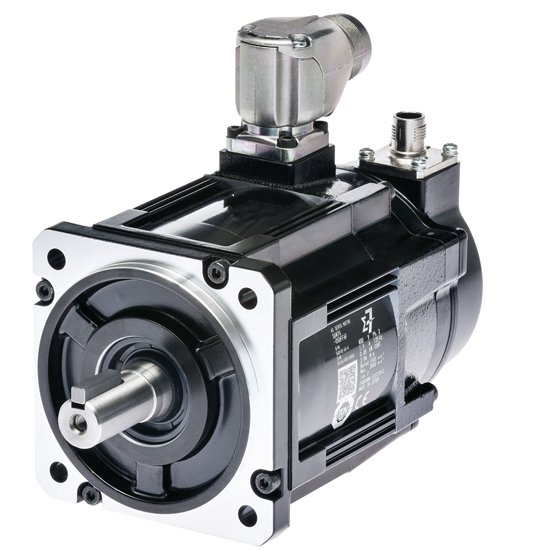

Серводвигатели YASKAWA SGM7G серии Sigma-7 предназначены для «тяжелых» задач автоматизации, предъявляющих повышенные требования к моменту, точности, КПД и надежности. Эти серводвигатели имеют компактные размеры, но при этом обеспечивают очень высокий крутящий момент, оставаясь в пределах среднего диапазона инерции. Номинальные крутящие моменты в семействе SGM7G достигает 95,2 Н-м. SGM7G обеспечивает номинальную скорость 1500 об / мин, обеспечивая быструю и стабильную производительность в широком диапазоне мощностей. Использование в двигателях цифровых энкодеров высокого разрешения обеспечивает лучшую в отрасли точность позиционирования во всем диапазоне мощности.
24-битное разрешение датчика мотора;
Более компактный по размеру, чем большинство двигателей в своем классе, так как специально спрофилированные постоянные магниты из неодима, железа и бора с высокой плотностью потока уменьшают размер ротора;
Усовершенствованная магнитная схема и оптимальная геометрия намотки обеспечивают очень низкий зубчатый момент;
Класс безопасности на уровне SIL 3 (IEC 61508);
Степень защиты от пыли и влаги IP67;

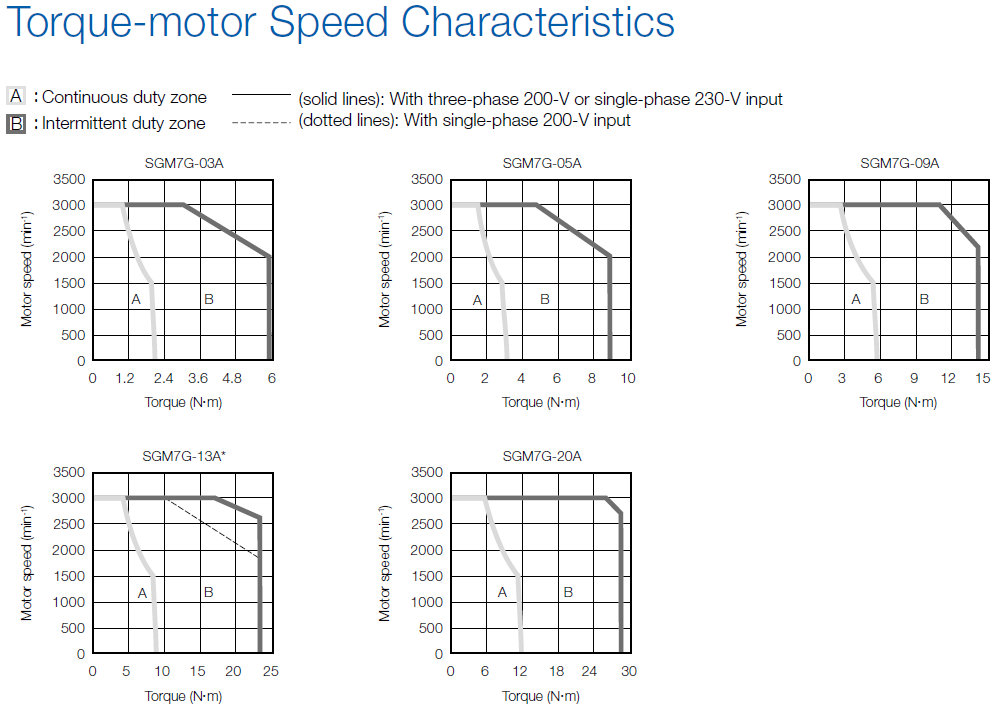

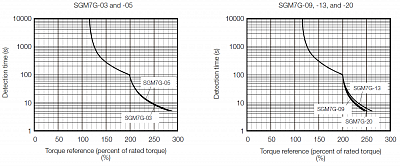

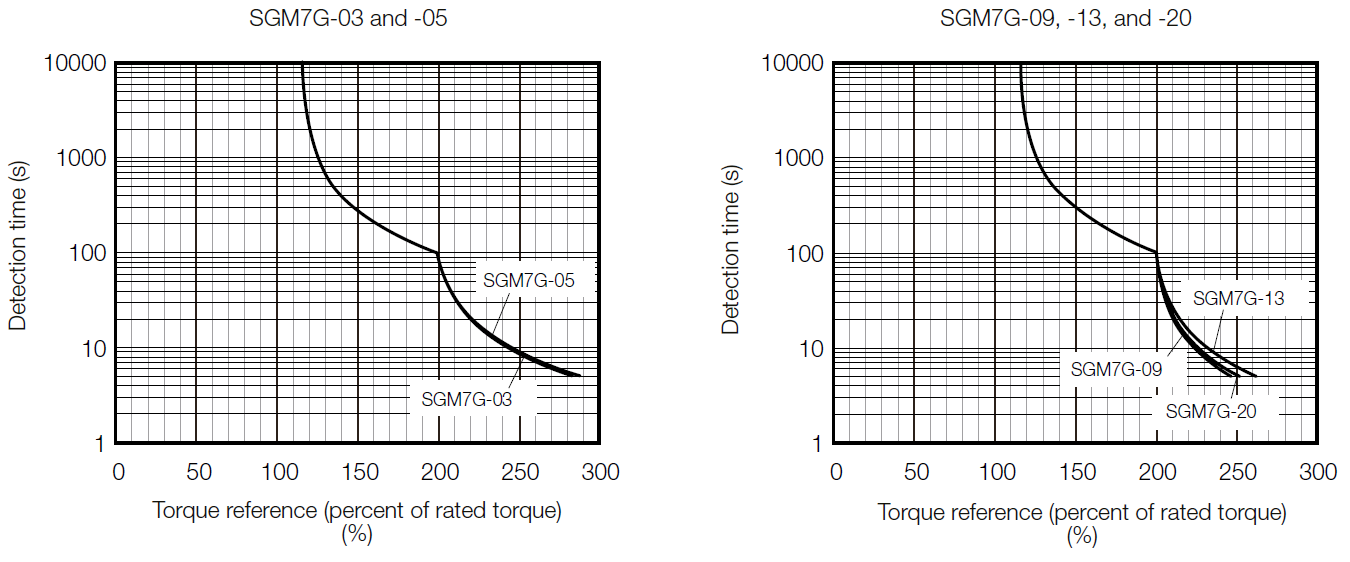

Пиковый момент крутящего момент до 300% от номинала в течении трех секунд, 200% в течении 100 секунд;
Номинальная скорость 1500 об / мин, максимальная скорость 3000/2000 об/мин при снижении момента;
КПД двигателей на 20% лучше, предыдущего поколения Sigma-5;
Доступны варианты со встроенным тормозом.
|

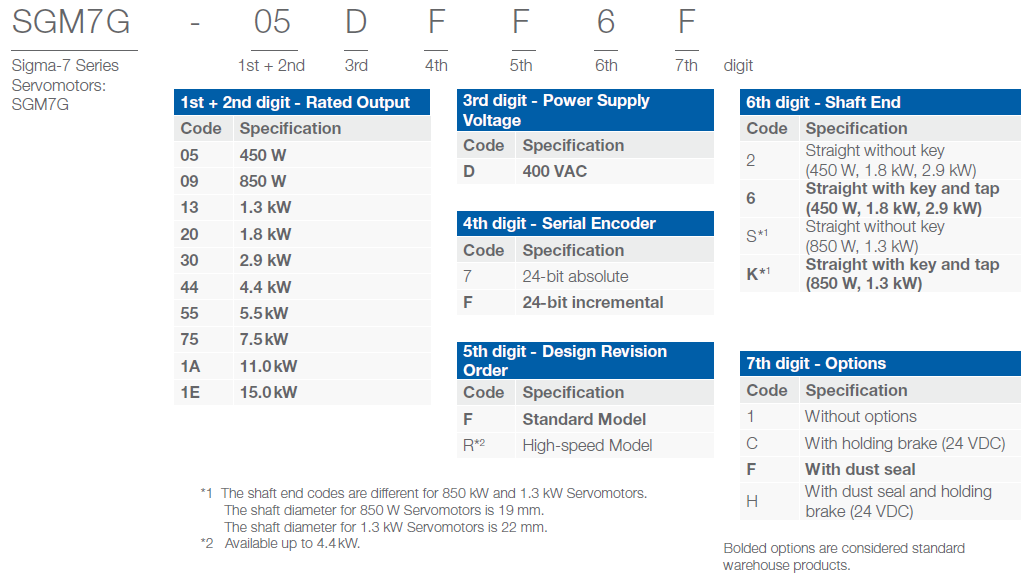

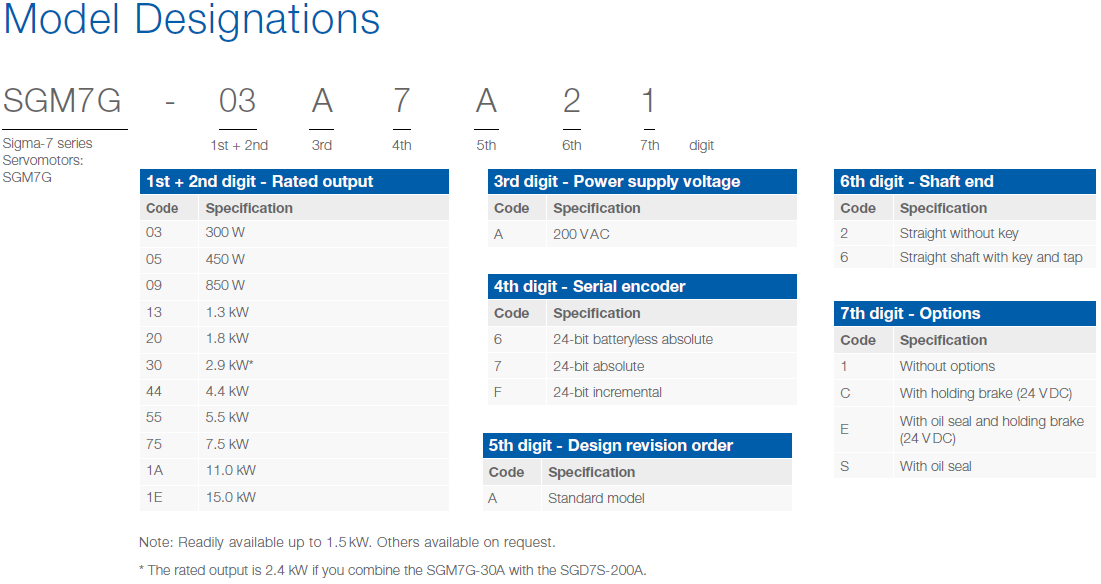

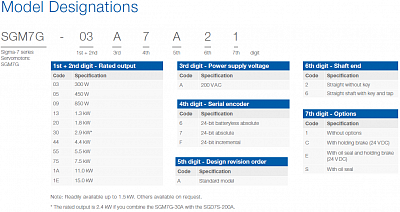

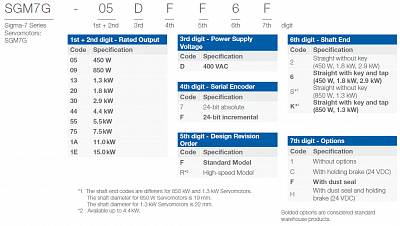

Заказной код YASKAWA |
Описание Серводвигателя |
|
SGMGV-03D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.3 кВт (1.96 Нм номинальный, 5.88 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-05D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-09D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.85 кВт (5.39 Нм номинальный, 13.8 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-13D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-20D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-30D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 2.9 кВт (18.6 Нм номинальный, 45.1 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-44D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 4.4 кВт (28.4 Нм номинальный, 71.1 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-55D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 5.5 кВт (35.0 Нм номинальный, 87.6 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-75D3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 7.5 кВт (48.0 Нм номинальный, 119.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-1AD3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-1ED3A6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMGV-03DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.3 кВт (1.96 Нм номинальный, 5.88 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-05DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-09DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.85 кВт (5.39 Нм номинальный, 13.8 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-13DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-20DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-30DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 2.9 кВт (18.6 Нм номинальный, 45.1 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-44DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 4.4 кВт (28.4 Нм номинальный, 71.1 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-55DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 5.5 кВт (35.0 Нм номинальный, 87.6 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-75DDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 7.5 кВт (48.0 Нм номинальный, 119.0 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-1ADDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-1EDDA6F |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMGV-03D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.3 кВт (1.96 Нм номинальный, 5.88 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-05D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-09D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.85 кВт (5.39 Нм номинальный, 13.8 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-13D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-20D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-30D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 2.9 кВт (18.6 Нм номинальный, 45.1 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-44D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 4.4 кВт (28.4 Нм номинальный, 71.1 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-55D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 5.5 кВт (35.0 Нм номинальный, 87.6 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-75D3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 7.5 кВт (48.0 Нм номинальный, 119.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-1AD3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-1ED3A6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMGV-03DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.3 кВт (1.96 Нм номинальный, 5.88 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-05DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.45 кВт (2.86 Нм номинальный, 8.92 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-09DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 0.85 кВт (5.39 Нм номинальный, 13.8 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-13DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.3 кВт (8.34 Нм номинальный, 23.3 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-20DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 1.8 кВт (11.5 Нм номинальный, 28.7 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-30DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 2.9 кВт (18.6 Нм номинальный, 45.1 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-44DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 4.4 кВт (28.4 Нм номинальный, 71.1 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-55DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 5.5 кВт (35.0 Нм номинальный, 87.6 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-75DDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 7.5 кВт (48.0 Нм номинальный, 119.0 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-1ADDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 11.0 кВт (70.0 Нм номинальный, 175.0 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMGV-1EDDA6H |
Серводвигатель переменного тока серии Sigma-5 3 фазы 400В, 15.0 кВт (95.4 Нм номинальный, 224.0 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
