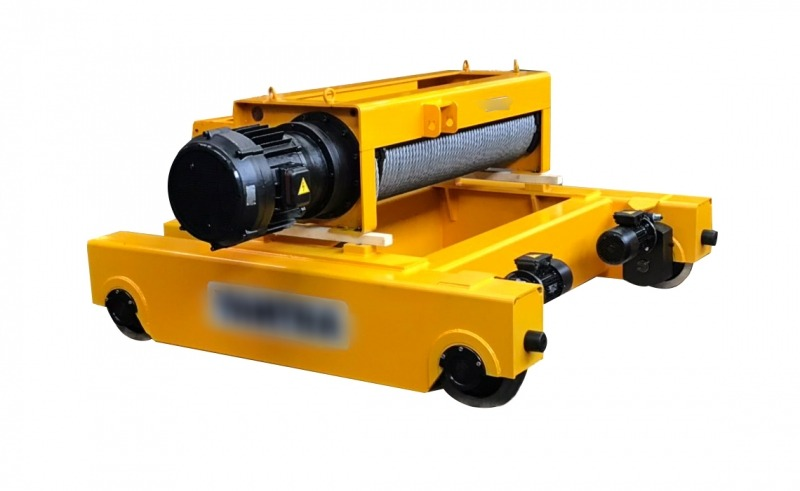

Некоторые приводные решения требуют использования нескольких двигателей для работы с одной и той же нагрузкой. Причины этого могут быть самые разные: необходимость снижения габаритов привода, уход от сложной механики, отсутствие возможности установки одного двигателя на полную мощность и т.д. Примеры таких решений – крановые и рельсовые передаточные тележки.
В таких системах важно поддерживать скорости обоих двигателей на одном уровне, даже при неравномерно распределенной нагрузке. В этом случае может быть полезна функция Droop Control, которая встроена у преобразователей частоты Yaskawa серии A1000 и GA700.

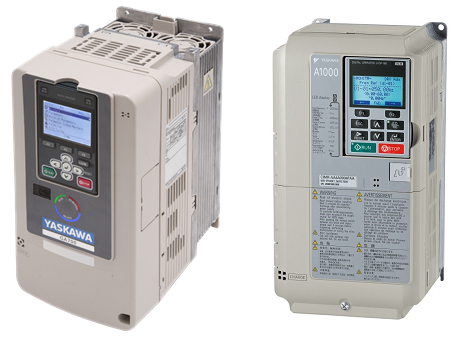

Преобразователи частоты GA700 и A1000
Функция автоматически уравновешивает уровень загруженности двух двигателей, управляющих одной и той же нагрузкой. Она снижает или повышает скорость двигателя в соответствии с изменением момента на валу двигателя. Эта функция должна быть включена на всех преобразователях частоты, работающих на одну нагрузку (один механизм).
Рассмотрим пример. Если двигатель А работает быстрее и нагрузка на его валу больше, чем на двигателе В, то преобразователь частоты А понижает частоту задания, а преобразователь частоты В увеличивает ее:
Выравнивание нагрузки на ПЧ в случае, когда А обгоняет B
Если двигатель B работает быстрее и нагрузка на его валу больше, чем у двигателя А, то преобразователь частоты B понижает частоту задания, а преобразователь частоты А увеличивает ее:

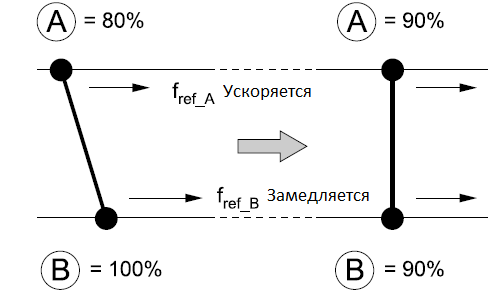

Выравнивание нагрузки на ПЧ в случае, когда B обгоняет А
Для работы функции необходимо настроить значение параметра b7-01 (коэффициент усиления Droop Control): данная величина устанавливает рабочую скорость (в процентах от максимальной E1-04) при работе на номинальной нагрузке (100% загруженность ПЧ).

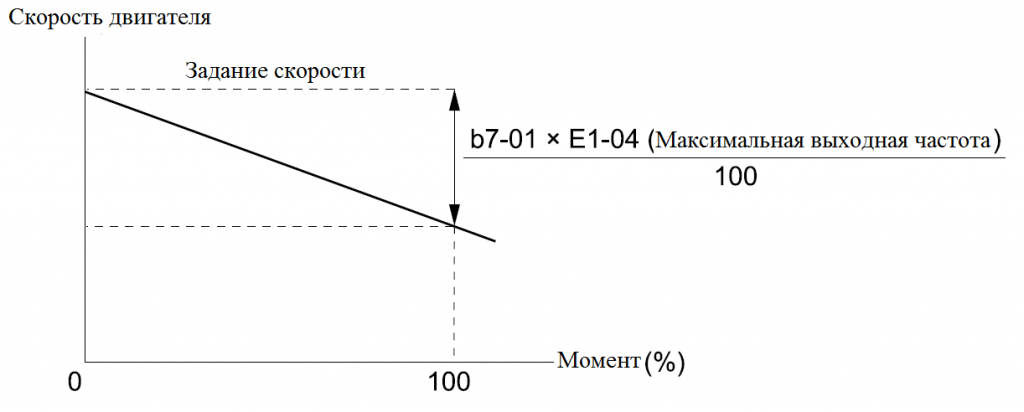

Настройка параметров для работы функции Droop Control
Для отключения Droop Control установите b7-01 = 0.
Данная функция доступна в векторном режиме управления с датчиком обратной связи (для A1000 и GA700) и в бездатчиковом векторном режиме управления асинхронным двигателем (только для GA700).

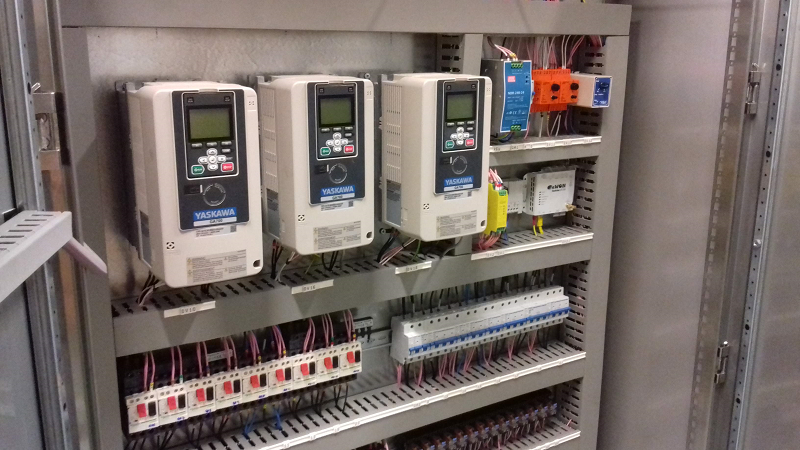

Шкаф управления с преобразователями частоты GA700
