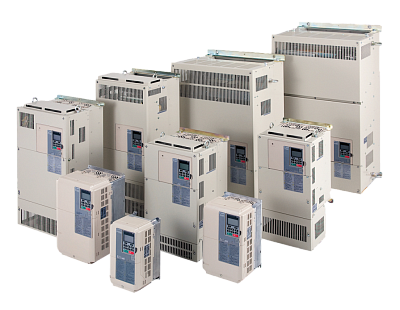

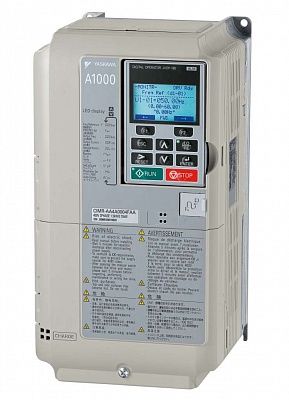

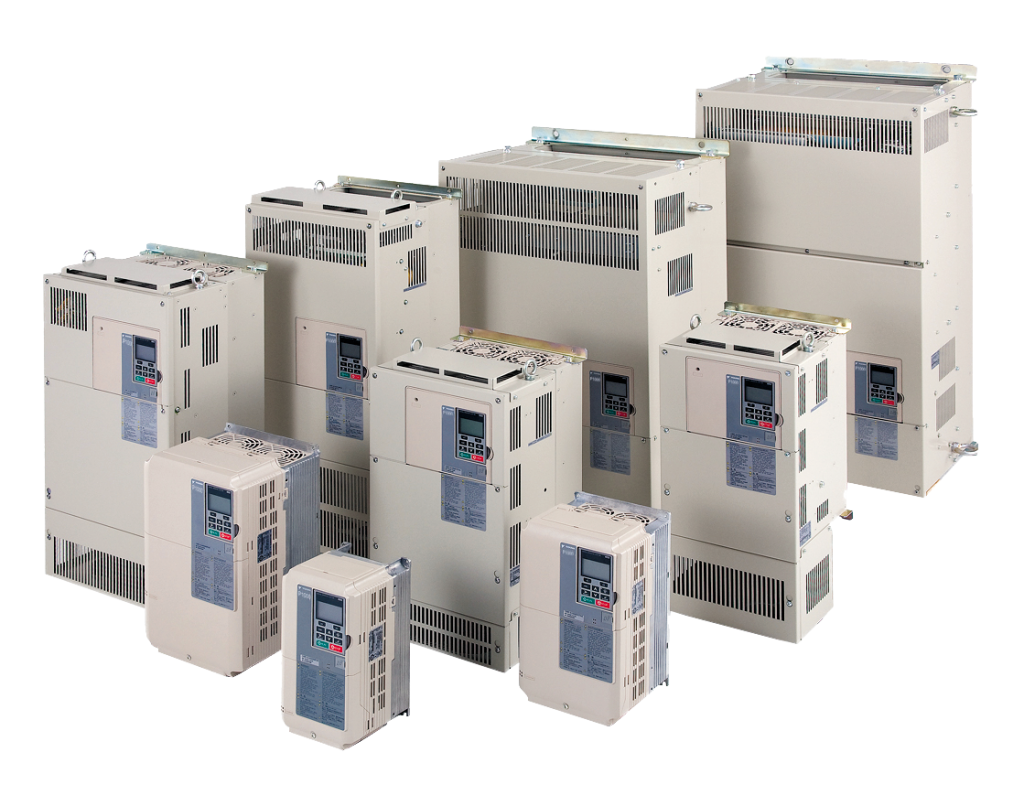

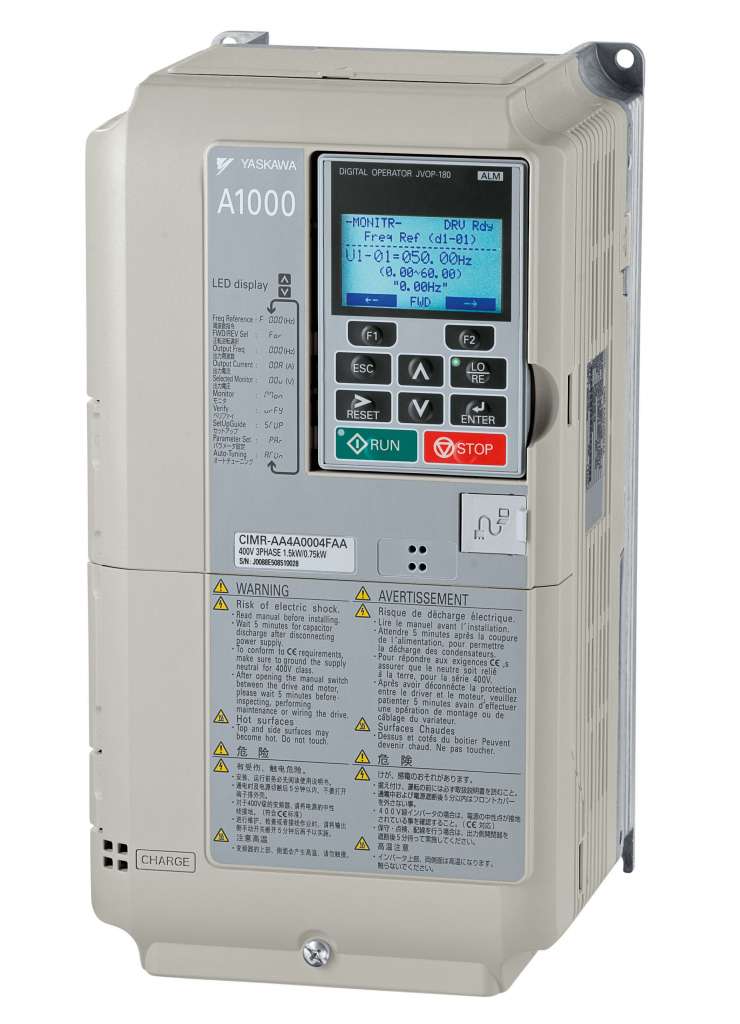

YASKAWA A1000 стандартные модели

   Преобразователь частоты YASKAWA A1000 создан с опорой на многолетний опыт разработки, производства и применения приводной техники. При создании ПЧ A1000 учитывалась необходимость обеспечения высоких моментных и динамических характеристик комплектного привода, высокую надежность ПЧ и его элементов, обеспечение экономии электроэнергии, универсальности его применения и простоты запуска и его обслуживания. По сравнению с предыдущими сериями F7 и E7 размеры A1000 удалось уменьшить в почти в 2 раза для моделей большой мощности, так же удалось снизить и вес.


   Основные технические характеристики серии A1000:


   - охватываемый моделями диапазон мощностей электродвигателями от 0,4 кВт до 630 кВт;

   - доступны модели с входным питанием 200В и 400В;

   - возможна работа группы ПЧ с питанием от цепи постоянного тока;

   - типы подключаемых электродвигателей: асинхронный, синхронные явно полюсные (IPM) и не явно полюсные моторы (SPM);

   - каждая модель может работать в двух диапазонах мощности в зависимости от нагрузки и выбранной перегрузочной способностью: нормальный режим (ND, перегрузка по току 120% в течении 60 сек) для центробежных насосов и вентиляторов и тяжелый режим (HD, перегрузка по току 150% в течении 60 сек) для приводов станков, конвейеров, миксеров, экструдеров и т.п.;

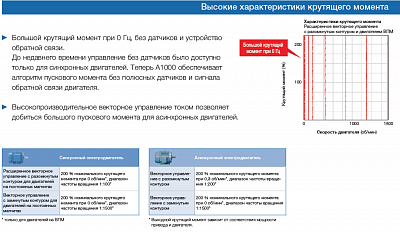

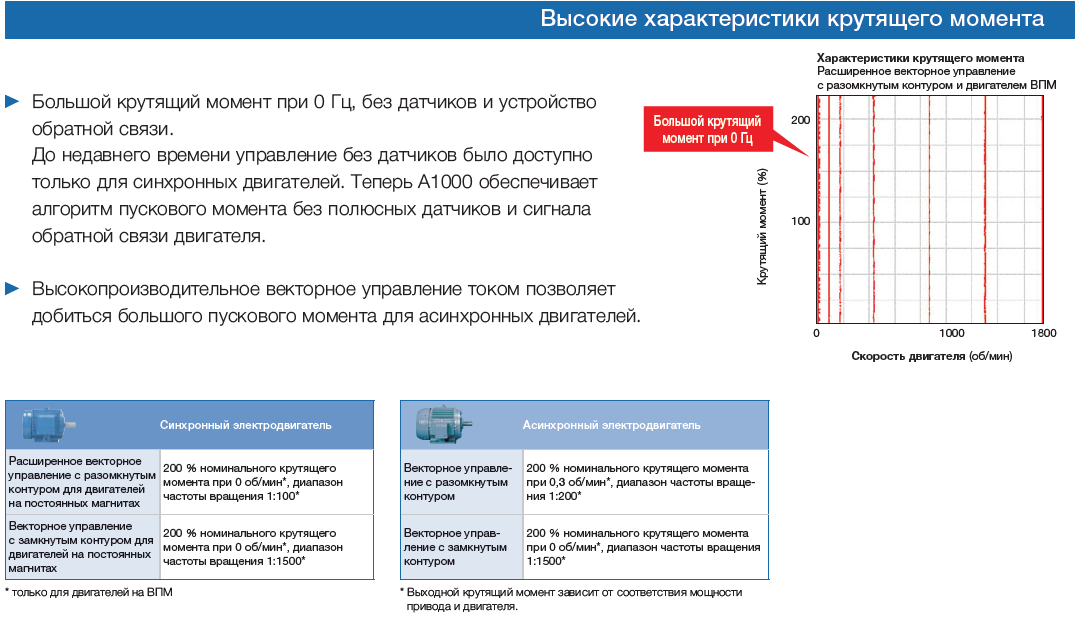

  - пусковой момент 200% на асинхронном моторе без дополнительного запаса по мощности, при скорости 0 Гц даже без использования датчика обратной связи с двигателя;

  - типы управления двигателем: вольт/частотный (U/f) с и без обратной связи по скорости, разомкнутое и замкнутое векторное управление для всех подключаемых электродвигателей;

  - диапазон выходной частоты от 0 до 400 Гц для стандартных моделей и 1000 Гц для специальных;

  - точность задания и отработки частоты: при цифровом управлении 0,01 Гц; при частотном управлении 1\32000; при аналоговом управлении 1/1000 от максимальной частоты, заданной в параметрах;

  - возможность обеспечения очень медленных разгонов и торможений исполнительных механизмов (например, дробилок) до 6000 секунд;

  - срок службы 10 лет при круглосуточной работе с нагрузкой 80% от номинала и температуре не более 40 С;

  - температура работы от -10 до +50 градусов Цельсия.


   Помимо стандартных для преобразователей частоты функций (типа переключения предустановленных скоростей, пропуска частот, ограничения и управления моментом, компенсаций проскальзывания и крутящего момента, торможением постоянным током, встроенный ПИД регулятор с функцией ожидания\спящего режима и т.п.) в данном преобразователи стоит обратить внимание на следующие функции:

   - предварительная настройка параметров для разных применений: насос, конвейер, компрессор, кран и т.д.;

   - функция автонастройки с возможностью учета момента инерции нагрузки на двигателе;

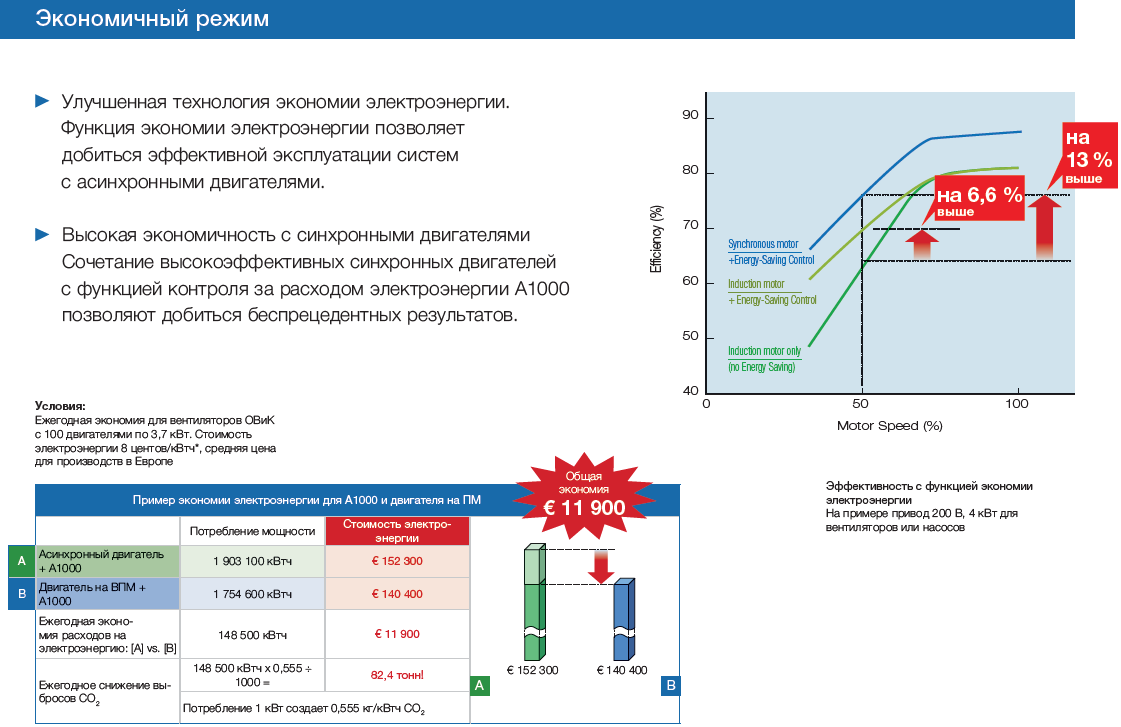

   - улучшенная функция энергосбережения обеспечивает снижение энергопотребления на насосах и вентиляторах при пониженных скоростях на 6,6% для асинхронных двигателей и 13% для синхронных двигателей;

   - функция встроенного контроллера для решения задач от простейшей логики до быстрых задач анализа работы двигателя. ПО для программирования DriveWorks EZ.

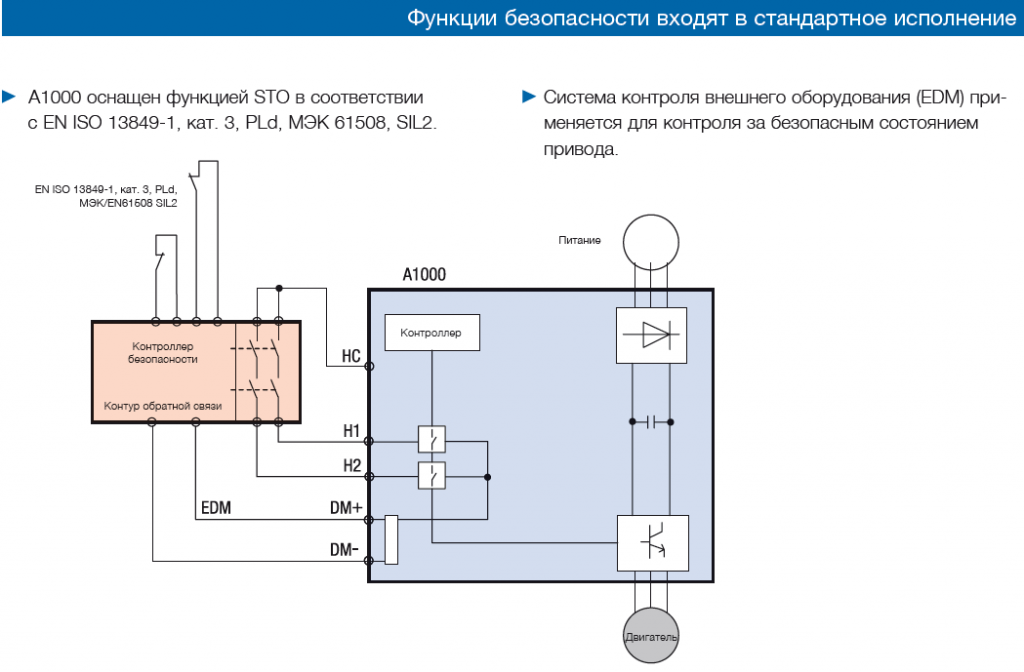

   - встроенная функция безопасного отключения двигателя класса ISO/EN 13849-1 Cat. 3 PLe SIL2;

   - встроенные функции диагностики и предупреждения о работе ПЧ и ресурсе его элементов;

   - поддерживаемые промышленные протоколы управления: Modbus RTU (встроен), CANopen, CC-link, DeviceNet, EtherCat, Ethernet/IP, MECHATROLINK-2, Modbus TCP/IP, Powerlink, PROFIBUS-DP, Profinet;

   - перенос параметров с одного ПЧ на другой при помощи пульта, клеммного модуля или специального блока;

   - пульт управления с ЖК дисплеем и поддержкой 11 европейских языков, включая русский.


    Так же доступны специальные модели: для применения на морском транспорте с сертификатом GL, с дополнительной защитой IP и специальным низкоуровневым ПО.

   Программное обеспечение DriveWizard Plus для настройки и диагностики частотных преобразователей Yaskawa.

   На данной странице так же размещена следующая документация на серию A1000: каталог моделей ПЧ и опций, инструкция по быстрому запуску и полное техническое руководство (мануал). В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.

Заказать товар Задать вопрос

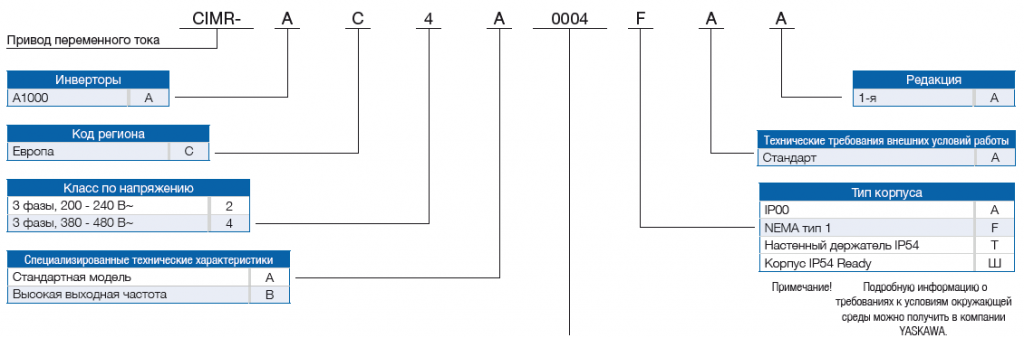

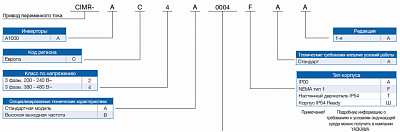

Список заказных кодов

Заказной код YASKAWA

Входное питание ПЧ

Режим нормальной мощности ND (120% перегрузки)

Тяжелый режим работы HD (150% перегрузки)

Альтернативный заказной код в торговых сетях

CIMR-AC4A0002FAA


3 фазы 400 В~

2,1 А

0,75 кВт

1,8 А

0,55 кВт

--

CIMR-AC4A0004FAA

4,1 А

1,5 кВт

3,4 А

0,75 кВт

--

CIMR-AC4A0005FAA

5,4 А

2,2 кВт

4,8 А

1,5 кВт

--

CIMR-AC4A0007FAA

6,9 А

3 кВт

5,5 А

2,2 кВт

--

CIMR-AC4A0009FAA

8,8 А

4 кВт

7,2 А

3 кВт

--

CIMR-AC4A0011FAA

11,1 А

5,5 кВт

9,2 А

4 кВт

--

CIMR-AC4A0018FAA

17,5 А

7,5 кВт

14,8 А

5,5 кВт

--

CIMR-AC4A0023FAA

23 А

11 кВт

18 А

7,5 кВт

--

CIMR-AC4A0031FAA

31 А

15 кВт

24 А

11 кВт

--

CIMR-AC4A0038FAA

38 А

18,5 кВт

31 А

15 кВт

--

CIMR-AC4A0044FAA

44 А

22 кВт

39 А

18,5 кВт

--

CIMR-AC4A0058AAA

58 А

30 кВт

45 А

22 кВт

--

CIMR-AC4A0072AAA

72 А

37 кВт

60 А

30 кВт

--

CIMR-AC4A0088AAA

88 А

45 кВт

75 А

37 кВт

--

CIMR-AC4A0103AAA

103 А

55 кВт

91 А

45 кВт

--

CIMR-AC4A0139AAA

139 А

75 кВт

112 А

55 кВт

--

CIMR-AC4A0165AAA

165 А

90 кВт

150 А

75 кВт

--

CIMR-AC4A0208AAA

208 А

110 кВт

180 А

90 кВт

--

CIMR-AC4A0250AAA

250 А

132 кВт

216 А

110 кВт

--

CIMR-AC4A0296AAA

296 А

160 кВт

260 А

132 кВт

--

CIMR-AC4A0362AAA

362 А

185 кВт

304 А

160 кВт

--

CIMR-AC4A0414AAA

414 А

220 кВт

370 А

185 кВт

--

CIMR-AC4A0515AAA

515 А

250 кВт

450 А

220 кВт

--

CIMR-AC4A0675AAA

675 А

355 кВт

605 А

315 кВт

--

CIMR-AC4A0930AAA

930 А

500 кВт

810 А

450 кВт

--

CIMR-AC4A1200AAA

1200 А

630 кВт

1090 А

560 кВт

--
