ASCON TECNOLOGIC D3

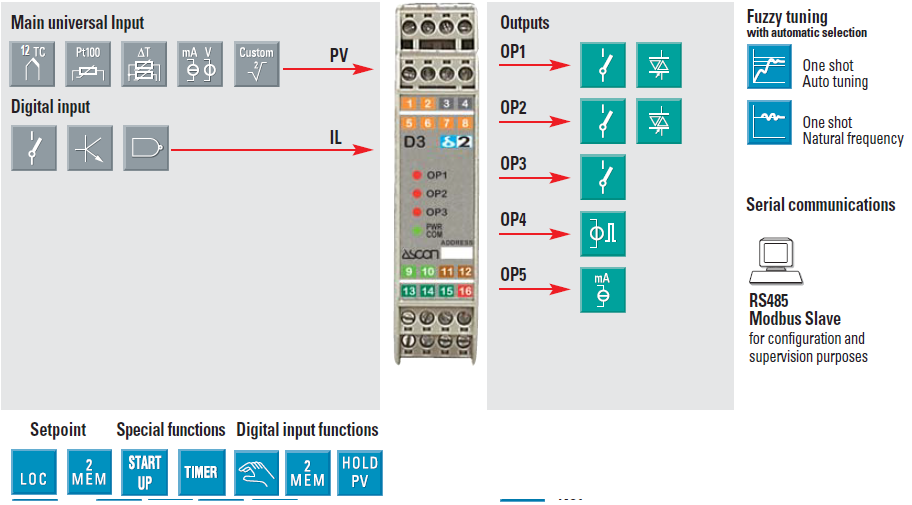

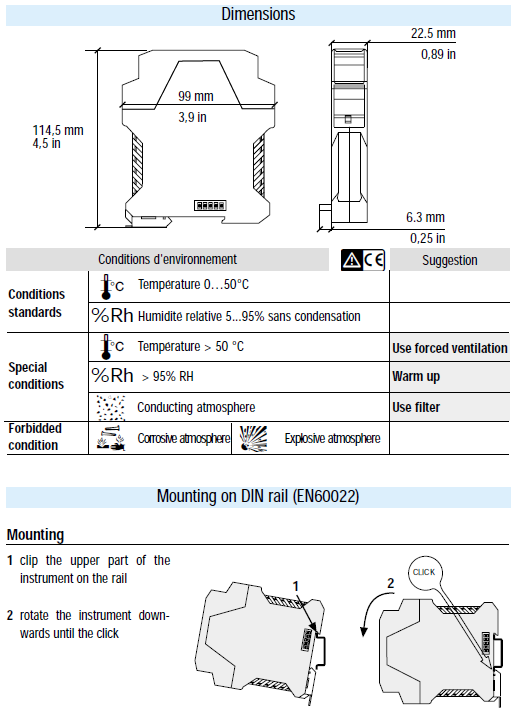

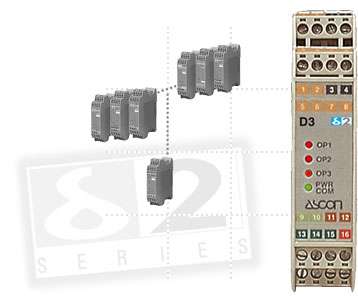

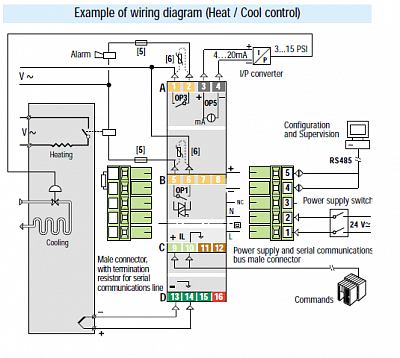

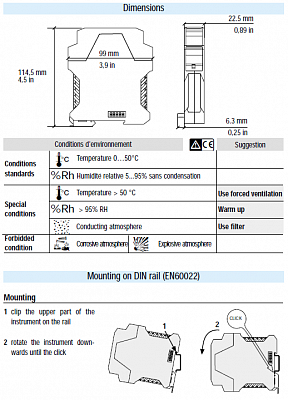

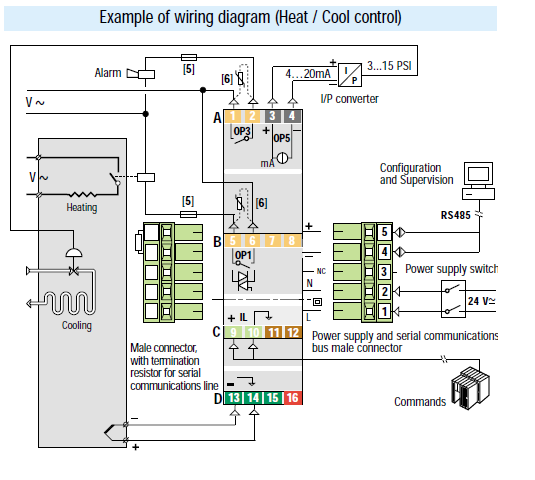

ASCON TECNOLOGIC регулятор D3 общий вид новый ASCON TECNOLOGIC регулятор D3 общий вид ASCON TECNOLOGIC регулятор D3 подключения и функции ASCON TECNOLOGIC регулятор D3 пример электрических подключений ASCON TECNOLOGIC регулятор D3 габаритные размеры и установка на DIN рейку
Универсальный регулятор (температурный контроллер) ASCON TECNOLOGIC D3 серии DeltaDue для управления регуляторами мощности, клапанами или горелками и монтажа на DIN-рейку с интерфейсом RS485 ModBus-RTU.

Основные функции D3:
  • Алгоритмы управления: ON\OFF (гистерезис), ПИД регулятор одинарного и двойного действия с автонастройкой;
  • Управляющий аналоговым выходом или дискретными выходам "больше\меньше" для управления клапаном;
  • Встроенный таймер с 3 режимами работы;
  • Дискретный вход с 4 вариантами использования.

Технические характеристики D3:
  • универсальный аналоговый вход: термопары L, J, T, K, S, R, B, N, E, Ni-NiMo, W3, W5, термосопротивления PT100, мА, мВ, В;
  • 1 дискретный вход: NPN, TTL, сухой контакт;
  • 4 дискретных выхода: OUT1 реле SPST-NO 2 А или транзистор 1 А 250 В~, OUT2 реле SPST-NO 2 А или транзистор 1 А 250 В~, или транзистор для управления твердотельными реле (SSR), OUT3 реле SPST-NO 2 А, OUT4 транзистор для управления твердотельными реле (SSR);
  • питание 24 В=/В~;
  • размеры корпуса 22,5 x 99 х 114,5 мм.


Применение: многозонные газовые печи, системы управления подачей пара и т.п.

Обратите также внимание на другие устройства этой серии:
Универсальный регулятор D1
Универсальный регулятор D2
Повторители и шлюзы Modbus серии DeltaDue
Модули ввода\вывода Modbus серии DeltaDue
Заказать товар Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код ASCON TECNOLOGIC

Описание модели D3

Заказной код ASCON TECNOLOGIC

Описание модели D3

D3-5150-0000
D351500000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, 2 аналоговых входа для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, 1 дискр.вх, 1 транз.вых., RS485, 24В~/=

D3-5550-0000
D355500000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, 2 аналоговых входа для термопар, термосопротивлений, мB, мА, В, OUT 1 Triac, OUT 2 Triac, 1 дискр.вх, 1 транз.вых., RS485, 24В~/=

D3-5152-0000
D351500000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, 2 аналоговых входа для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, управление сервоклапаном, 1 дискр.вх, 1 транз.вых., RS485, 24В~/=

D3-5156-0000
D351560000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, 2 аналоговых входа для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, OUT5 4-20 мА, 1 дискр.вх, 1 транз.вых., RS485, 24В~/=

D3-5157-0000
D351570000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, 2 аналоговых входа для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, управление сервоклапаном, OUT5 4-20 мА, 1 дискр.вх, 1 транз.вых., RS485, 24В~/=

---

---

D3-5150-2000
D351520000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, 2 аналоговых входа для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, 1 дискр.вх, 1 транз.вых., RS485, таймер, 24В~/=

D3-5550-2000
D355520000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, 2 аналоговых входа для термопар, термосопротивлений, мB, мА, В, OUT 1 Triac, OUT 2 Triac, 1 дискр.вх, 1 транз.вых., RS485, таймер, 24В~/=

D3-5152-2000
D351520000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, 2 аналоговых входа для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, управление сервоклапаном, 1 дискр.вх, 1 транз.вых., RS485, таймер, 24В~/=

D3-5156-2000
D351562000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, 2 аналоговых входа для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, OUT5 4-20 мА, 1 дискр.вх, 1 транз.вых., RS485, таймер, 24В~/=

D3-5157-2000
D351572000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, 2 аналоговых входа для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, управление сервоклапаном, OUT5 4-20 мА, 1 дискр.вх, 1 транз.вых., RS485, таймер, 24В~/=

---

---
