ASCON TECNOLOGIC D1

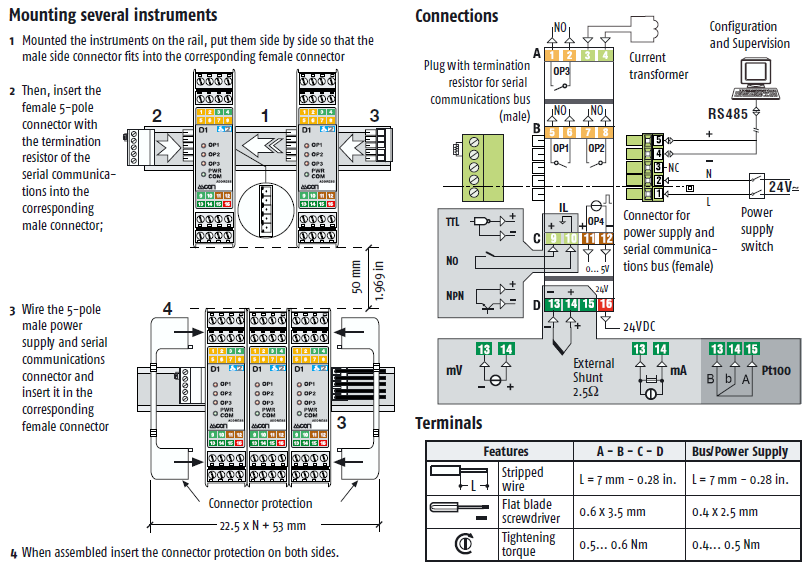

ASCON TECNOLOGIC регулятор D1 общий вид ASCON TECNOLOGIC регулятор D1 подключения и функции ASCON TECNOLOGIC регулятор D1 электрическая схема подключений и правила монтажа ASCON TECNOLOGIC регулятор D1 габаритные размеры ASCON TECNOLOGIC регулятор D1 варианты подключений по RS485 ASCON TECNOLOGIC регулятор D1 общий вид

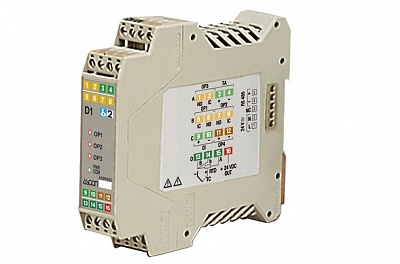

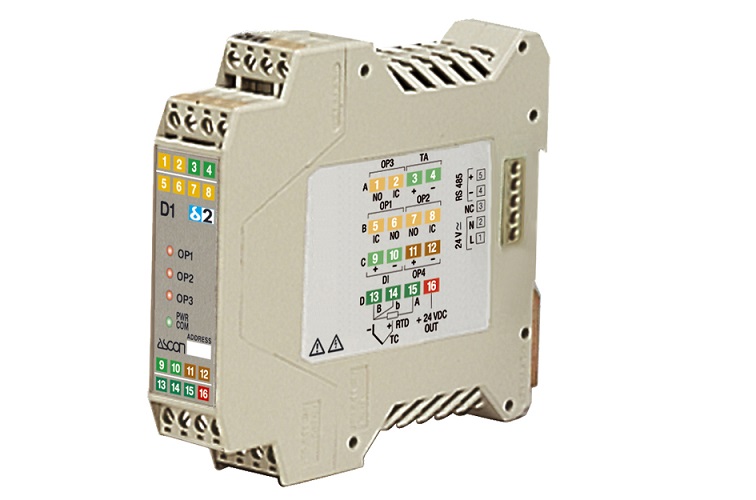

Универсальный регулятор (температурный контроллер) ASCON TECNOLOGIC D1 серии DeltaDue для монтажа на DIN-рейку с интерфейсом RS485 ModBus-RTU.

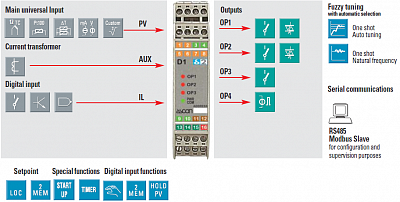

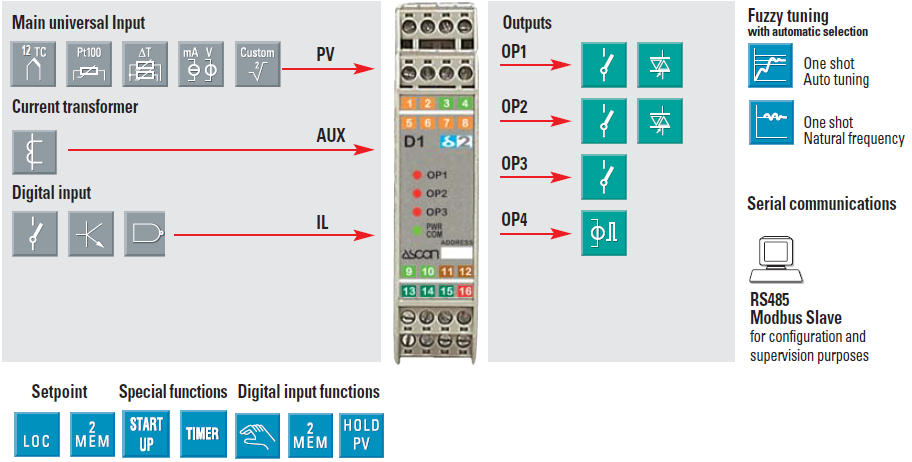

Основные функции D1

  • Алгоритмы управления: ON\OFF (гистерезис), ПИД регулятор одинарного и двойного действия с автонастройкой;
  • Подключение трансформатора тока для контроля нагревательных элементов;
  • Встроенный таймер с 3 режимами работы;
  • Дискретный вход с 4 вариантами использования.

Технические характеристики D1:

  • универсальный аналоговый вход: термопары L, J, T, K, S, R, B, N, E, Ni-NiMo, W3, W5, термосопротивления PT100, мА, мВ, В;
  • 1 дискретный вход: NPN, TTL, сухой контакт;
  • 4 дискретных выхода: OUT1\OUT2 реле SPST-NO 2 А или транзистор для управления твердотельными реле (SSR), OUT3 реле SPST-NO 2 А, OUT4 транзистор для управления твердотельными реле (SSR);
  • питание 24 В=/В~;

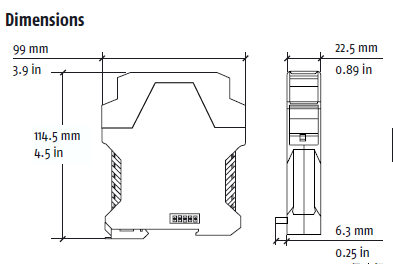

  • размеры корпуса 22,5 x 99 х 114,5 мм.


Обратите также внимание на другие устройства этой серии:
Универсальный регулятор (температурный контроллер) D2
Универсальный регулятор (температурный контроллер) D3
Повторители и шлюзы Modbus серии DeltaDue
Модули ввода\вывода Modbus серии DeltaDue
Заказать товар Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код ASCON TECNOLOGIC

Описание модели D1

Заказной код ASCON TECNOLOGIC

Описание модели D1

D1-5050-0000
D150500000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, 1 вх, 1 транз. вых, RS485, 24В~/=

D1-5150-0000
D151500000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, 1 вх, 1 транз. вых, RS485, 24В~/=

D1-5350-0000
D153500000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 Triac, 1 вх, 1 транз. вых, RS485, 24В~/=

D1-5550-0000
D155500000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 Triac, OUT 2 Triac, 1 вх, 1 транз. вых, RS485, 24В~/=

D1-5053-0000
D150530000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, 1 вх, 1 транз. вых, RS485, 1 вх для трансформаторов тока, 24В~/=

D1-5153-0000
D151530000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, 1 вх, 1 транз. вых, RS485, 1 вх для трансформаторов тока, 24В~/=

D1-5353-0000
D153530000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 Triac, 1 вх, 1 транз. вых, RS485, 1 вх для трансформаторов тока, 24В~/=

D1-5553-0000
D155530000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 Triac, OUT 2 Triac, 1 вх, 1 транз. вых, RS485, 1 вх для трансформаторов тока, 24В~/=

D1-5050-2000
D150502000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, 1 вх, 1 транз. вых, RS485, таймер, 24В~/=

D1-5150-2000
D151502000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, 1 вх, 1 транз. вых, RS485, таймер, 24В~/=

D1-5350-2000
D153502000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 Triac, 1 вх, 1 транз. вых, RS485, таймер, 24В~/=

D1-5550-2000
D155502000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 Triac, OUT 2 Triac, 1 вх, 1 транз. вых, RS485, таймер, 24В~/=

D1-5053-2000
D150532000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, 1 вх, 1 транз. вых, RS485, 1 вх для трансформаторов тока, таймер, 24В~/=

D1-5153-2000
D151532000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 реле, OUT 2 реле, 1 вх, 1 транз. вых, RS485, 1 вх для трансформаторов тока, таймер, 24В~/=

D1-5353-2000
D153532000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 Triac, 1 вх, 1 транз. вых, RS485, 1 вх для трансформаторов тока, таймер, 24В~/=

D1-5553-2000
D155532000

Универсальный контроллер-регулятор, монтаж на DIN-рейку, аналоговый вход для термопар, термосопротивлений, мB, мА, В, OUT 1 Triac, OUT 2 Triac, 1 вх, 1 транз. вых, RS485, 1 вх для трансформаторов тока, таймер, 24В~/=
