YASKAWA SGMXJ

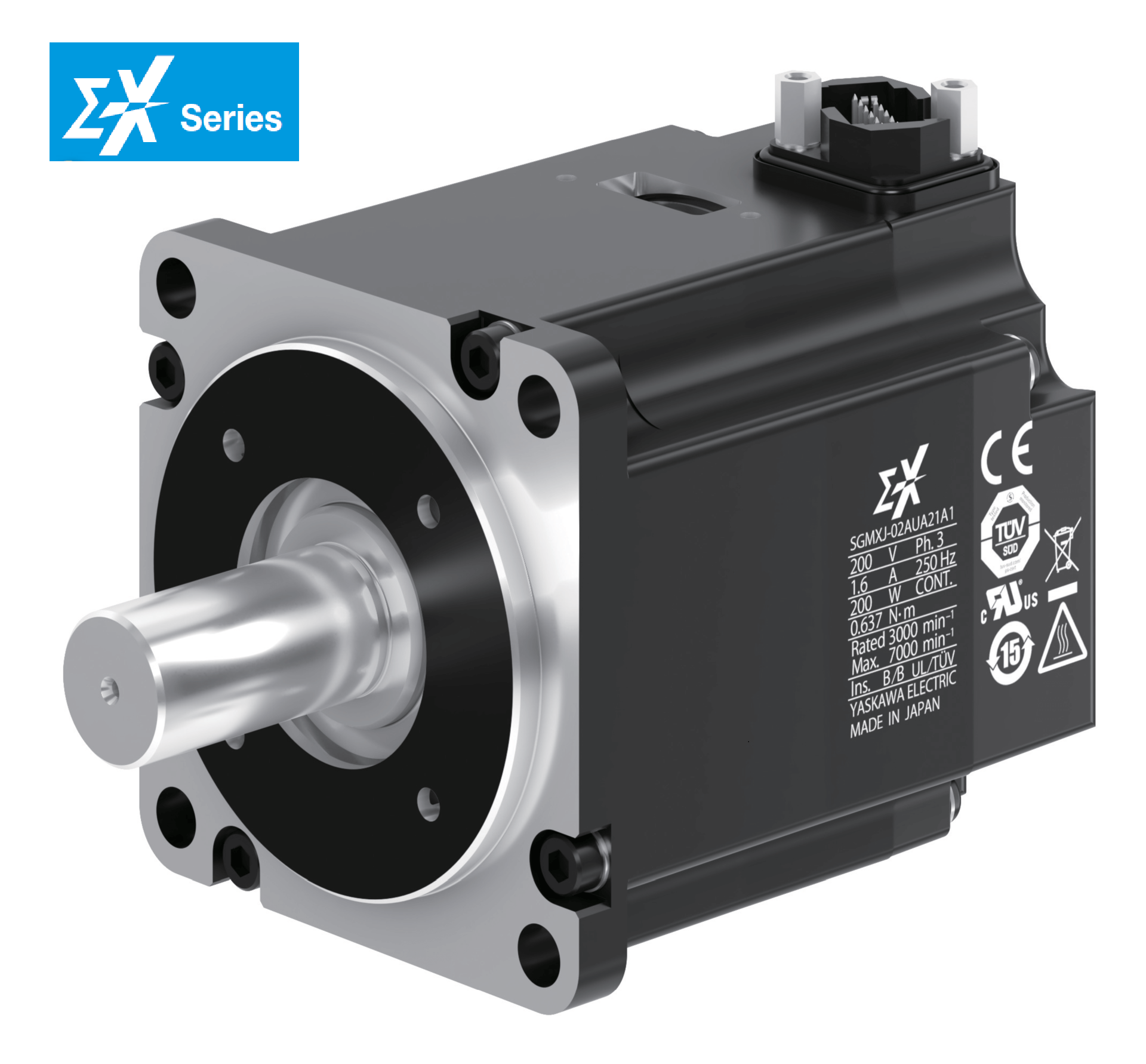

Сервомотор переменного тока YASKAWA SGMXJ общий вид Сервомотор переменного тока YASKAWA SGMXJ описание энкодра Сервомотор переменного тока YASKAWA SGMXJ расшифровка заказного кода Сервомотор переменного тока YASKAWA SGMXJ габаритные и присоединительные размеры

Двигатели YASKAWA SGMXJ серии Sigma-X характеризуются средним моментом инерции и высокой скоростью вращения

У всех двигателей SGMXJ максимальная скорость равна 7000 об/мин, что на 1000 об/мин больше, чем у двигателей SGM7J. Увеличение максимальной скорости позволяет значительно повысить производительность оборудования. Кроме того, во всех двигателях серии Sigma-X установлены 26-битные абсолютные энкодеры (67108864 имп/об), разрешение которых в 4 раза больше по сравнению с предыдущей серией Sigma-7.

Также в двигателях серии Sigma-X установлены дополнительные датчики, позволяющие точно определить состояние двигателя и предотвратить внезапные отказы. Это датчики ускорения, датчики диагностики подшипников, датчик масляного уплотнения и другие.

Особенности модели SGMXJ

  • 26-битный абсолютный энкодер высокого разрешения;
  • Доступны варианты со встроенным тормозом;
  • Присоединительные размеры фланца полностью совпадают с предыдущей серией Sigma-7;
  • Разъёмы силового и энкодерного кабелей полностью совпадают с предыдущей серией Sigma-7;
  • Средний момент инерции, высокая скорость.

Характеристики двигателей модели SGMXJ

  • Входное питание 200 В переменного напряжения;
  • Мощность от 0,05 кВт до 0,75 кВт;
  • Номинальная скорость 3000 об/мин;
  • Максимальная скорость 7000 об/мин;
  • Диапазон номинального крутящего момента 0,159 – 2,39 Нм;
  • Диапазон максимального кратковременного крутящего момента 0,557 – 8,36 Нм.
Задать вопрос

Документы

ВСЕ RU EN

Список заказных кодов

Заказной код YASKAWA

Описание сервопривода

SGMXJ-01AUA6S

Серводвигатель переменного тока 220 В 3 фазы, 0.1 кВт (0.318 Нм номинальный, 1.11 Нм максимальный) 26 бит абсолютный энкодер (с батарейкой), с масляным уплотнением

SGMXJ-01AWA6S

Серводвигатель переменного тока 220 В 3 фазы, 0.1 кВт (0.318 Нм номинальный, 1.11 Нм максимальный) 26 бит абсолютный энкодер (без батарейки), с масляным уплотнением

SGMXJ-02AUA6S

Серводвигатель переменного тока 220 В 3 фазы, 0.2 кВт (0.637 Нм номинальный, 2.23 Нм максимальный) 26 бит абсолютный энкодер (с батарейкой), с масляным уплотнением

SGMXJ-02AWA6S

Серводвигатель переменного тока 220 В 3 фазы, 0.2 кВт (0.637 Нм номинальный, 2.23 Нм максимальный) 26 бит абсолютный энкодер (без батарейки), с масляным уплотнением

SGMXJ-04AUA6S

Серводвигатель переменного тока 220 В 3 фазы, 0.4 кВт (1.27 Нм номинальный, 4.46 Нм максимальный) 26 бит абсолютный энкодер (с батарейкой), с масляным уплотнением

SGMXJ-04AWA6S

Серводвигатель переменного тока 220 В 3 фазы, 0.4 кВт (1.27 Нм номинальный, 4.46 Нм максимальный) 26 бит абсолютный энкодер (без батарейки), с масляным уплотнением

SGMXJ-06AUA6S

Серводвигатель переменного тока 220 В 3 фазы, 0.6 кВт (1.91 Нм номинальный, 6.69 Нм максимальный) 26 бит абсолютный энкодер (с батарейкой), с масляным уплотнением

SGMXJ-06AWA6S

Серводвигатель переменного тока 220 В 3 фазы, 0.6 кВт (1.91 Нм номинальный, 6.69 Нм максимальный) 26 бит абсолютный энкодер без батарейки), с масляным уплотнением

SGMXJ-08AUA6S

Серводвигатель переменного тока 220 В 3 фазы, 0.75 кВт (2.39 Нм номинальный, 8.36 Нм максимальный) 26 бит абсолютный энкодер (с батарейкой), с масляным уплотнением

SGMXJ-08AWA6S

Серводвигатель переменного тока 220 В 3 фазы, 0.75 кВт (2.39 Нм номинальный, 8.36 Нм максимальный) 26 бит абсолютный энкодер (без батарейки), с масляным уплотнением

SGMXJ-01AUA6E

Серводвигатель переменного тока 220 В 3 фазы, 0.1 кВт (0.318 Нм номинальный, 1.11 Нм максимальный) 26 бит абсолютный энкодер (с батарейкой), с масляным уплотнением, с встроенным тормозом

SGMXJ-01AWA6E

Серводвигатель переменного тока 220 В 3 фазы, 0.1 кВт (0.318 Нм номинальный, 1.11 Нм максимальный) 26 бит абсолютный энкодер (без батарейки), с масляным уплотнением, с встроенным тормозом

SGMXJ-02AUA6E

Серводвигатель переменного тока 220 В 3 фазы, 0.2 кВт (0.637 Нм номинальный, 2.23 Нм максимальный) 26 бит абсолютный энкодер (с батарейкой), с масляным уплотнением, с встроенным тормозом

SGMXJ-02AWA6E

Серводвигатель переменного тока 220 В 3 фазы, 0.2 кВт (0.637 Нм номинальный, 2.23 Нм максимальный) 26 бит абсолютный энкодер (без батарейки), с масляным уплотнением, с встроенным тормозом

SGMXJ-04AUA6E

Серводвигатель переменного тока 220 В 3 фазы, 0.4 кВт (1.27 Нм номинальный, 4.46 Нм максимальный) 26 бит абсолютный энкодер (с батарейкой), с масляным уплотнением, с встроенным тормозом

SGMXJ-04AWA6E

Серводвигатель переменного тока 220 В 3 фазы, 0.4 кВт (1.27 Нм номинальный, 4.46 Нм максимальный) 26 бит абсолютный энкодер (без батарейки), с масляным уплотнением, с встроенным тормозом

SGMXJ-06AUA6E

Серводвигатель переменного тока 220 В 3 фазы, 0.6 кВт (1.91 Нм номинальный, 6.69 Нм максимальный) 26 бит абсолютный энкодер (с батарейкой), с масляным уплотнением, с встроенным тормозом

SGMXJ-06AWA6E

Серводвигатель переменного тока 220 В 3 фазы, 0.6 кВт (1.91 Нм номинальный, 6.69 Нм максимальный) 26 бит абсолютный энкодер без батарейки), с масляным уплотнением, с встроенным тормозом

SGMXJ-08AUA6E

Серводвигатель переменного тока 220 В 3 фазы, 0.75 кВт (2.39 Нм номинальный, 8.36 Нм максимальный) 26 бит абсолютный энкодер (с батарейкой), с масляным уплотнением, с встроенным тормозом

SGMXJ-08AWA6E

Серводвигатель переменного тока 220 В 3 фазы, 0.75 кВт (2.39 Нм номинальный, 8.36 Нм максимальный) 26 бит абсолютный энкодер (без батарейки), с масляным уплотнением, с встроенным тормозом
