ОСУ «БЕТА+ ЗФ» содержит полный набор циклов с радиальной, тангенциальной и диагональной подачами. Циклы нарезания (фрезерования) цилиндрических прямозубых, косозубых (рис 3) и червячных колес осуществляются методом обкатки червячной фрезой обрабатываемой заготовки с непрерывным делением. Циклы выполняются попутным или встречным фрезерованием в один или несколько проходов. Любой из циклов обработки (попутный, встречный или их сочетание) могут выполняться как с осевым, так и с радиальным врезанием, что значительно расширяет номенклатуру обрабатываемых изделий.
Благодаря математическому аппарату системы управления, вход и выход инструмента из заготовки рассчитывается автоматически, по наиболее оптимальной траектории, что существенно сокращает время обработки при серийном производстве.
ОСУ «БЕТА+ ЗФ» обеспечивает следующие режимы работы:

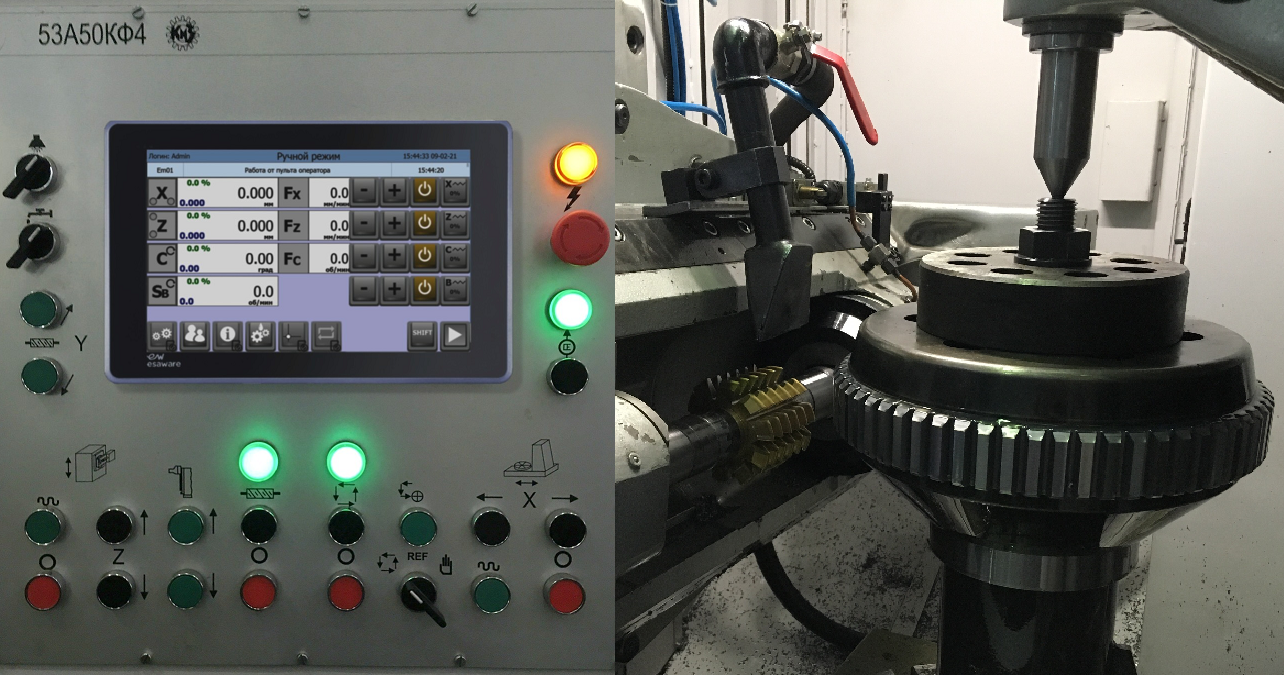

Ручной режим – в этом режиме станка оператор имеет возможность задавать мерные перемещения, задавать перемещение по выбранной оси с фиксированной скоростью от внешнего маховика, задавать перемещение по выбранной оси с заданной скоростью от внешних кнопок. «Ручной режим» позволяет пользователю осуществлять перемещение осей X, Z, Y (стол, суппорт и шифтинг) и вращение осей C, B (заготовка и инструмент). Доступно задание коррекции скорости подачи осей. Данный режим в основном используется для подготовительных операций во время наладки и реализации задач по проверке работы станка и оснастки.
Полуавтоматический режим – режим автоматического выполнения цикла обработки, где вертикальное и радиальное перемещение фрезы определяются координатами, заданными оператором, а не рассчитаны системой управления. В основном режим применяется, когда проверяются новые технологически режимы обработки новой номенклатуры деталей.
Автоматический режим – режим обработки производится по координатам, полностью рассчитанным системой управления. Этот режим не требует подготовительных действий оператора для настройки координат цикла. Вертикальные координаты входа фрезы в обработку и выхода из обработки, радиальные координаты глубины врезания по проходам автоматически рассчитываются системой управления. Автоматический расчёт возможен для фрез, изготовленных по ГОСТу или по ТУ с учетом различной толщины зуба фрезы.
Система предусматривает сохранение программ (карт наладки) изготовления деталей в энерго независимой памяти, что существенно сокращает время переналадки станка при широкой номенклатуре изготавливаемых шестерен.
ОСУ ведет сбор и обеспечивает хранение данных о работе станка, режимах обработки деталей, действиях оператора, что может быть использовано для оптимизации работы станка, планирования его обслуживания, диагностики узлов и механизмов, контроля состояния электроавтоматики.
