Модернизация токарно-карусельного станка 1525 с СИПУ АЛЬФА+

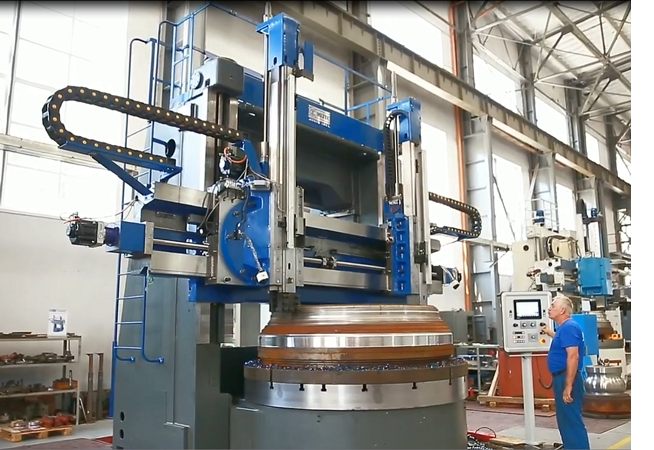

Двухстоечный токарно-карусельный станок 1525 с СИПУ АЛЬФА+ обрабатывает деталь

Токарно-карусельный двухстоечный станок 1525 предназначен для токарной обработки заготовок различных деталей диаметром до 2,5 м, высотой до 1,6 м и весом до 16 тонн, из черных и цветных металлов.

На токарно-карусельном станке 1525 можно производить обтачивание и растачивание цилиндрических и конических поверхностей, протачивание торцовых поверхностей, прорезание кольцевых канавок, сверление, зенкерование и развертывание центральных отверстий. Протачивание торцовых поверхностей можно производить с постоянной скоростью резания.

Модернизация станка была выполнена ООО "ЮЗТС" (https://www.uzts-sedin.com) с использованием в качестве системы управления СИПУ АЛЬФА+ и приводной техники YASKAWA

Система индикации и позиционного управления (СИПУ) позволила обеспечить необходимый функции для работы станка: точение с постоянством скорости резанья, обработку конических деталей, ручные режимы работы оператора. Возможность создания программ обработки как преднабором перемещений, так и запоминанием действий оператора расширила возможности станка и повысило удобство работы на нем оператора. Так же система обеспечивает регистрацию в журнале событий и аварий, времени включения и выключения станка, действий оператора, режимов работы станка и его элементов для анализа эффективности использования станка и прогнозирования его обслуживания.

Использование синхронных сервоприводов серии Sigma-7 YASKAWA позволило, уменьшить размеры шкафа управления, повысить точность обработки  и снизить энергопотребление станка. Использование ПЧ GA700 для частотного регулирования скорости вращения план-шайбы расширило технологические возможности станка, отказ от многоступенчатой коробки передач упростило обслуживание.

Экран ручных режимов работы СИПУ для станка 1525
