Модернизация горизонтально-расточного станка 2А637 с СИПУ АЛЬФА+

Компания ООО «КоСПА» поставила и успешно ввела в эксплуатацию Систему Индикации и Позиционного Управления (СИПУ) АЛЬФА+ для горизонтально-расточного станка 2А637. Станок предназначен для комплексной механической обработки корпусных деталей массой до 10 т, выполняя операции растачивания и развертывания отверстий по точным координатам; фрезерования плоскостей, пазов, уступов; сверления, рассверливания, центрирования и зенкерования отверстий; нарезания резьбы в отверстиях метчиками.

Комплект оборудования СИПУ состоит из панельного контроллера ESA с сенсорным экраном 12"преобразователя частоты YASKAWA GA700 для управления главным шпинделем двигателя, сервоприводы YASKAWA серии SIGMA-5 для движения осей подач и стола, модулей входов/выходов VIPA для управления всеми элементами электроавтоматики. Все оборудование объединено высокоскоростным промышленным интерфейсом EtherCat.

По мнению многих станкостроительных компанией, основным слабым местом данного станка является поворотный стол. В следствие наличия большого количества передач, в механике стола имеются существенные люфты, которые сильно усложняют точное позиционирование деталей. ООО «КоСПА» нашла решение данной проблемы – в центр стола был установлен круговой измерительный датчик с высоким разрешением. Данные с датчика были заведены напрямую в сервопривод. В итоге, точность позиционирования стола теперь составляет 0.001 градуса.

В отличие от другие систем УЦИ, СИПУ АЛЬФА+ поддерживает функцию линейной интерполяции, что существенно расширяет функционал станка 2А637. Теперь на нем делать простые фрезерные операции, а именно обрабатывать кромки и фаски.

По вопросам подбора оборудования для станков и решения задач управления движения Вы можете обращаться к нашим специалистам по указанным на сайте контактам компании.

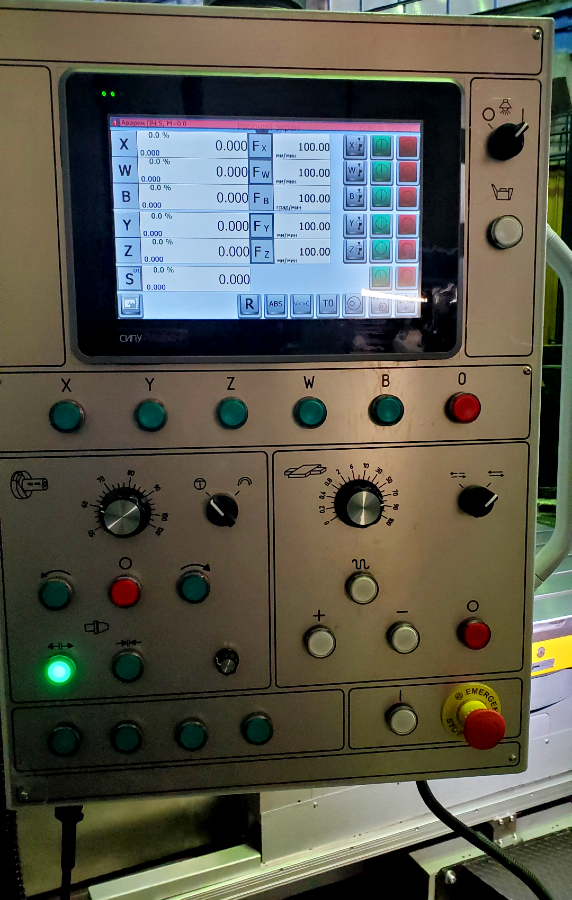

Горизонтально-расточной станок 2А637 с СИПУ АЛЬФА+ Привода Sigma-5 c Ethercat на станке Sigma-7 Пульт СИПУ АЛЬФА+ на станке 2А637
