Шкафы управления нагревателями и поддержания заданной температуры (ШУН).

ООО «КоСПА» изготавливает и поставляет шкафы управления электрическими нагревателями и поддержания заданной температуры. ШУН предназначен для точного поддержания температуры (ПИД-регулирование с автонастройкой), без перерегулирования, со счётчиком ресурса и диагностикой контура управления. Примерами применения могут являться ёмкости для поддержания температуры расплавленного мармелада и шоколада в кондитерских машинах, ёмкости термообработки продуктов питания, подача прогретой воды в закваску и т.п.

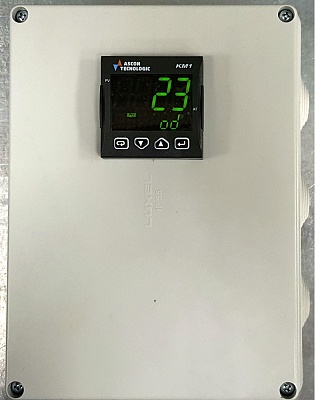

Шкаф управления нагревателями оснащается современным универсальным регулятором ASCON TECNOLOGIC серии KM1 (48×48):

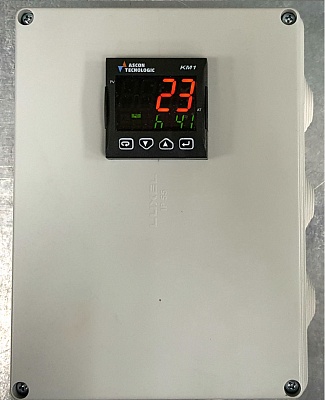

  • с контрастным LED-дисплеем с отображением двух величин: верхний индикатор с 4 цифрами высотой 15,5 мм и 3 цветами отображения — красным, зелёным и янтарным; нижний индикатор — 4 цифры высотой 7 мм зелёного цвета;
  • универсальный аналоговый вход: термосопротивления PT100 (2- или 3-проводная схема) и PT1000 (2-проводное подключение); термопары J, K, S, R, T;
  • питание шкафа от 100 до 230 В~;
  • управление режимом работы («Управление»/«Ожидание») по дискретному входу с отображением состояния регулятора на экране.


  • ПИД-регулирование с защитой от перерегулирования и одновременным управлением контуром нагрева и охлаждения;
  • автонастройка по одному нажатию кнопки;

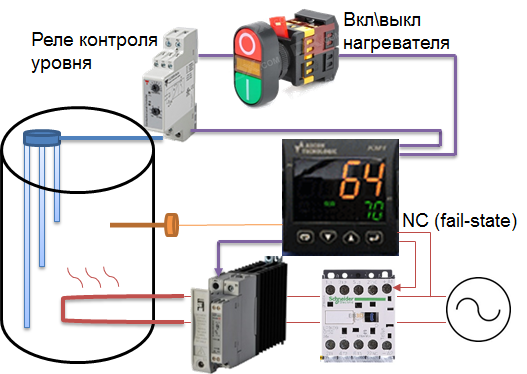

  • стандартная версия ШУН работает с нагревателями 220 В до 1,5 кВт (большие мощности — по согласованию); управление нагрузкой осуществляется ШИМ через твердотельное реле с функцией перехода через ноль, что обеспечивает как точность управления, так и устранение искажений питающей сети и создание радиопомех, характерных для фазового регулирования;
  • функция плавного прогрева ТЭНов для продления срока службы;
  • релейный выход 1: сигнал NC (нормально закрытый) — суммарный сигнал о неисправности датчика, контура управления нагревателем (LBA), прибора (отсутствие питания), превышение предельно допустимого значения.

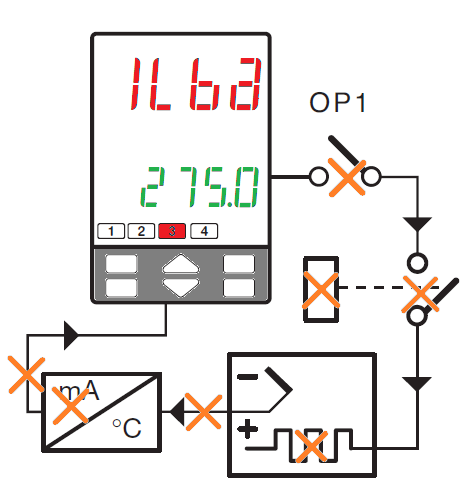

ASCON LBA Loop Breake Alarm - определение неисправности управляющего контура нагревателя или охладителя

  • релейный выход 2: сигнал NO (нормально открытый) — по достижению заданного значения (нижнее, верхнее, в допустимой зоне);
  • счётчик наработки регулятора и счётчик, сигнализирующий о периодическом обслуживании (замена датчика, например);
  • также доступны интерфейсы RS485 (Modbus RTU) или Ethernet (Modbus TCP) для контроля и управления шкафом. Возможно оснащение ШУН регулятором KM3P, обеспечивающим управление многоступенчатыми температурными процессами (8 шагов): варочные процессы, темперирование шоколада и т.п.

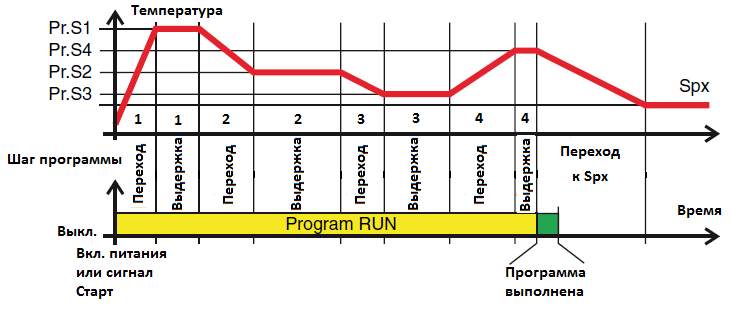

Программа температуры для регулятора KUBE

Также доступен модифицированный ШУН, предназначенный для одновременного управления контурами нагрева и охлаждения. В этом варианте нагрев осуществляется также электронагревателем по ШИМ-сигналу через ТТР, а охлаждение — открытием (с функцией защиты от частого срабатывания) клапана подачи хладагента. Для управления клапаном в этом случае используется второй релейный выход. Регулятор также позволяет настраивать соотношение коэффициентов мощности между контурами.

См. также Шкафы индикации и контроля технологических параметров (ШИК)
