Все больше и больше промышленного и бытового оборудования выпускается с охлаждением или термостатированием при использовании элементов Пельтье-Зеебека (Peltie elements, Thermoelectric Cooler, TEC). Но не смотря на прогресс в разработке и производстве более совершенных элементов, остается актуальным вопрос в современных и надежных контроллерах для управления этими элементами.
Элемент Пельтье-Зеебека – это полупроводниковый термоэлектрический преобразователь, в котором в зависимости от направления протекания тока на одной и той же поверхности реализуется или эффект Пельтье – охлаждение, или эффект Зеебека – нагрев.
Сейчас на рынке представлен достаточно большой выбор, как отдельных элементов разных производителей, так и готовых сборок с различными вариантами радиаторов с вентиляторами или без них.

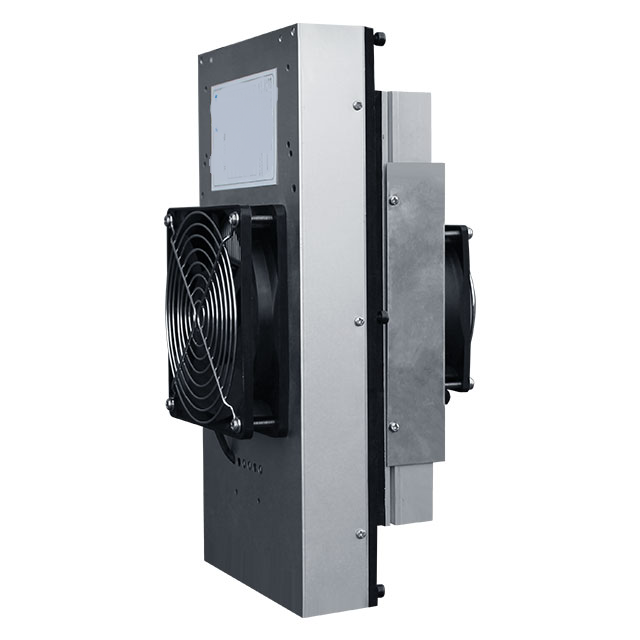

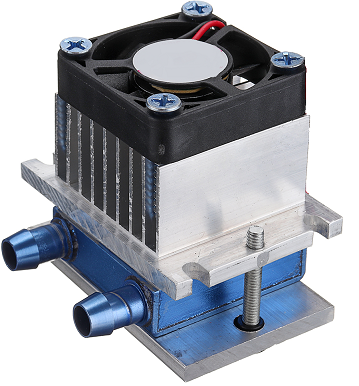

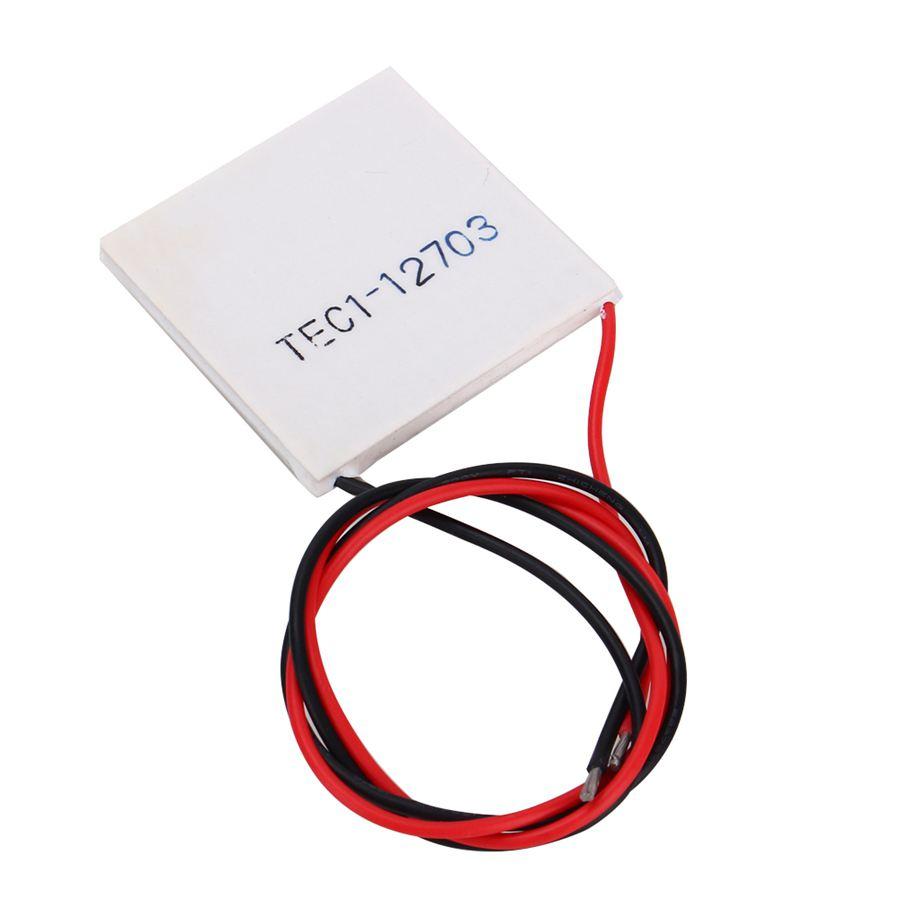

Элементы Пельтье-Зеебека и различные сборки на их базе.
Достоинства элементов Пельтье-Зеебека:
Основным не достатком, не смотря на прогресс в области полупроводников, является более низкий КПД элементов, по сравнению с компрессорным охлаждением, особенно заметный при больших мощностях охлаждения.
Однако во множестве применений нет потребности в больших мощностях охлаждения, в них вполне достаточно перепада температуры в 10-30 С в малом объеме. И в этом случае элементы Пельтье становятся наилучшим выбором для генерации холода и тепла.
Стоит отметить, что при широком выборе различных вариантов исполнения элементов Пельтье и сборок на их базе, очень мало предлагается готовых и качественных приборов для управления мощностью, подаваемой на элементы и температурой самих объектов охлаждения\нагрева.
Во-первых, это связано с тем, что при подаче на элементы низкочастотного ШИМ существенно падает КПД элементов (еще на 30 %), а значит, требуются использовать более совершенные и соответственно более дорогие схемы регулирования мощности.
Во-вторых, многие предлагаемые на рынке решения нацелены только на охлаждение и не имеют встроенной функции изменения полярности сигнала, позволяющей обеспечить нагрев. Это может снизить точность поддержания температуры и исключает возможность обеспечить подогрев оборудования без использования дополнительных элементов.
Так важны такие свойства контроллеров управления как:
Поэтому мы рады представить на российском рынке обновленный в 2018 году контроллер-регулятор TLK33G итальянской компании ASCON TECNOLOGIC предназначенный для прямого управления элементами Пельтье с током до 7 А.

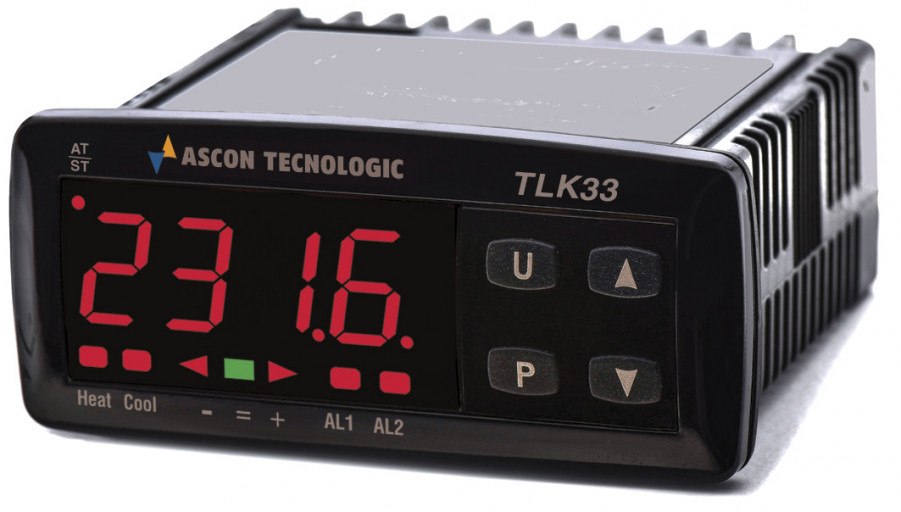

Передняя панели, экран и кнопки управления TLK33G.
Небольшие размеры прибора, строгий и лаконичный дизайн передней панели прибора позволяет использовать его в даже в хьюмидорах и винных шкафах бизнес класса. Наглядное и четкое представление данных о работе обеспечивает контрастный дисплей с дополнительными индикаторами состояния прибора и его выходов.
TLK33G может управлять элементами Пельтье для охлаждения и нагрева в режиме ручного задания мощности или поддерживать температуру в автоматическом режиме, используя ПИД алгоритм с двумя степенями свободы для повышения точности и компенсации возмущений. Для удобства и быстроты настройки регулятора предусмотрена функция автонастройки коэффициентов не требующая специальных навыков и знаний. Поддерживается работа с элементами и в режиме охлаждения и\или в режиме нагрева.

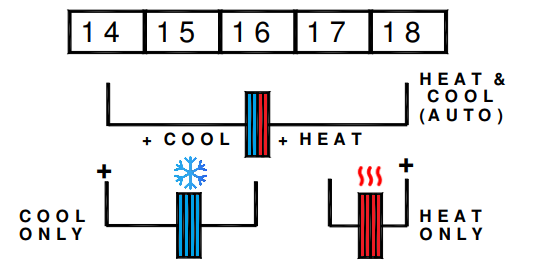

Варианты подключения элементов к TLK33G.
Управлять режимами работы контроллера-регулятора можно:

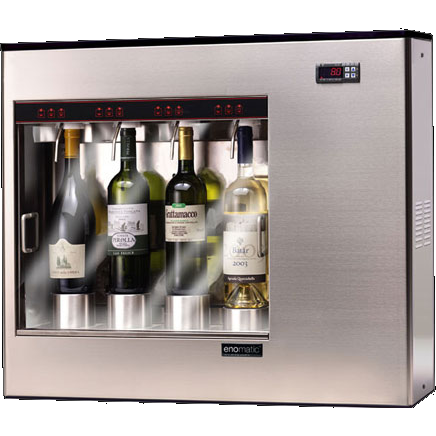

Примеры использования TLK33G для управления элементами Пельтье:
На базе контроллер-регулятора TLK33G можно легко реализовывать системы управления различным оборудованием для охлаждения и термостатирования, не расширяя номенклатуры покупных изделий и опираясь на неизменное качество и функционал продуктов ASCON TECNOLOGIC. Надеемся, данный прибор поможет российским производителям лабораторного, торгового и специализированного оборудования производить высококачественную и надежную продукцию.
