YASKAWA VIPA Controls: ПЛК MICRO и SLIO версии 3.0 поддерживают OPC UA

Объявлено о поддержки функции сервера OPC UA в программируемых контроллерах MICRO и SLIO версии 3.0.

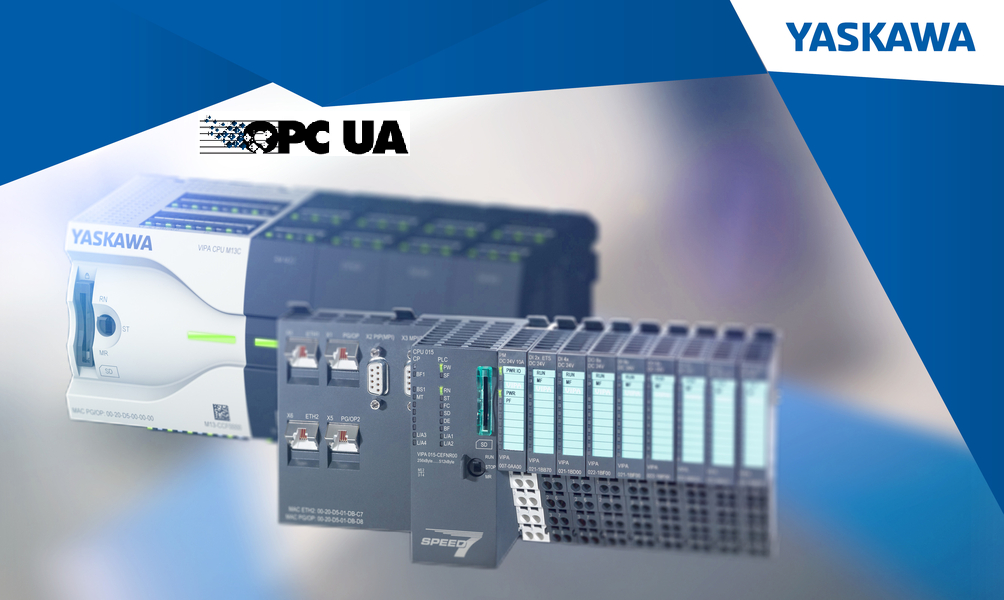

Cервер OPC UA в программируемых контроллерах MICRO и SLIO
Cервер OPC UA в программируемых контроллерах MICRO и SLIO

Эта функция доступна при программировании контроллеров из ПО SPEED7 Studio с версии V1.8.6, SIMATIC Manager с версии V5.5 и TIA Portal с версии V15.0. Подробности настройки связи для каждого из программных пакетов приводятся в документации на процессорные модули этих контроллеров. Для хранения создаваемых при настройке файлов сервера OPC UA требуется установка в контроллеры карт памяти VSD, VCS или SD/MMC до 2 Гб FAT16.

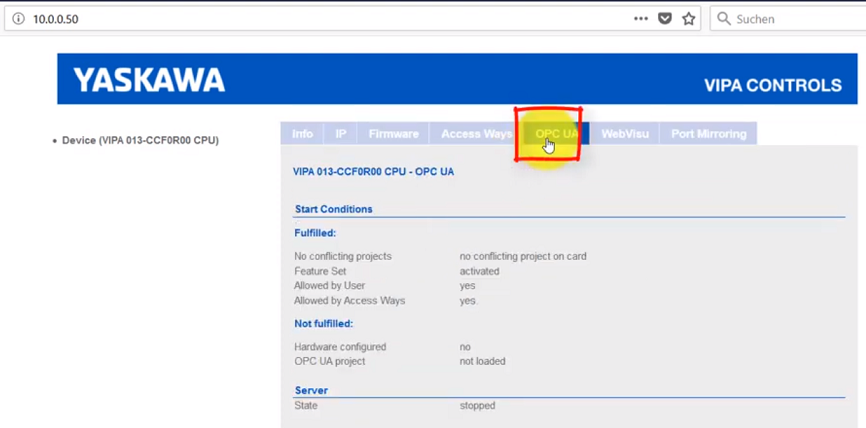

Свойства сервера OPC UA на веб страницы SLIO CPU13
Свойства сервера OPC UA на веб страницы SLIO CPU13

Общие данные OPC UA server через порт Ethernet PG/OP

  • До четырех подключений (общие для порта PG\OP);
  • Сервисы Data Access (Read, Write, Subscribe);
  • Политика безопасности: None, Basic128Rsa15, Basic256, Basic256Sha256;
  • Аутентификация: анонимный или с использованием логина и пароля.

Видео презентация настройки OPC UA в контроллерах MICRO и SLIO:

Общие сведенья о стандартах OPC и OPC UA

OPC UA определяет общий стандарт для обмена данными и информацией в среде «Индустрия 4.0». Благодаря независимости от платформы, концепции интегрированной безопасности и информации о типе данных, предоставляемой вместе с данными, OPC UA обеспечивает основу для машиночитаемой и межуровневой связи.

OPC - Открытая платформа связи

  • Классический вариант не масштабируется и предназначен исключительно для Microsoft Windows, так как базируется на COM/DCOM.
  • Для каждого типа передачи данных, таких как данные в реальном времени, данные истории, прерывания, события и т. д., требуется отдельное решение со своей собственной семантикой, например, OPC DA, OPC HDA, OPC A & E и т. д.
  • Отдельные инструменты нужны для настройки политики безопасности.
  • OPC требует сложной конфигурации DCOM.
  • OPC требует отдельных сложных настроек брандмауэра.

OPC UA - открытая платформа связи унифицированной архитектуры

  • Масштабируемый и независимый от платформы стандарт связи, указанный в МЭК 62541.
  • Стандартизация классических спецификаций OPC с интегрированной концепцией безопасности.
  • Концепция безопасности OPC UA включает аутентификацию пользователя и приложения, подписание сообщения и шифрование передаваемых данных.
  • Оптимизированный двоичный протокол на основе IP для связи через Интернет и межсетевой экран через один порт (4840).
  • С OPC UA любая информация доступна в любое время и в любом месте для любого авторизованного приложения и уполномоченного лица. Например, необработанные данные и предварительно обработанная информация могут безопасно транспортироваться с уровня датчика и поля в систему управления и в системы планирования производства.
  • SOA (сервис-ориентированная архитектура) заменяет технологию Microsoft DCOM открытыми, независимыми от платформы протоколами с интегрированными механизмами безопасности.

OPC UA server

  • Сервер OPC UA предоставляет информацию в сеть, которую можно получить клиенты OPC UA.
  • Обмен данными может осуществляться через сертификаты безопасности, которые должны храниться соответствующим образом на сервере.
  • Сервер OPC UA предоставляет базовые услуги, такие как обмен данными или навигация по адресному пространству.
  • Конфигурация OPC UA используется для определения переменных или содержимого, которые должен предоставить сервер OPC UA.
  • Конфигурация OPC UA выполняется с помощью внешнего инструмента, например, для процессоров от VIPA, конфигуратора OPC UA от VIPA.

OPC UA client

Клиенты OPC UA - это программы или устройства со следующими функциями:

  • Доступ на чтение или запись информации сервера OPC UA.
  • Доступ контролируется правами доступа.
  • Выполнять сервисы на сервере OPC UA.
