VIPA: Новый модуль релейных выходов 322-5FF00.

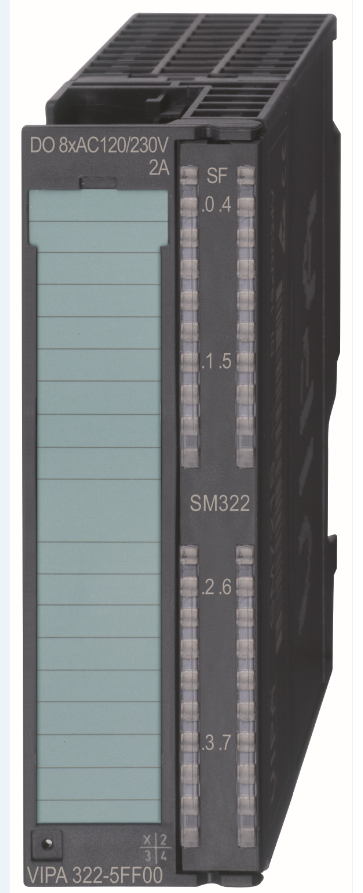

YASKAWA VIPA Controls выпустила новый модуль релейных выходов 322-5FF00 для серии контроллеров 300S и S7-300 с конфигурируемой функцией сохранения состояния (безопасного состояния) при потере связи/неисправности.

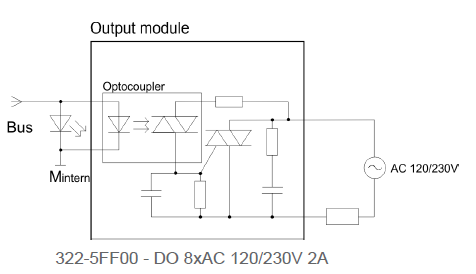

Модуль 322-5FF00 имеет 8 релейных выходов, рассчитанных на нагрузку до 2А на выход (120/230 В~). Выходы изолированы между собой и системной шиной. Состояние каждого выхода отображается на соответствующем светодиодном индикаторе.


Конфигурирование модуля 322-5FF00

  • 0 байт (Реакция на останов CPU)
    • Бит 0: Сохранение последнего заданного значения
    • Бит 1: Предустановленные значения
    • Бит 2-7: зарезервированы
  • 1 байт (Предустановленные значения)
    • Бит 0: Выход 0 (0 – выкл.; 1 – вкл.)
    • Бит 1: Выход 1 (0 – выкл.; 1 – вкл.)
    • Бит 2: Выход 2 (0 – выкл.; 1 – вкл.)
    • Бит 3: Выход 3 (0 – выкл.; 1 – вкл.)
    • Бит 4: Выход 4 (0 – выкл.; 1 – вкл.)
    • Бит 5: Выход 5 (0 – выкл.; 1 – вкл.)
    • Бит 6: Выход 6 (0 – выкл.; 1 – вкл.)
    • Бит 7: Выход 7 (0 – выкл.; 1 – вкл.)
  • 2-3 байт всегда 00h
  • Для изменения конфигурации модуля можно использовать SFCs 56, 57 и SFB 53.

Модуль 322-5FF00 является эквивалентом Siemens 6ES7 322-5FF00-0AB0 при программировании контроллеров через SIMATIC Manager или TIA Portal.
