Прошивка, разработанная ООО «КоСПА» для преобразователей частоты YASKAWA, предназначена для обнаружения дисбаланса нагрузки на валу электродвигателя. Ее реализация на базе YASKAWA GA500 позволила повысить точность обнаружения дисбаланса, обеспечить работу на частотах до 590 Гц и расширить диапазон мощностей до 30 Квт. Учитывая то, что у GA500 же класс ПЧ, как и у V1000, это делает доступной данную диагностику в малых и бюджетных применениях:
насосы для водо-, теплоснабжения, пищевых и химических продуктов;
насосы и компрессоры для холодильных и криогенных систем;
для приводов конвейерных систем, упаковочной техники, станков;
для приводов небольших испытательных стендов.
Использование ПЧ с данной прошивкой позволяет определить наличие проблем как при пуско-наладочных работах (неправильную центровку электродвигателя с механизмом, наличие незатянутых креплений, проблемы с фундаментом\рамой и другие), так и при эксплуатации оборудования: износ соединительных муфт, подшипников, дисбалансе роторов насосов и вентиляторов вследствие износа лопаток, разрушении креплений, рам и т.п.

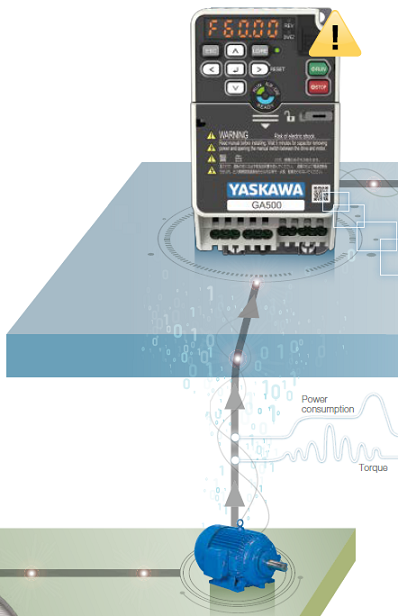

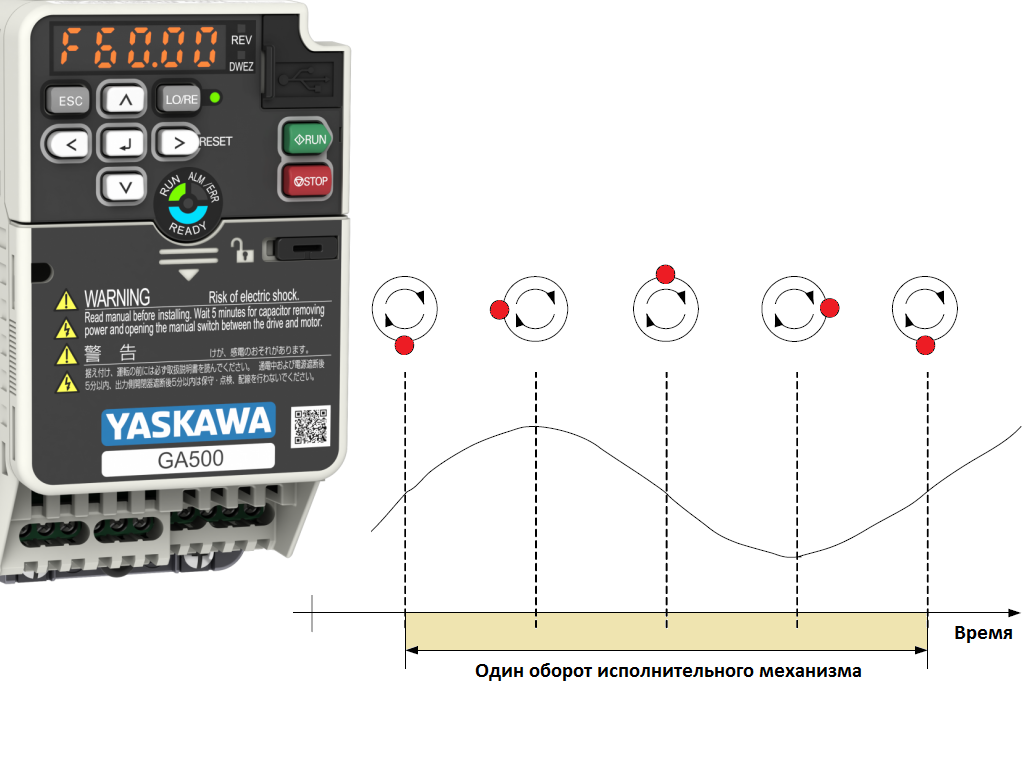

Прошивка определения дисбаланса нагрузки на валу электродвигателя, обеспечивает в режиме открытого вектора OLV определяет наличие пульсаций момента, превышающее заданное рассогласование между минимальным и максимальным значением момента в течение заданного временного периода. При наличии разрешающего сигнала (активирование функции) выдается дискретный сигнал наличия недопустимых пульсаций на роторе двигателя, аналогично сигналу с виброреле.
По мимо этого прошивка определяет значение вычисленного максимального рассогласования моментов, зафиксированные минимумы и максимумы, и количество зафиксированных выходов за допустимый диапазон за заданное время. Эти данные доступны для считывания через встроенный пульт (теперь может быть вынесен на дверцу шкафа) или по сетевым протоколам Modbus RTU, ModBus TCP, Profibus DP для информирования операторов или систем предиктивного контроля предприятия.
Внимание! В ПЧ с данной прошивкой не доступен встроенный контроллер для ПО DriveWorksEZ.
Для заказа GA500 с данной прошивкой используются стандартные заказные коды с добавлением в конце индекса, который так же будет указан на боковом шильдике ПЧ.
Заказной код YASKAWA |
Входное питание ПЧ |
Режим нормальной мощности ND (120% перегрузки |
Тяжелый режим работы HD (150% перегрузки) |
Альтернативный заказной код в торговых сетях |
||
CIPR-GA50B001ABBA-0032 |
1 фаза 220 В~ |
1,2 А |
0,18 кВт |
0,8 А |
0,1 кВт |
---- |
CIPR-GA50B002ABBA-0032 |
1,9 А |
0,37 кВт |
1,6 А |
0,25 кВт |
---- |
|
CIPR-GA50B004ABBA-0032 |
3,5 А |
0,75 кВт |
3,0 А |
0,55 кВт |
---- |
|
CIPR-GA50B006ABBA-0032 |
6,0 А |
1,1 кВт |
5,0 А |
1,1 кВт |
---- |
|
CIPR-GA50B010ABBA-0032 |
9,6 А |
2,2 кВт |
8,0 А |
1,5 кВт |
---- |
|
CIPR-GA50B012ABBA-0032 |
12,2 А |
5,5 кВт |
11,0 А |
3,7 кВт |
---- |
|
CIPR-GA50B018ABBA-0032 |
-- |
-- |
17,6 А |
4,0 кВт |
---- |
|
CIPR-GA50C4001ABBA-BAAASA-0032 |
3 фазы 400 В~ |
1,2 А |
0,37 кВт |
1,2 А |
0,37 кВт |
---- |
CIPR-GA50B4002ABA-0032 |
2,1 А |
0,75 кВт |
1,8 А |
0,55 кВт |
---- |
|
CIPR-GA50B4004ABBA-0032 |
4,1 А |
1,5 кВт |
3,4 А |
0,75 кВт |
---- |
|
CIPR-GA50B4005ABBA-0032 |
5,4 А |
2,2 кВт |
4,8 А |
1,5 кВт |
---- |
|
CIPR-GA50B4007ABBA-0032 |
7,1 А |
3,0 кВт |
5,6 А |
2,2 кВт |
---- |
|
CIPR-GA50B4009ABBA-0032 |
8,9 А |
4,0 кВт |
7,3 А |
3,0 кВт |
---- |
|
CIPR-GA50B4012ABBA-0032 |
11,9 А |
5,5 кВт |
9,2 А |
4,0 кВт |
---- |
|
CIPR-GA50B4018ABBA-0032 |
17,5 А |
7,5 кВт |
14,8 А |
5,5 кВт |
---- |
|
CIPR-GA50B4023ABA-0032 |
23,4 А |
11 кВт |
18,0 А |
7,5 кВт |
---- |
|
CIPR-GA50B4031ABBA-0032 |
31,0 А |
15 кВт |
24,0 А |
11 кВт |
---- |
|
CIPR-GA50B4038ABBA-0032 |
38,0 А |
18,5 кВт |
31,0 А |
15 кВт |
---- |
|
CIPR-GA50B4044ABBA-0032 |
44,0 А |
22 кВт |
39,0 А |
18,5 кВт |
---- |
|
CIPR-GA50B4060ABBA-0032 |
60,0 А |
30 кВт |
45,0 А |
22 кВт |
---- |
|
CIPR-GA50B4001ABBA-6828 |
3 фазы 400 В~ Доп. функции |
1,2 А |
0,37 кВт |
1,2 А |
0,37 кВт |
---- |
CIPR-GA50B4002ABBA-6828 |
2,1 А |
0,75 кВт |
1,8 А |
0,55 кВт |
---- |
|
CIPR-GA50B4004ABBA-6828 |
4,1 А |
1,5 кВт |
3,4 А |
0,75 кВт |
---- |
|
CIPR-GA50B4005ABBA-6828 |
5,4 А |
2,2 кВт |
4,8 А |
1,5 кВт |
---- |
|
CIPR-GA50C4007ABA-BAAASA-6828 |
7,1 А |
3,0 кВт |
5,6 А |
2,2 кВт |
---- |
|
CIPR-GA50B4009ABBA-6828 |
8,9 А |
4,0 кВт |
7,3 А |
3,0 кВт |
---- |
|
CIPR-GA50B4012ABBA-6828 |
11,9 А |
5,5 кВт |
9,2 А |
4,0 кВт |
---- |
|
CIPR-GA50B4018ABBA-6828 |
17,5 А |
7,5 кВт |
14,8 А |
5,5 кВт |
---- |
|
CIPR-GA50B4023ABBA-6828 |
23,4 А |
11 кВт |
18,0 А |
7,5 кВт |
---- |
|
CIPR-GA50B4031ABBA-6828 |
31,0 А |
15 кВт |
24,0 А |
11 кВт |
---- |
|
CIPR-GA50B4038ABBA-6828 |
38,0 А |
18,5 кВт |
31,0 А |
15 кВт |
---- |
|
CIPR-GA50B4044ABBA-6828 |
44,0 А |
22 кВт |
39,0 А |
18,5 кВт |
---- |
|
CIPR-GA50B4060ABBA-6828 |
60,0 А |
30 кВт |
45,0 А |
22 кВт |
---- |
|
|
