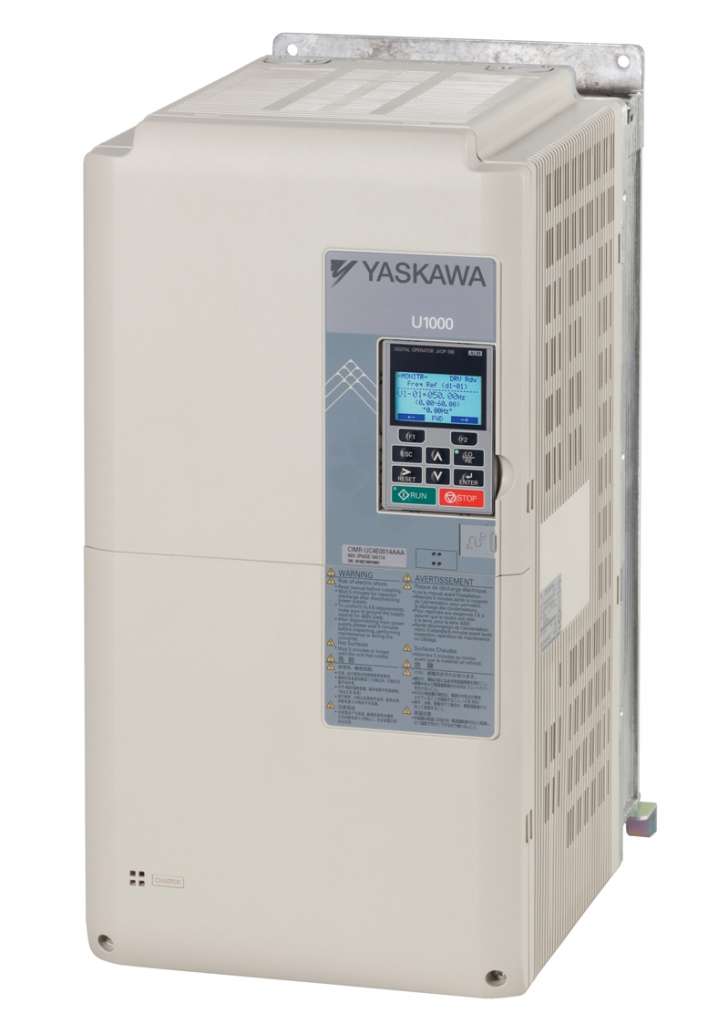

YASKAWA U1000 стандартные модели

Принцип работы матричного преобразователя YASKAWA U1000 заключается в формировании для электродвигателя напряжения с заданной частотой напрямую используя напряжение питающей сети без использования выпрямителя и шины постоянного тока. Благодаря данному принципу привод может работать в 4 квадрантах и без использования дополнительный устройств рекуперировать электроэнергию обратно в питающую сеть. Также он обладает высоким КПД, меньшим количеством компонентов (что увеличивает надежность) и может использоваться в IT сетях (с изолированной нейтралью) благодаря низкому уровню гармонических искажений.
Матричные преобразователи идеально подходят для использования в испытательных стендах, нагрузочных машинах, подъемно-транспортных и возвратно поступательных механизмах, механизмах с большими инерционными нагрузками и там, где нет возможности использовать тормозные резисторы (например, из-за высокой пожароопасности).

Основные технические характеристики серии U1000

  • охватываемый моделями диапазон токов электродвигателей от 11 А до 930 А;
  • доступны модели с входным питанием 3 фазы 200В и 3 фазы 400В, однофазных моделей нет;
  • все модели, кроме самых мощных, имеют встроенные LC и ЭМС фильтры;
  • типы подключаемых электродвигателей: асинхронный, синхронные явно полюсные (IPM) и не явно полюсные моторы (SPM);
  • каждая модель может работать в двух диапазонах мощности в зависимости от нагрузки и выбранной перегрузочной способностью: нормальный режим (ND, перегрузка по току 120% в течении 60 сек) для центробежных насосов и вентиляторов и тяжелый режим (HD, перегрузка по току 150% в течении 60 сек) для приводов станков, конвейеров, миксеров, экструдеров и т.п.;
  • пусковой момент 200% на асинхронном моторе без дополнительного запаса по мощности, при скорости 0 Гц даже без использования датчика обратной связи с двигателя;
  • типы управления двигателем: вольт/частотный (U/f), разомкнутое и замкнутое векторное управление с и без обратной связи (датчика двигателя) по скорости;
  • диапазон выходной частоты от 0 до 400 Гц;
  • очень высокий КПД, встроенный байпас (by-pass);
  • точность задания и отработки частоты: при цифровом управлении 0,01 Гц; при частотном управлении 1\32000; при аналоговом управлении 1/1000 от максимальной частоты, заданной в параметрах;
  • возможность обеспечения очень медленных разгонов и торможений исполнительных механизмов (например, дробилок) до 6000 секунд;
  • встроенный контур безопасного отключения двигателя SLI3 STO;
  • температура работы от -10 до +50 С.
U1000 работает со всеми опциональными платами A1000, включая сетевые платы EtherCat, Ethernet/IPModbus TCP/IP,ProfinetPROFIBUS-DPCANopen, CC-link, DeviceNet, MECHATROLINK-2, Powerlink. Modbus RTU со скоростью до 115200 кбит/сек есть в каждом ПЧ.

Матричный преобразователь частоты YASKAWA на 50% процентов занимает меньше места чем другие решения с блоками рекуперации и не требуют дополнительных дросселей переменного тока и фильтров гармоник, так как сама схема матричного преобразователя гарантирует низкие уровни гармоник при питании от сети и рекуперации в сеть энергии. U1000 обеспечивает коэффициент мощности 0,98 и менее 5% гармонических искажений тока за счет чего снижаются потери в генераторах, трансформаторах и кабелях, увеличивается срок службы устройств работающих в одной сети с матричным ПЧ.

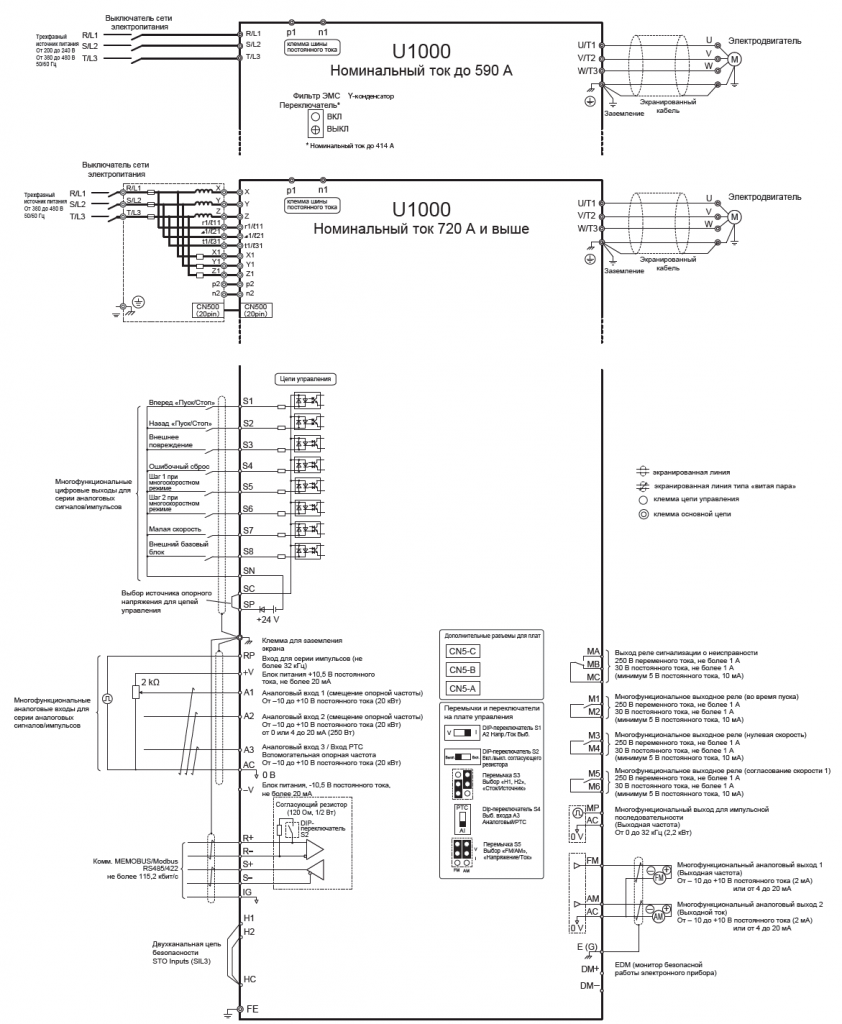

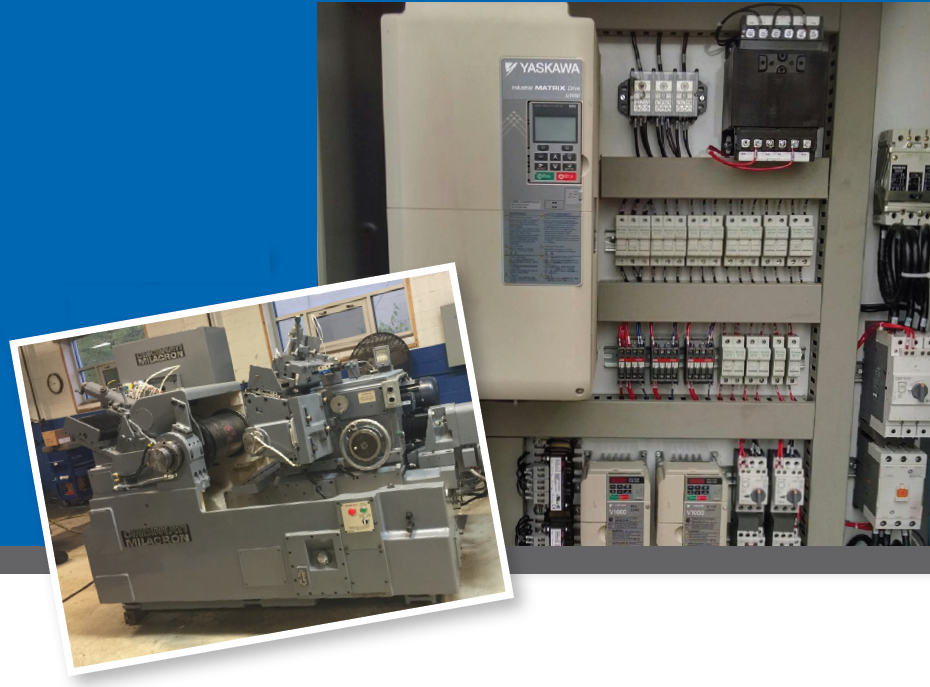

Применение матричных частотных преобразователей YASKAWA U1000 в машиностроении.

Программное обеспечение DriveWizard Plus для настройки и диагностики частотных преобразователей Yaskawa.


Видео обзор преобразователя частоты U1000 и его возможностей:


На данной странице так же размещена следующая документация на серию GA700: каталог моделей ПЧ и опций, инструкция по быстрому запуску и полное техническое руководство (мануал). В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.

Заказать товар Задать вопрос

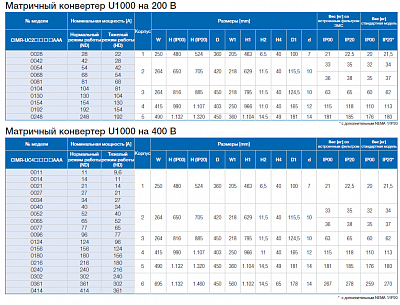

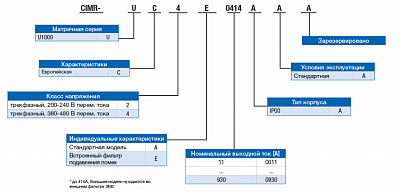

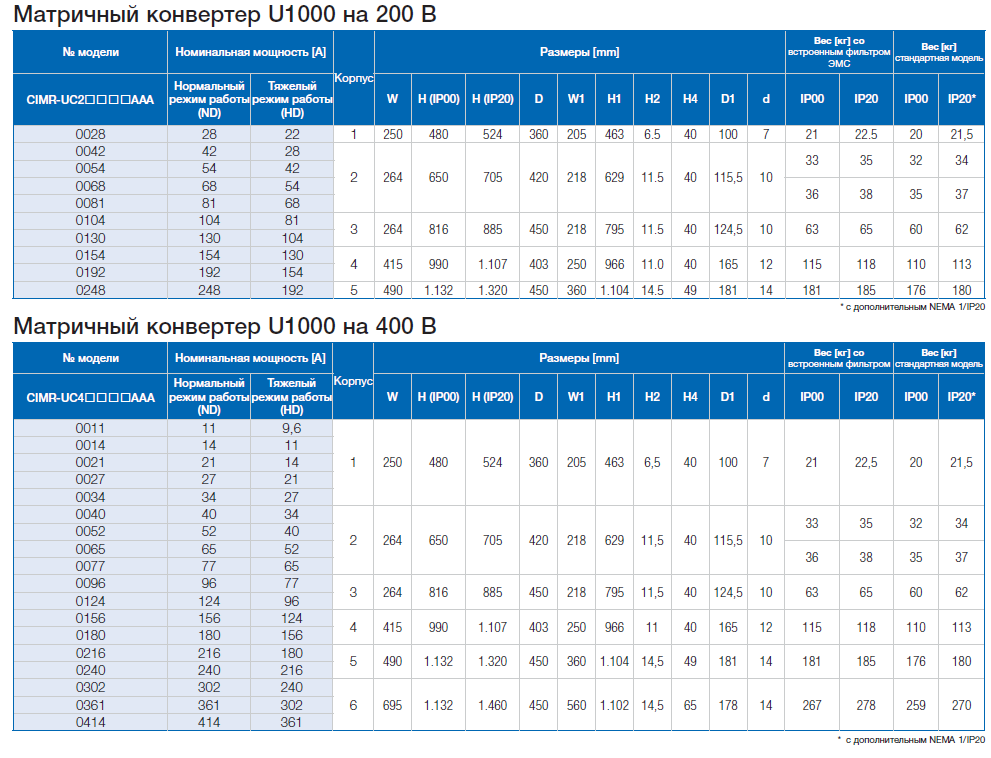

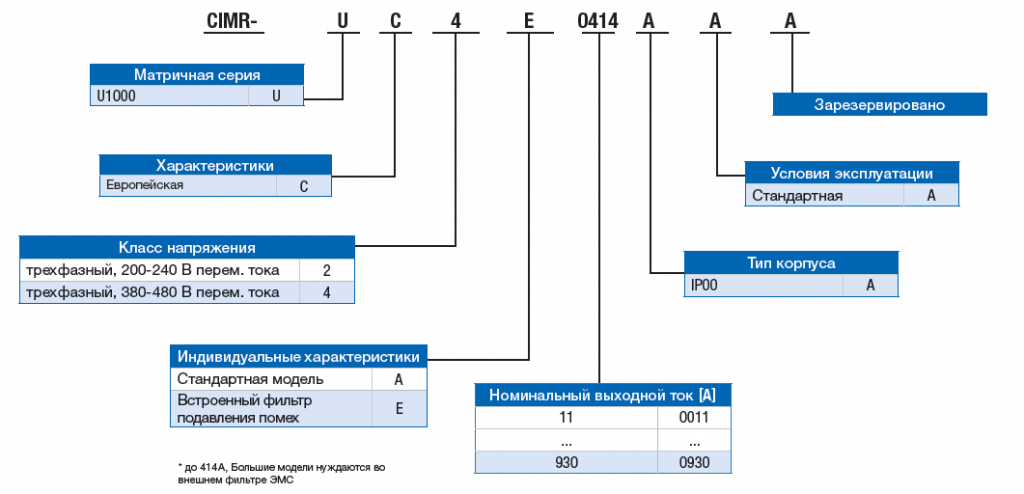

Список заказных кодов

Заказной код YASKAWA

Входное питание ПЧ

Ток двигателя в режиме нормальной мощности ND (120% перегрузки)

Ток двигателя в тяжелом режиме работы HD (150% перегрузки)

Альтернативный заказной код в торговых сетях

CIMR-UC4E0011AAA

3 фазы 400 В~

11 А

9,6 А

--

CIMR-UC4E0014AAA

14 А

11 А

--

CIMR-UC4E0021AAA

21 А

14 А

--

CIMR-UC4E0027AAA

27 А

21 А

--

CIMR-UC4E0034AAA

34 А

27 А

--

CIMR-UC4E0040AAA

40 А

34 А

--

CIMR-UC4E0052AAA

52 А

40 А

--

CIMR-UC4E0065AAA

65 А

52 А

--

CIMR-UC4E0077AAA

77 А

65 А

--

CIMR-UC4E0096AAA

96 А

77 А

--

CIMR-UC4E0124AAA

124 А

96 А

--

CIMR-UC4E0156AAA

156 А

124 А

--

CIMR-UC4E0180AAA

180 А

156 А

--

CIMR-UC4E0216AAA

216 А

180 А

--

CIMR-UC4E0240AAA

240 А

216 А

--

CIMR-UC4E0302AAA

302 А

240 А

--

CIMR-UC4E0361AAA

361 А

302 А

--

CIMR-UC4E0414AAA

414 А

361 А

--
