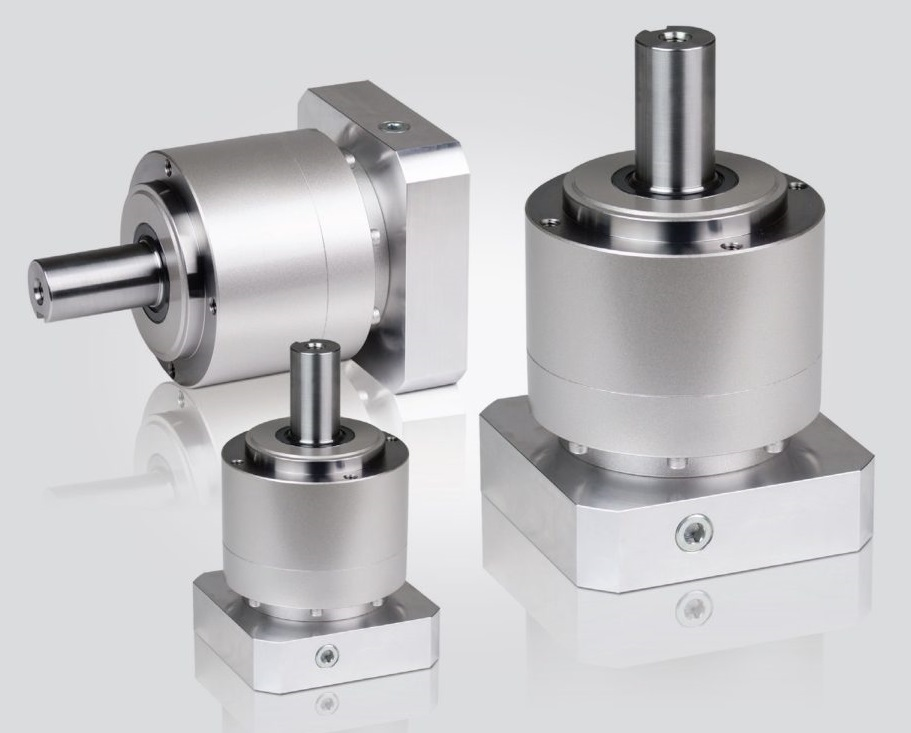

Планетарные редукторы серии VRL NIDEC-SHIMPO с соосной конструкцией будут отличным выбором, когда требуется высокая точность и надежность. Эта серия является высокопроизводительным и экономически эффективным решением для любого производителя оборудования. Планетарные редукторы будут идеальным решением для применений с серводвигателями, так как имеют стандартные монтажные размеры.
Из основных особенностей стоит отметить, что благодаря использованию косозубых шестерен в механизме редуктора удалось снизить вибрации и шум, что обеспечивает тихую работу. Использование вязкой смазки и плотно прилегающего уплотнительного кольца позволяют располагать редуктор в любой ориентации, а техническое обслуживание не требуется в течении всего срока службы.

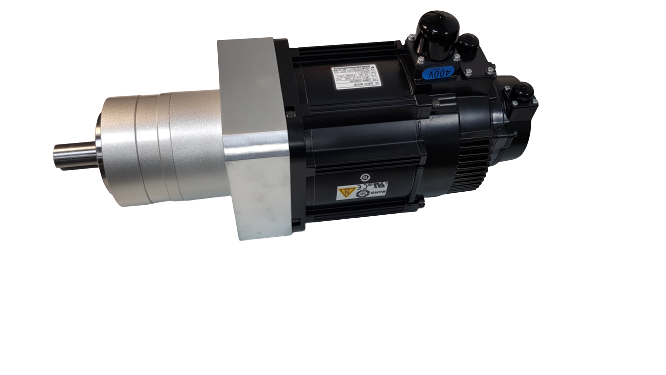

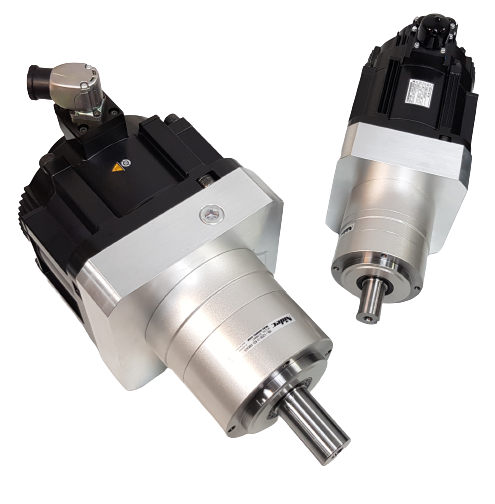

У компании ООО "КоСПА" большой опыт применения планетарных редукторов с серводвигателями YASKAWA в станкостроительной, пищевой, тяжелой и других промышленностях. Разработаны типовые решения на основе связки мотор – редуктор во фрезерных, зубофрезерных, координатно расточных, токарных и других станках.
Номинальная входная скорость: до 4000 об/мин (максимальная до 8000 об/мин);
Номинальный выходной момент: от 6 до 1500 Нм;
Передаточное отношение: от 3:1 до 100:1;
Стандартный люфт составляет до 5 угловых минут (подходит для точных применений);
Вес от 0,7 до 63 кг;
Диапазон рабочих температур от 0 до 40 ˚С;
Срок службы при номинальной скорости вращения составляет 20 000 часов.
Использование редукторов серии VRL существенно снижает общую стоимость комплекта электрооборудования станка, при этом сохраняются силовые характеристики и повышается энергоэффективность станка.
|
Заказной код NIDEC SHIMPO |
Описание редуктора |
|
VRL-050C-3-K5-S8ZG8 |
Редуктор 3:1, для SGMAV-A5A, SGMAV-01A, SGMJV-A5A, SGMJV-01A, SGM7J-A5A, SGM7J-01A, SGM7A-A5A, SGM7A-01A |
|
VRL-050C-5-K5-S8ZG8 |
Редуктор 5:1, для SGMAV-A5A, SGMAV-01A, SGMJV-A5A, SGMJV-01A, SGM7J-A5A, SGM7J-01A, SGM7A-A5A, SGM7A-01A |
|
VRL-050C-7-K5-S8ZG8 |
Редуктор 7:1, для SGMAV-A5A, SGMAV-01A, SGMJV-A5A, SGMJV-01A, SGM7J-A5A, SGM7J-01A, SGM7A-A5A, SGM7A-01A |
|
VRL-050C-10-K5-S8ZG8 |
Редуктор 10:1, для SGMAV-A5A, SGMAV-01A, SGMJV-A5A, SGMJV-01A, SGM7J-A5A, SGM7J-01A, SGM7A-A5A, SGM7A-01A |
|
VRL-050С-3-K5-14BK14 |
Редуктор 3:1, для SGMJV-02A, SGMAV-02A, SGMAV-04A, SGMJV-04A, SGMAV-06A, SGM7J-02, SGM7J-04, SGM7A-02, SGM7A-04 |
|
VRL-050С-5-K5-14BK14 |
Редуктор 5:1, для SGMJV-02A, SGMAV-02A, SGMAV-04A, SGMJV-04A, SGMAV-06A, SGM7J-02, SGM7J-04, SGM7A-02, SGM7A-04 |
|
VRL-050C-7-K5-14BK14 |
Редуктор 7:1, для SGMJV-02A, SGMAV-02A, SGMAV-04A, SGMJV-04A, SGM7J-02, SGM7A-02 |
|
VRL-050C-10-K5-14BK14 |
Редуктор 10:1, для SGMAV-02A |
|
VRL-070C-7-K5-14BK14 |
Редуктор 7:1, для SGM7A-04, SGM7J-04, SGMAV-06A, |
|
VRL-070C-10-K5-14BK14 |
Редуктор 10:1, для SGMJV-02A, SGM7A-02, SGM7J-02, SGM7A-04, SGMJV-04A, SGMAV-04A, SGM7J-04, SGMAV-06A |
|
VRL-070C-3-K5-14BK14 |
Редуктор 3:1, для SGM7J-06A, SGM7A-06A |
|
VRL-070C-5-K5-14BK14 |
Редуктор 5:1, для SGM7J-06A, SGM7A-06A |
|
VRL-070C-7-K5-14BK14 |
Редуктор 7:1, для SGM7J-06A, SGM7A-06A |
|
VRL-090C-10-K5-14BK14 |
Редуктор 10:1, для SGM7J-06A, SGM7A-06A |
|
VRL-070C-3-K5-14ED14 |
Редуктор 3:1, для SGMGV-03, SGM7G-03A |
|
VRL-070C-5-K5-14ED14 |
Редуктор 5:1, для SGMGV-03 |
|
VRL-070C-5-K5-19EC16 |
Редуктор 5:1, для SGM7G-03A |
|
VRL-070C-7-K5-14ED14 |
Редуктор 7:1, для SGMGV-03 |
|
VRL-070C-7-K5-19EC16 |
Редуктор 7:1, для SGM7G-03A |
|
VRL-070C-10-K5-14ED14 |
Редуктор 10:1, для SGMGV-03 |
|
VRL-070C-10-K5-19EC16 |
Редуктор 10:1, для SGM7G-03A |
|
VRL-070C-3-K5-19EC16 |
Редуктор 3:1, для SGM7G-05 |
|
VRL-070C-5-K5-19EC16 |
Редуктор 5:1, для SGM7G-05 |
|
VRL-070C-7-K5-19EC16 |
Редуктор 7:1, для SGM7G-05 |
|
VRL-090C-10-K5-19EC16 |
Редуктор 10:1, для SGM7G-05 |
|
VRL-070C-3-K5-19DC19 |
Редуктор 3:1, для SGMJV-08A, SGMAV-08A, SGM7J-08, SGMAV-10A, SGM7A-10D |
|
VRL-070C-5-K5-19DC19 |
Редуктор 5:1, для SGMJV-08A, SGMAV-08A, SGM7J-08, SGMAV-10A, SGM7A-10D |
|
VRL-070C-7-K5-19DC19 |
Редуктор 7:1, для SGMJV-08A, SGMAV-08A, SGM7J-08, SGMAV-10A, SGM7A-10D |
|
VRL-090C-10-K5-19DC19 |
Редуктор 10:1, для SGMJV-08A, SGMAV-08A, SGM7J-08, SGMAV-10A, SGM7A-10D |
|
VRL-090C-3-K5-19HB19 |
Редуктор 3:1, для SGMGV-09, SGM7G-09D*FS*/09D*FK* |
|
VRL-090C-5-K5-19HB19 |
Редуктор 5:1, для SGMGV-09, SGM7G-09D*FS*/09D*FK* |
|
VRL-090C-7-K5-19HB19 |
Редуктор 7:1, для SGMGV-09, SGM7G-09D*FS*/09D*FK* |
|
VRL-090C-10-K5-19HB19 |
Редуктор 10:1, для SGMGV-09, SGM7G-09D*FS*/09D*FK* |
|
VRL-090C-3-K5-28HB24 |
Редуктор 3:1, для SGM7G-09A |
|
VRL-090C-5-K5-28HB24 |
Редуктор 5:1, для SGM7G-09A |
|
VRL-090C-7-K5-28HB24 |
Редуктор 7:1, для SGM7G-09A |
|
VRL-090C-10-K5-28HB24 |
Редуктор 10:1, для SGM7G-09A |
|
VRL-090C-3-K5-28HB22 |
Редуктор 3:1, для SGMGV-13, SGM7G-13D |
|
VRL-090C-5-K5-28HB22 |
Редуктор 5:1, для SGMGV-13, SGM7G-13D |
|
VRL-090C-7-K5-28HB22 |
Редуктор 7:1, для SGMGV-13, SGM7G-13D |
|
VRL-120C-10-K5-28HB22 |
Редуктор 10:1, для SGMGV-13, SGM7G-13D |
|
VRL-090C-3-K5-28HB24 |
Редуктор 3:1, для SGMGV-20, SGM7G-20D |
|
VRL-090C-5-K5-28HB24 |
Редуктор 5:1, для SGMGV-20, SGM7G-20D |
|
VRL-090C-7-K5-28HB24 |
Редуктор 7:1, для SGMGV-20, SGM7G-20D |
|
VRL-120C-10-K5-28HB24 |
Редуктор 10:1, для SGMGV-20, SGM7G-20D |
|
VRL-090C-3-K5-28FD24 |
Редуктор 3:1, для SGMSV-10D, SGMSV-15D, SGMSV-20D, SGM7A-15D, SGM7A-20D, SGMSV-25, SGM7A-25D |
|
VRL-090C-5-K5-28FD24 |
Редуктор 5:1, для SGMSV-10D, SGMSV-15D, SGMSV-20D, SGM7A-15D, SGM7A-20D, SGMSV-25, SGM7A-25D |
|
VRL-090C-7-K5-28FD24 |
Редуктор 7:1, для SGMSV-10D, SGMSV-15D, SGMSV-20D, SGM7A-15D, SGM7A-20D, SGMSV-25, SGM7A-25D |
|
VRL-090C-7-K5-28FD24 |
Редуктор 7:1, для SGMSV-10D, SGMSV-15D, SGMSV-20D, SGM7A-15D, SGM7A-20D, SGMSV-25, SGM7A-25D |
|
VRL-090C-10-K5-28FD24 |
Редуктор 10:1, для SGMSV-10D, SGMSV-15D, SGM7A-15D |
|
VRL-120C-10-K5-28FD24 |
Редуктор 10:1, для SGMSV-20D, SGM7A-20D, SGMSV-25, SGM7A-25D |
|
VRL-090C-3-K5-19HA19 |
Редуктор 3:1, для SGM7J-15D |
|
VRL-090C-5-K5-19HA19 |
Редуктор 5:1, для SGM7J-15D |
|
VRL-090C-7-K5-19HA19 |
Редуктор 7:1, для SGM7J-15D |
|
VRL-090C-10-K5-19HA19 |
Редуктор 10:1, для SGM7J-15D |
|
VRL-090C-3-K5-28HA28 |
Редуктор 3:1, для SGMSV-30, SGMSV-40, SGMSV-50, SGM7A-40D, SGM7A-50D |
|
VRL-090C-5-K5-28HA28 |
Редуктор 5:1, для SGMSV-30, SGMSV-40, SGMSV-50, SGM7A-40D, SGM7A-50D |
|
VRL-090C-5-K5-28HA28 |
Редуктор 5:1, для SGMSV-30, SGMSV-40, SGM7A-40D, SGM7A-50 |
|
VRL-090C-7-K5-28HA28 |
Редуктор 7:1, для SGMSV-30 |
|
VRL-120C-7-K5-28HA28 |
Редуктор 7:1, для SGMSV-40, SGM7A-40, SGMSV-50, SGM7A-50 |
|
VRL-120C-10-K5-28HA28 |
Редуктор 10:1, для SGMSV-30, SGMSV-40, SGM7A-40 |
|
VRL-155C-10-K5-28HA28 |
Редуктор 10:1, для SGMSV-50, SGM7A-50D |
|
VRL-120C-3-K5-38KA35 |
Редуктор 3:1, для SGMGV-30, SGM7G-30D, SGMGV-44, SGM7G-44D |
|
VRL-120C-5-K5-38KA35 |
Редуктор 5:1, для SGMGV-30, SGM7G-30D, SGMGV-44, SGM7G-44D |
|
VRL-120C-7-K5-38KA35 |
Редуктор 7:1, для SGMGV-30, SGM7G-30D, SGMGV-44, SGM7G-44D |
|
VRL-155C-10-K5-38KA35 |
Редуктор 10:1, для SGMGV-30, SGM7G-30D |
|
VRL-205C-10-K5-38KA35 |
Редуктор 10:1, для SGMGV-44, SGM7G-44D |
|
VRL-155C-3-K5-48KA42 |
Редуктор 3:1, для SGMGV-55, SGM7G-55D, SGMGV-75, SGM7G-75D |
|
VRL-155C-5-K5-48KA42 |
Редуктор 5:1, для SGMGV-55, SGM7G-55D, SGMGV-75, SGM7G-75D |
|
VRL-155C-7-K5-48KA42 |
Редуктор 7:1, для SGMGV-55, SGM7G-55D, SGMGV-75, SGM7G-75D |
|
VRL-205C-10-K5-48KA42 |
Редуктор 10:1, для SGMGV-55, SGM7G-55D, SGMGV-75, SGM7G-75D |
|
VRL-155C-3-K5-48MB42 |
Редуктор 3:1, для SGMGV-1A, SGM7G-1AD |
|
VRL-155C-5-K5-48MB42 |
Редуктор 5:1, для SGMGV-1A, SGM7G-1AD |
|
VRL-205C-7-K5-48MB42 |
Редуктор 7:1, для SGMGV-1A, SGM7G-1AD |
|
VRL-235C-10-K5-48MB42 |
Редуктор 10:1, для SGMGV-1A, SGM7G-1AD |
|
VRL-205C-3-K5-65MB55 |
Редуктор 3:1, для SGMGV-1E, SGM7G-1ED |
|
VRL-205C-5-K5-65MB55 |
Редуктор 5:1, для SGMGV-1E, SGM7G-1ED |
|
VRL-205C-7-K5-65MB55 |
Редуктор 7:1, для SGMGV-1E, SGM7G-1ED |
|
VRL-235C-10-K5-65MB55 |
Редуктор 10:1, для SGMGV-1E, SGM7G-1ED |
