СУ Поворотными столами АЛЬФА+

                  Система управления поворотными столами (СУ.ПС.АЛЬФА+), разработанная ООО «КоСПА», предназначена для управления приводами и электроавтоматикой поворотных и глобусных столов, предназначенных для оснащения фрезерных, расточных и координатно-сверлильных станков, обрабатывающих центров и измерительных машин с ЧПУ или без.

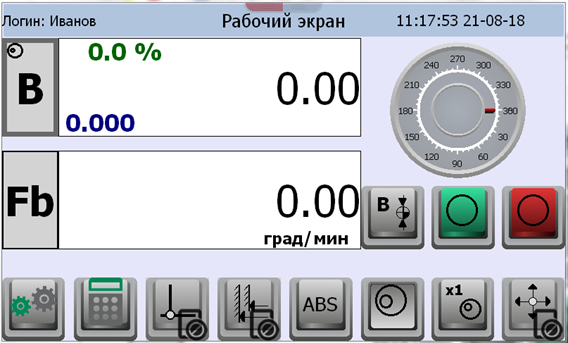

                Система оснащена 7” графическим цветным сенсорным экраном для отображения и ввода информации. Удобный интерфейс обеспечивает работу в диалоговом режиме и предоставляет исчерпывающую информацию о работе стола и оборудования входящего в состав СУ.ПС.

                За позиционирование осей стола отвечают современный надежные приводы YASKAWA серии Sigma с возможностью работы как от датчика двигателя, так и от внешних датчиков с интерфейсами: TTL, EnDat-2.1, EnDat-2.2, Hiperface, Sin/Cos, Resolver.

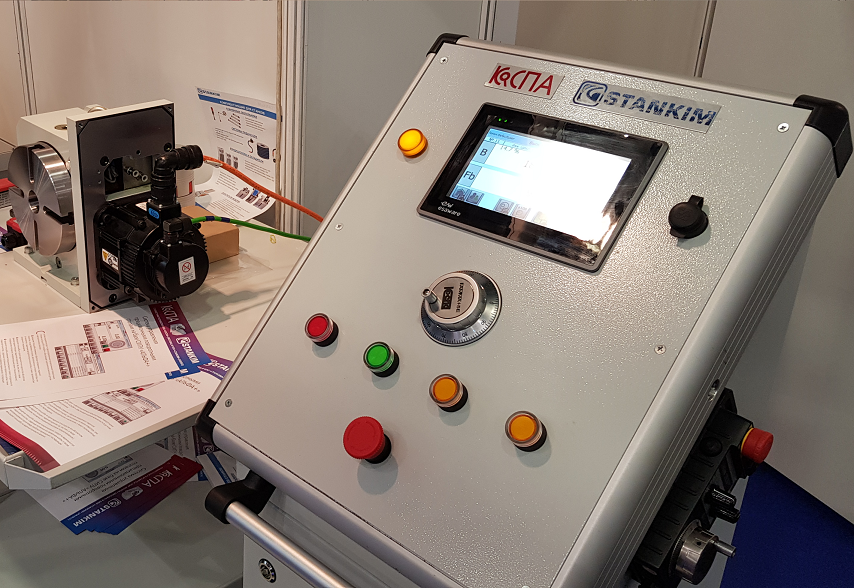

                Система может поставляться или в виде комплектного подкатного пульта в комплекте с двигателями для установки на стол и кабелями подключения, или в комплекте оборудования для установки в шкаф заказчика.


                Основные функции СУ.ПС.АЛЬФА+

                1. Ручной режим:

                - Вращение или изменение наклона планшайбы с заданной скоростью, осуществляемое от кнопок, расположенных на панели оператора. Допускается вращение в прямом и обратном направлении. Возможность ускоренного перемещения (значение жестко задается в настроечных параметрах);

                - Перемещение или изменение наклона планшайбы от маховичка с заданными дискретностью (задается в настроечных параметрах) и множителем (изменяется либо с панели оператора, либо физически с пульта оператора);

                - Перемещение или изменение наклона планшайбы из точки А в точку Б в абсолютном режиме задания позиции. Перемещение осуществляется с заданной скоростью (ед. изм/мин);

                - Перемещение или изменение наклона планшайбы с приращением положения (инкрементальный режим позиционирования).


                2. Несколько режимов выхода в ноль по датчикам двигателя или внешним датчикам.

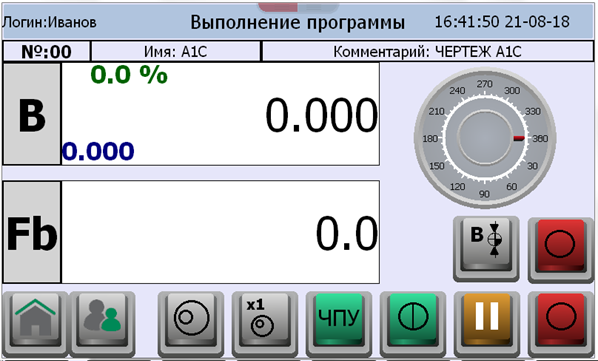

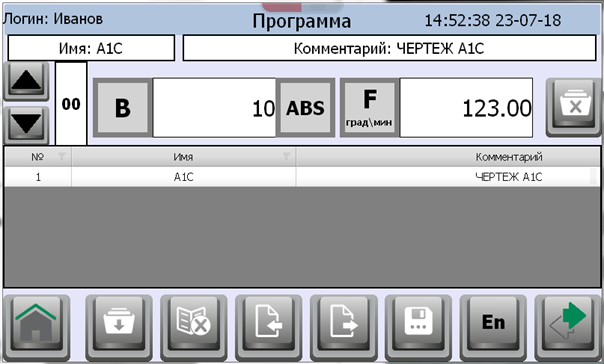

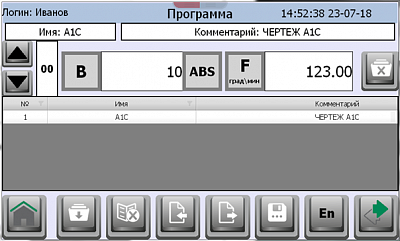

                3. Режим работы по заданной программы, до 50 кадров последовательности движения (скорость, позиция, тип перемещения). Программы сохраняются во внутренней энергонезависимой памяти с именем, комментарием и датой. Возможен перенос программ при помощи USB флэшек емкостью до 32 Гб.

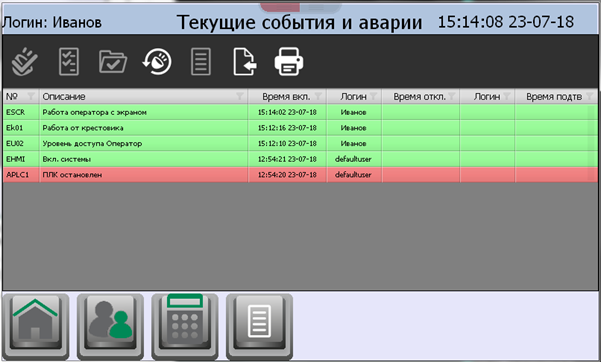

                4. Система осуществляет сбор данных в виде журнала событий и аварий:

                - Состоянии приводов (аварии, предупреждения, коды ошибок);

                - Состояние электроавтоматики;

                - Действиях оператора: время включение стола, бездействие оператора, выполнение подготовительный операций, выполнение работ в ручных режимах, выполнением программ преднабора, загрузка приводов во время работы, отображение имени оператора, который работал во время происхождения вышеперечисленных событий.


                5. Режим совместной работы со сторонними ЧПУ (осуществляется по дискретным сигналам):

                - Сигнал готовности для ЧПУ;

                - Сигнал стробирования для кода команд;

                - Код команды (кодируются 3-мя дискретными сигналами): начать отработку кадра, останов отработки кадра, пауза при отработке кадра, зажать планшайбу, разжать планшайбу.


                Возможна адаптация стандартной версии под нужды заказчика по согласованию.
