Преобразователи частоты с функцией обнаружение дисбаланса нагрузки на валу электродвигателя – это недорогой (по сравнению с вибродиагностикой) способ качественной оценки состояния электродвигателя привода и подключенной к нему механической системы, не требующий установки дополнительного оборудования (виброреле, датчик вибрации) и специально обученного для работы персонала. При этом данная функция крайне полезна как при пуске новых систем (покажет неправильную центровку электродвигателя с механизмом, наличие незатянутых креплений, проблемы с фундаментом\рамой и другие), так и при длительной эксплуатации, предупреждая о износе соединительных муфт, подшипников, небалансе роторов дымососов и вентиляторов вследствие износа лопаток, разрушении креплений, рам и прочем. Реализация данной функции в ПЧ позволяет сделать доступной данную диагностику для насосов, компрессоров, вентиляторов, смесителе и миксеров малой и средней мощности, для приводов конвейерных систем, полиграфических машин, малых прокатных и протяжных станов, и многих других машин и механизмов.
Прошивка определения дисбаланса нагрузки на валу электродвигателя разработанная сотрудниками ООО «КоСПА» для преобразователей частоты YASKAWA, обеспечивает определение по внешнему разрешающему сигналу в заданном временном окне наличие пульсаций момента, превышающее заданное рассогласование между минимальным и максимальным значением момента в течение заданного временного окна. При наличии разрешающего сигнала выдается дискретный сигнал наличия недопустимых пульсаций на роторе двигателя. По мимо этого прошивка возвращает значение вычисленного максимального рассогласования моментов, зафиксированные минимумы и максимумы, и кол-во зафиксированных выходов за допустимый диапазон за заданное время. По согласованию с клиентом прошивка может быть адаптирована к конкретному применению.
Использование преобразователя частоты GA700 данной прошивкой позволяет:
использовать функцию обнаружения дисбаланса не только с асинхронными и синхронными двигателями с постоянными магнитами, но и с синхронно-реактивными двигателями;
использовать диагностику в более скоростных механизмах, так как GA700 может разгонять двигатели до 590 Гц, в отличии от V1000 и A1000 c 400 Гц;

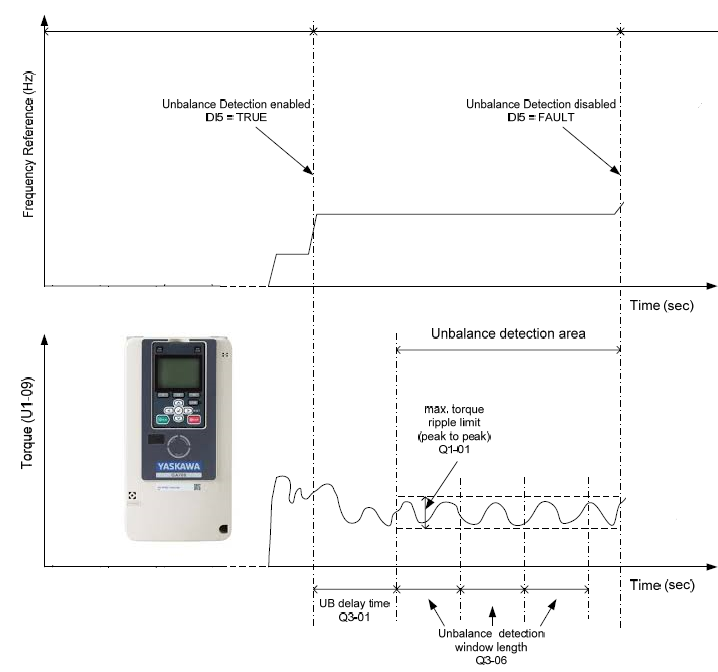

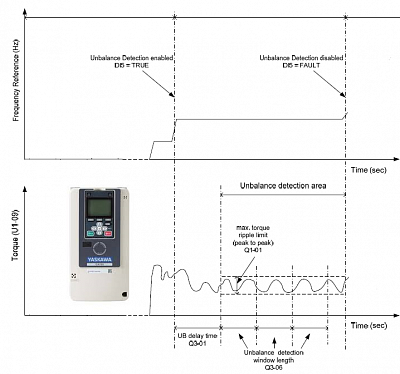

дисплей с высоким разрешением и возможностью отображения графиков в том числе и величин, регистрируемых прошивкой;
при установке в дисплей карты SD возможно ведение и хранение долговременных логов реального времени (часы поддерживаются батарейкой), в том числе и по дисбалансу для определения причин возникновения неисправностей.
Для заказа GA700 с данной прошивкой используются стандартные заказные коды с добавлением в конце индекса, который так же будет указан на боковом шильдике ПЧ.
|
