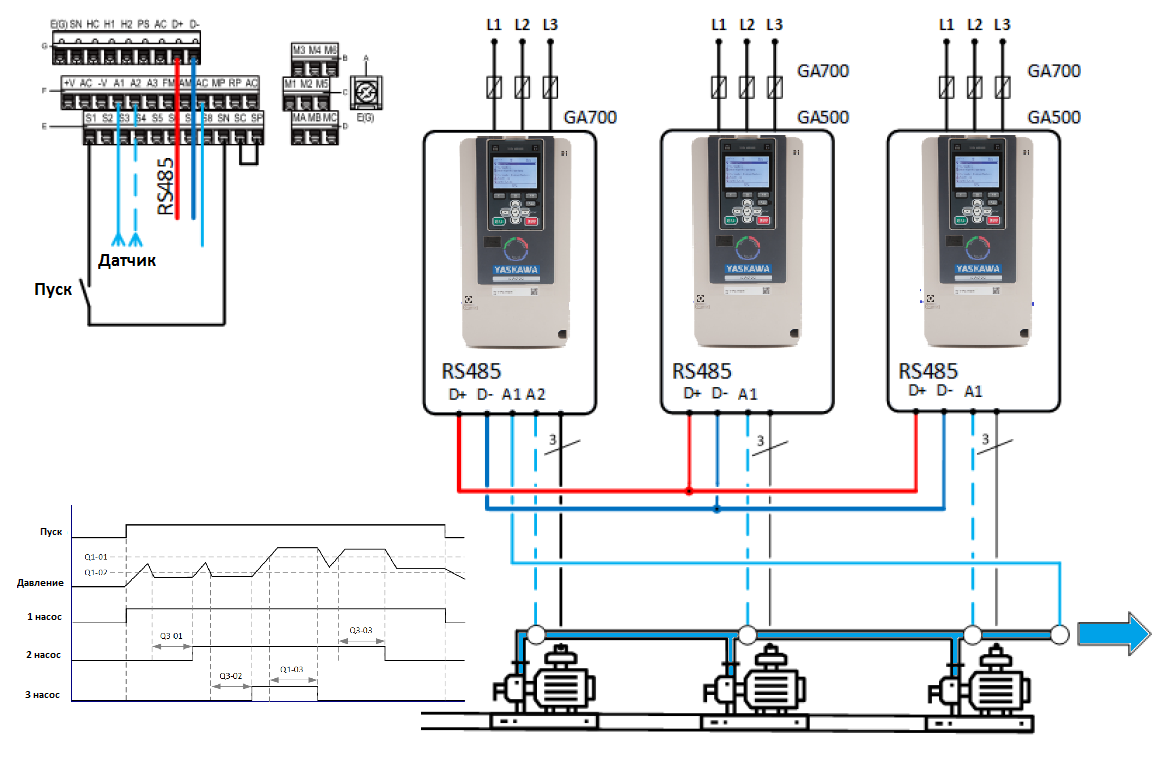

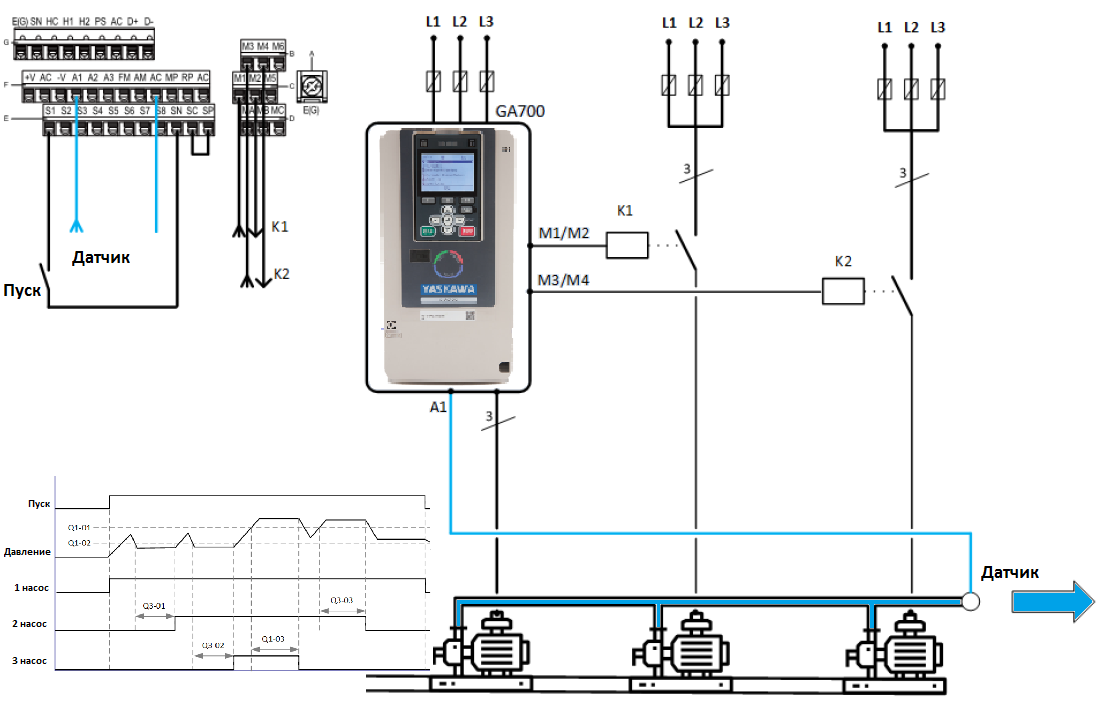

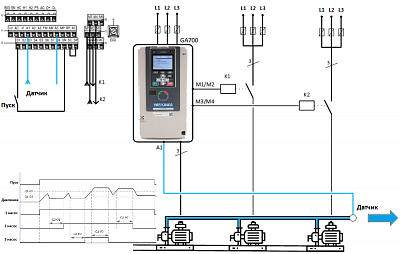

Преобразователи частоты YASKAWA GA700 c прошивкой каскадного управления 3 насосами (Lag Triplex G7PD1912 и G7PM1912) могут управлять системой из трех насосов с одним преобразователем частоты (ПЧ) или тремя ПЧ (подчиненные ПЧ могут быть GA500). В случае с одним ПЧ два дополнительных насоса включаются дискретными сигналами через контакторы. В случае 3 ПЧ связь между ними организуется через интерфейс RS485 по протоколу Modbus RTU.
В обоих варианта ведется учет времени работы насосов. В случае с 3 ПЧ так же организуется равномерная выработка ресурсов насосов.
Автоматический режим работы основного насоса запускается, по включению (замыканию контакта) дискретного входа 1 (S1), при снятии сигнала работа режима будет приостановлена. Преобразователь частоты может быть настроен на фиксированную скорость или может работать в режиме ПИД-регулирования.
Если давление падает ниже значения «Низкий уровень давления» (Q1-01) на время большее чем задано в «Time 1» (Q3-01), то происходит запуск первого дополнительного насоса. Если основное давление снова упадет ниже значения «Низкий уровень давления» (Q1-01) на время большее чем задано в «Time 2» (Q3-02), то происходит запуск второго дополнительного.
Если основное давление превышает значение «Высокий уровень давления» (Q1-02) на время большее чем задано в «Time 3» (Q3-03), первый насос будет остановлен. Если основное давление все еще превышает значение «Высокий уровень давления» (Q1-02) на время большее чем задано в «Time 4» (Q1-03), второй насос так же будет остановлен. Если у всех насосов одинаковое время работы, приоритет будет следующим: насос с задержкой 1 и насос с задержкой 2.
Времена наработки насосов доступны в параметрах U4-01 для основного насоса, U8-23 и U8-24 для дополнительных. Учет идет в часах, максимальное значение 99999 часов. Данные доступны для просмотра как с пульта ПЧ, так и через цифровые протоколы связи: встроенный Modbus RTU или опциональные платы Modbus TCP, Profinet, Ethernet/IP, Powerlink и т.д.
Встроенный пульт управления ПЧ съемный и может быть установлен на дверцу шкафа для оперативного контроля и управления. Для удаленного подключения пульта используется стандартный кабель с разъемами RJ45. Функционал графических пульта обеспечивает возможностью отображения графиков, с возможностью ведения логов с привязкой к часам реального времени и подключения по Bluetooth.
Для настройки ПЧ серий GA не обязательно подавать силовое питание: достаточно просто подключится по USB с компьютера или смартфона используя ПО DriveWizard или DriveWizardMobile соответственно.
Компактные размеры и не большой вес GA700 позволяют использовать его в простых применениях для замены ПЧ других производителей.
GA700 обладают высокой надежностью элементной базы и рассчитаны на 10 лет работы 24 часа в сутки при температуре 40 С и нагрузке 80%. Предусмотрена возможность контроля выработки ресурса элементов ПЧ в зависимости от времени, температуры и нагрузки. Эти данные доступны через параметры ПЧ.
Рабочая температура ПЧ от -10 до +50 С, возможна работа до +60 С при снижении мощности нагрузки.
|
Заказной код YASKAWA |
Входное питание ПЧ |
Режим нормальной мощности ND (120% перегрузки |
Тяжелый режим работы HD (150% перегрузки) |
Примечание |
||
|
CIPR-GA70C4002BBA-BAAAAA-G7PD1912 |
3 фазы 400 В~ |
2,1 А |
0,75 кВт |
1,8 А |
0,55 кВт |
Дискретное управление доп. насосами |
|
CIPR-GA70C4004BBA-BAAAAA-G7PD1912 |
4,1 А |
1,5 кВт |
3,4 А |
0,75 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4005BBA-BAAAAA-G7PD1912 |
5,4 А |
2,2 кВт |
4,8 А |
1,5 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4007BBA-BAAAAA-G7PD1912 |
7,1 А |
3 кВт |
5,5 А |
2,2 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4009BBA-BAAAAA-G7PD1912 |
8,9 А |
4 кВт |
7,2 А |
3 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4012BBA-BAAAAA-G7PD1912 |
11,9 А |
5,5 кВт |
9,2 А |
3,7 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4018BBA-BAAAAA-G7PD1912 |
17,5 А |
7,5 кВт |
14,8 А |
5,5 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4023BBA-BAAAAA-G7PD1912 |
23,4 А |
11 кВт |
18 А |
7,5 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4031BBA-BAAAAA-G7PD1912 |
31 А |
15 кВт |
24 А |
11 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4038BBA-BAAAAA-G7PD1912 |
38 А |
18,5 кВт |
31 А |
15 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4044BBA-BAAAAA-G7PD1912 |
44 А |
22 кВт |
39 А |
18,5 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4060BBA-BAAAAA-G7PD1912 |
59,6 А |
30 кВт |
45 А |
22 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4075BBA-BAAAAA-G7PD1912 |
74,9 А |
37 кВт |
60 А |
30 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4089BBA-BAAAAA-G7PD1912 |
89,2 А |
45 кВт |
75 А |
37 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4103BBA-BAAAAA-G7PD1912 |
103 А |
55 кВт |
91 А |
45 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4140BBA-BAAAAA-G7PD1912 |
140 А |
75 кВт |
112 А |
55 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4168BBA-BAAAAA-G7PD1912 |
168 А |
90 кВт |
150 А |
75 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4208BBA-BAAAAA-G7PD1912 |
208 А |
110 кВт |
180 А |
90 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4250BBA-BAAAAA-G7PD1912 |
250 А |
132 кВт |
216 А |
110 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4296BBA-BAAAAA-G7PD1912 |
296 А |
160 кВт |
260 А |
132 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4371BBA-BAAAAA-G7PD1912 |
371 А |
185 кВт |
304 А |
160 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4389BBA-BAAAAA-G7PD1912 |
389 А |
220 кВт |
371 А |
200 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4453BBA-BAAAAA-G7PD1912 |
453 А |
250 кВт |
414 А |
220 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4568BBA-BAAAAA-G7PD1912 |
568 А |
315 кВт |
453 А |
250 кВт |
Дискретное управление доп. насосами |
|
|
CIPR-GA70C4675BBA-BAAAAA-G7PD1912 |
675 А |
355 кВт |
605 А |
315 кВт |
Дискретное управление доп. насосами |
|
|
Заказной код YASKAWA |
Входное питание ПЧ |
Режим нормальной мощности ND (120% перегрузки |
Тяжелый режим работы HD (150% перегрузки) |
Примечание |
||
|
CIPR-GA70C4002BBA-BAAAAA-G7PM1912 |
3 фазы 400 В~ |
2,1 А |
0,75 кВт |
1,8 А |
0,55 кВт |
Цифровое управление доп. насосами |
|
CIPR-GA70C4004BBA-BAAAAA-G7PM1912 |
4,1 А |
1,5 кВт |
3,4 А |
0,75 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4005BBA-BAAAAA-G7PM1912 |
5,4 А |
2,2 кВт |
4,8 А |
1,5 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4007BBA-BAAAAA-G7PM1912 |
7,1 А |
3 кВт |
5,5 А |
2,2 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4009BBA-BAAAAA-G7PM1912 |
8,9 А |
4 кВт |
7,2 А |
3 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4012BBA-BAAAAA-G7PM1912 |
11,9 А |
5,5 кВт |
9,2 А |
3,7 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4018BBA-BAAAAA-G7PM1912 |
17,5 А |
7,5 кВт |
14,8 А |
5,5 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4023BBA-BAAAAA-G7PM1912 |
23,4 А |
11 кВт |
18 А |
7,5 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4031BBA-BAAAAA-G7PM1912 |
31 А |
15 кВт |
24 А |
11 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4038BBA-BAAAAA-G7PM1912 |
38 А |
18,5 кВт |
31 А |
15 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4044BBA-BAAAAA-G7PM1912 |
44 А |
22 кВт |
39 А |
18,5 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4060BBA-BAAAAA-G7PM1912 |
59,6 А |
30 кВт |
45 А |
22 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4075BBA-BAAAAA-G7PM1912 |
74,9 А |
37 кВт |
60 А |
30 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4089BBA-BAAAAA-G7PM1912 |
89,2 А |
45 кВт |
75 А |
37 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4103BBA-BAAAAA-G7PM1912 |
103 А |
55 кВт |
91 А |
45 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4140BBA-BAAAAA-G7PM1912 |
140 А |
75 кВт |
112 А |
55 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4168BBA-BAAAAA-G7PM1912 |
168 А |
90 кВт |
150 А |
75 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4208BBA-BAAAAA-G7PM1912 |
208 А |
110 кВт |
180 А |
90 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4250BBA-BAAAAA-G7PM1912 |
250 А |
132 кВт |
216 А |
110 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4296BBA-BAAAAA-G7PM1912 |
296 А |
160 кВт |
260 А |
132 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4371BBA-BAAAAA-G7PM1912 |
371 А |
185 кВт |
304 А |
160 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4389BBA-BAAAAA-G7PM1912 |
389 А |
220 кВт |
371 А |
200 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4453BBA-BAAAAA-G7PM1912 |
453 А |
250 кВт |
414 А |
220 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4568BBA-BAAAAA-G7PM1912 |
568 А |
315 кВт |
453 А |
250 кВт |
Цифровое управление доп. насосами |
|
|
CIPR-GA70C4675BBA-BAAAAA-G7PM1912 |
675 А |
355 кВт |
605 А |
315 кВт |
Цифровое управление доп. насосами |
|
