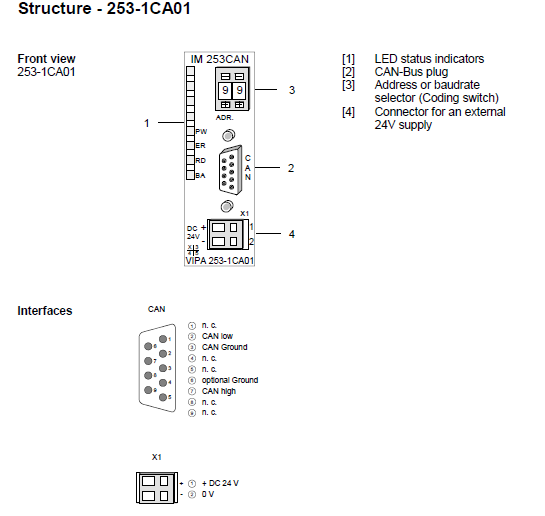

Интерфейсный модуль IM 253CAN от VIPA Controls, ведомое устройство (Slave) сети CANOpen (ассоциация CAN in Automation, CiA DS-201-207 и CiA DS-301) для подключения до 32 (но не более 16 аналоговых) модулей расширения серий 200V. Модуль предназначен для работы в сетях CANOpen со скоростью передачи данных от 10 кБ\с до 1 Мбит\с, на расстояния от пяти тысяч метров до 25 метров соответственно. Для выставления скорости используется двух разрядный переключатель на модуле, для выставление адреса узла используется группа из 8 переключателей, диапазон адресов от 0 до 63. Разъем подключения сетевого провода стандарта D-sub 9 pin.

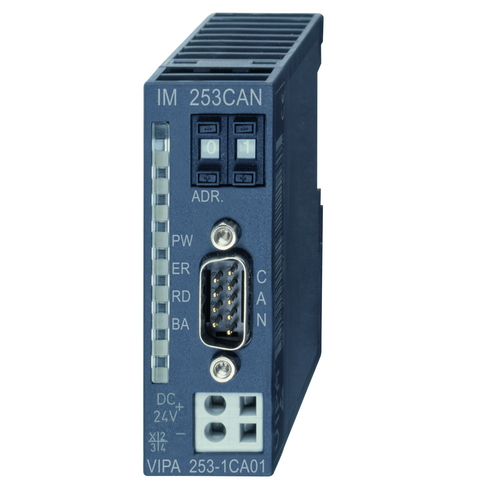

Модуль 253-1CA01 предназначен для монтажа на DIN-рейку стандартного размера 35 мм. В состав модуля входит интерфейсная часть со встроенным входом питания 20,4...28,8 В= (3,5 А) для питания самого сетевого модуля и подключенных модулей входов и выходов.
Параметры опроса модуля:
- 10 receive и 10 transmit PDOs;
- 2 standard SDOs;
- PDO linking;
- PDO mapping: fix.
