Станок зубофрезерный 5А342ПФ3

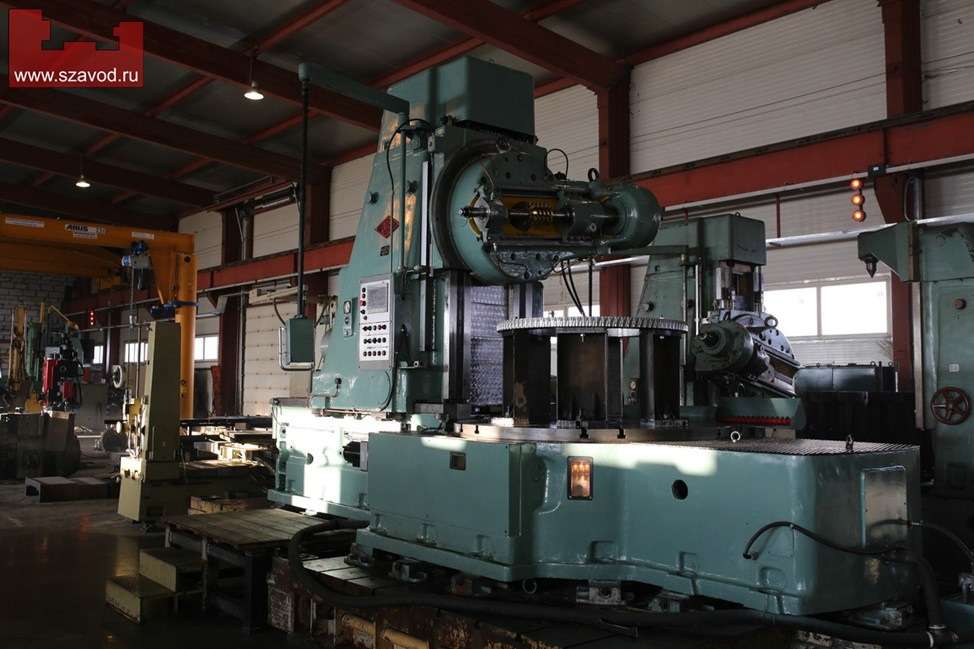

Модернизирован тяжелый зубофрезерный станок модели 5А342П производства завода КЗТС (г.Коломна). Заказчик поставил серьезную задачу: нарезка внутреннего зуба методом единичного деления дисковой фрезой.


Существующая гитара деления и дифференциала не обеспечивала надежный метод единичного деления, в связи с этим было принято решение о разделении кинематики станка 5А342П.

Каждая ось станка (перемещение колонны горизонтально,вертикальное перемещение салазок, вращение стола, шпиндель) приобрела собственный сервопривод YASKAWA.

Для точного позиционирования установлены линейки с классом защиты IP67.

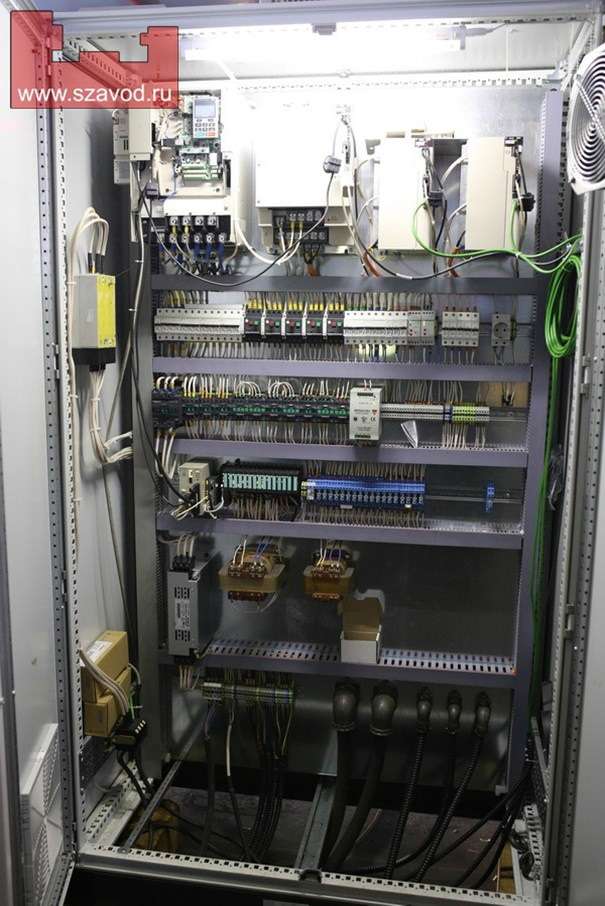

Зубофрезерный станок 5А342П управляется машинным контроллером YASKAWA, специальный модуль движения позволяет одновременно управлять тремя и более осями.

Автоматизированная система управления станком позволяет производить нарезку зубчатых колес, от загрузки изделия до ее выгрузки: можно задавать любое количество проходов, точку врезания и выхода фрезы, тип цикла и т.д.

Система разработана сотрудниками ООО «Первая станкостроительная компания» (г.Челябинск), при технической поддержке ООО «КоСПА».
