Снижение потребления электроэнергии.
Изначально в системах вентиляции были установлены асинхронные двигатели класса IE2 в составе частотно-регулируемого привода. Использование частотного регулирования скорости двигателя вносило существенный вклад в энергосбережение и соответствовало принятым тогда требованиям по экодизайну (2005/32/ЕС и 2009/125/ЕС).
Также давно известно, что наибольшая эффективность обеспечивается синхронными двигателями с постоянными магнитами, базово соответствующие требованиям IE3, которые в отличие от асинхронных двигателей всегда должны управляться преобразователями частоты. Теперь на рынке доступны синхронные двигатели с постоянными магнитами, удовлетворяющие и даже превосходящие требования высшего класса энергоэффективности IE4 согласно IEC TS 60034-31.

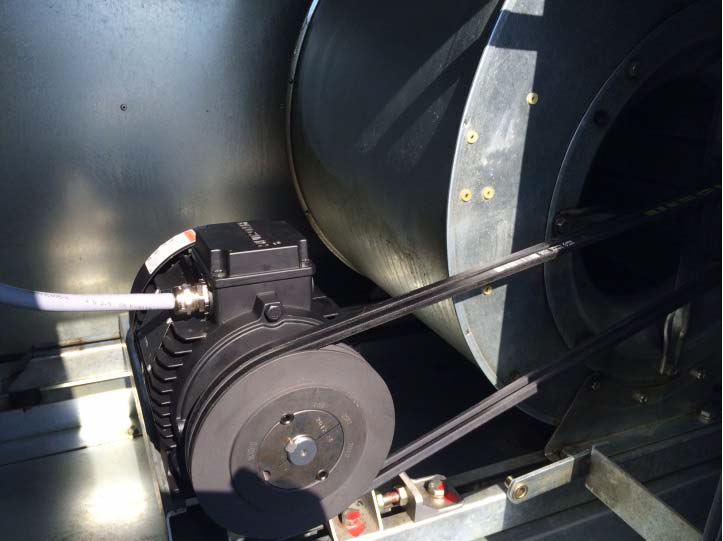

В свете вышесказанного, Probroed & Sloot решили провести практическое тестирование комплектов двигателей IE4 c частотными преобразователями различных производителей. Для этих целей один инкубатор был оборудована новыми приводами вентиляторов. Шесть вентиляторов работало на блок: три слева и три справа. Тестовая установка так же включала в себя три имеющихся асинхронных двигателя. Производилось сравнение энергопотребления двигателями в одинаковых условиях.
SPRiPM - синхронные двигатели с постоянными магнитами.
Синхронные двигатели SPRiPM (SUPER premium IPM двигатели, произносится как «суприм») с постоянными магнитами от компании YASKAWA явно доминировали в проведенном тесте. Этот высокоэффективный двигатель поставляется в комплекте с преобразователями частоты V1000 или А1000 и охватывает большой диапазон мощностей. Экономия энергии, измеренная компанией PRobroed &Sloot в сравнении с IE2 асинхронными двигателями, составляла 14% в номинальном режиме работы и около 50% в режиме неполной нагрузки, который особенно важен для данного процесса.
В добавок к отличной энергоэффективности, SPRiPM чрезвычайно компактны. Они значительно меньше и легче асинхронных двигателей, с которыми сравнивались в тесте. На последнем этапе модернизации, габариты SPRiM были уменьшены снова, так что теперь они на 40 % меньше асинхронных двигателей, что эквивалентно асинхронному двигателю, стоящему в стандартном ряду мощности на два пункта ниже. Кроме того, SPRiM весят на 50% меньше и имеют на 60% меньший момент инерции, чем испытуемые асинхронные двигатели, а это в свою очередь означает, на 60% более быстрый разгон и торможение.

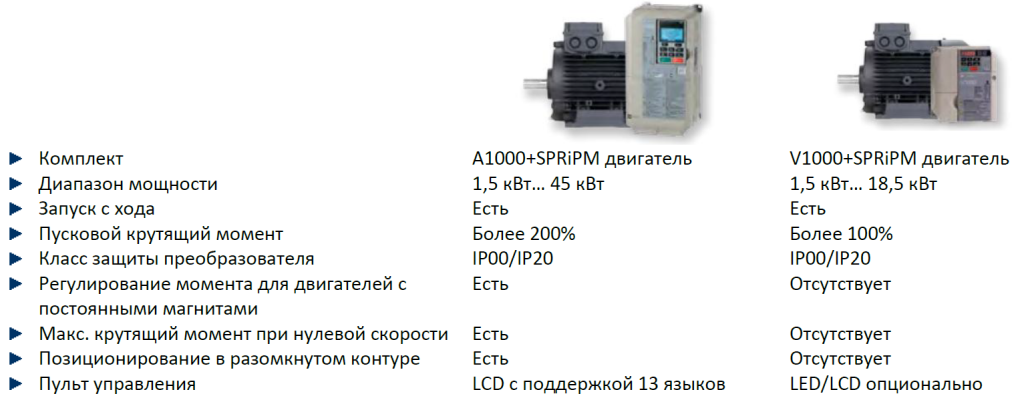

В сочетании с проверенными преобразователями частоты серии A1000 или V1000 от компании YASKAWA, такой двигатель формирует мощный и технически совместимый комплектный привод стандарта IE4 для различных применений. Специальные параметры двигателя уже встроены в программное обеспечение преобразователя. Инженеру необходимо просто подключить комплект к сети. В применениях с изменяющимся моментом, например, в вентиляторах, специальная функция «Подхват на лету» обеспечивает дополнительные полезные свойства привода. Ведь в случае отключения питания, вентилятор продолжит вращаться и комплектный привод SPRiPM c V1000 или A1000, будет контролируемо снижать скорость до 5% от номинала, обеспечивая оптимальный перезапуск. Так же ПЧ обеспечивают снижение уровня шума двигателя, что особенно важно в случае с вентиляторами, где шум усиливается лопастями.
Резюме.
Учитывая круглосуточную работу инкубаторов, меры по увеличению энергоэффективности оказаться весьма полезными: заменив существующие IE2 асинхронные двигатели в 200 вентиляционных установках на высокоэффективные SPRiPM двигатели IE4+, компания не только смогла снизить затраты на производство цыплят, но и высвободила мощности для расширения производства.
Специалисты, партнера и сервисного центра YASKAWA в России, ООО «КоСПА» готовы оказать помощь в подборе электродвигателей и приводов, расчете режимов их работы и использованию необходимых опций.
