053-1MT01 предназначен для замены предыдущий версии 053-1MT00 и является еще более гибким решением для создания распределенных систем сбора данных (телеметрии) и систем управления зданиями с использованием открытого протокола связи Modbus TCP.
Новый ведомый модуль Modbus TCP 053-1MT01
Особенности нового модуля IM 053MT:
-
Модуль поддерживает до 64 периферийных модуля серии SLIO, без возможности использования модулей IM060 для переноса сборки.
-
Встроенный 2-х портовый коммутатор X1/ X2 (RJ45) позволяет обходится без дополнительных коммутаторов при последовательной архитектуре подключения модулей:
-
Доступ к водам\выходам станции могут получить до 8 клиентов.
- Интегрированная параметризация через встроенный веб-сервер.

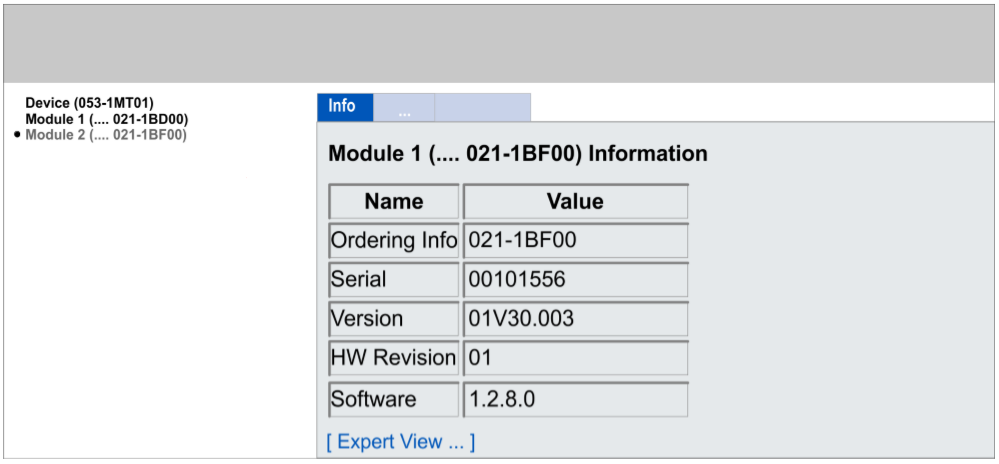

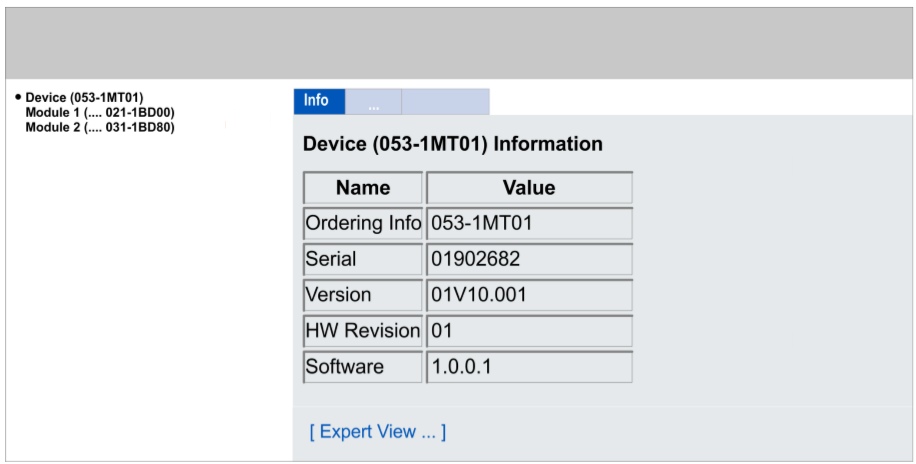

Примеры страниц веб сервера M 053MTI
- Автоматическое распознавание полярности и скорости (автоматическое согласование).
- Автоматическое распознавание параллельного или перекрестного кабеля.
- Светодиоды для диагностики соединения, активности и скорости.
- Светодиоды состояния для готовности и ошибки.
Светодиоды IM 053MT для диагностики
Настройка IP-адреса модуля IM 053MT может быть выполнена следующим образом:
- Настройка адреса через веб-страницу.
-
Настройка адреса с помощью переключателей на модуле.
-
Настройка адреса с помощью SPEED7 Modbus Tool.
-
Получение адреса по DHCP.
Замена 053-1MT00 на 053-1MT01
053-1MT01 совместим с IM 053-1MT00, если в 053-1MT00 не использовалась импортирования конфигурация сборки модулей.
Поскольку имя продукта проверяется в конфигурационном файле во время импорта, при его не совпадении конфигурация не будет загружена. Для того что бы этого избежать в конфигурационный файл (xml) нужно внести следующее изменение:
-
Откройте конфигурационный файл в текстовом редакторе.
-
Найдите запись product = "VIPA 053-1MT00"
-
Измените запись на product = "VIPA 053-1MT01"
-
Сохраните конфигурационный файл и загрузите его в IM 053-1MT01 через веб-сервер модуля.
