Применение универсальных регуляторов KUBE для регулирования температуры в емкостях.

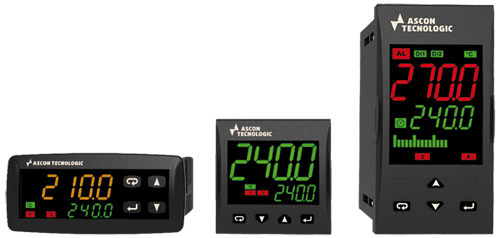

    Управление температурой технологической жидкости (молочные продукты, пиво, сидр, вино и т.д.) в емкости является базовой задачей для пищевых производств (производство напитков, молочных продуктов, кондитерских изделий) и производства бытовой химии. В этой статье на примере, двух задач, связанных с данными процессом, мы рассмотрим преимущества универсальных регуляторов (температурных контроллеров) серии KUBE итальянской компании ASCON TECNOLOGIC.

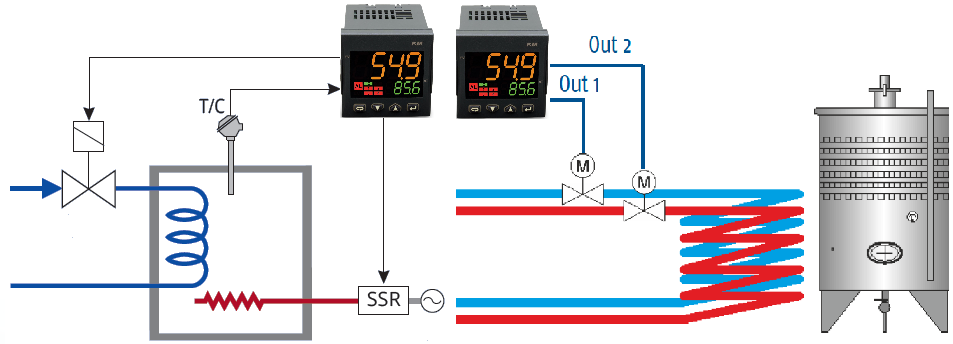

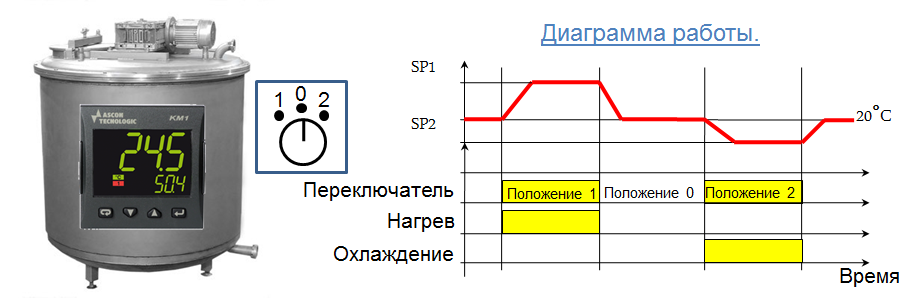

   Первая задача связана с переключением работы емкости с нагрева жидкости на ее охлаждение ниже температуры в помещении по внешнему сигналу, чаще всего от оператора цеха. В этом случае у емкости есть рубашки нагрева и охлаждения, а оператора выбирает режим работы 3-х позиционным переключателем (Нагрев, Выключение, Охлаждение).


   В этом случае регуляторы KUBE имеют следующие преимущества:

- один регулятор может управлять и контуром нагрева и охлаждения, с разными коэффициентами мощности;

- функция автоподстройки параметров регулятора компенсирует изменения колебаний температуры контуров нагрева и охлаждения;

- регулятор хранит до 4 предустановленных заданий (уставок) температуры;

- режимом работы регулятора можно управлять через встроенные стандартные модели дискретные входы или по программируемой кнопке на пульте регулятора;

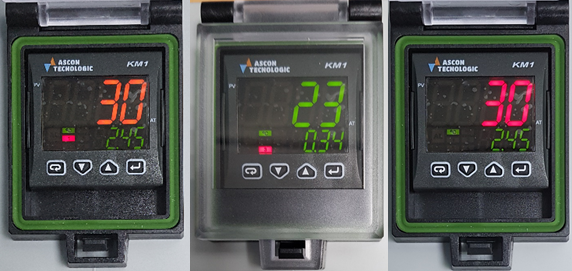

- 3-х цветное отображение температуры;

- функция анализа неисправности управляющего контура (LBA): например, для определения отказа клапана.

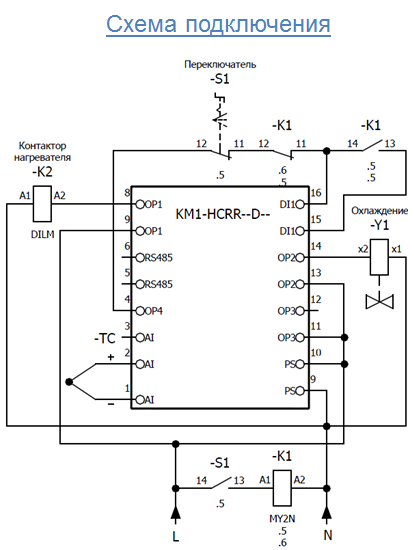

   Схема подключения KM1-HCRR-D---.


   Настройки KM1-HCRR-D---.

  1. Вход внешнего вкл. контура нагрева/ охлаждения.

    Параметр

     Значение

             Описание

           dif1

            4

     Режим ожидания

     2. Вход внешнего переключения контура нагрева/охлаждения

    Параметр

    Значение

Описание

dif2

6

Нагрев с SP1 и охлаждение с SP2

    Вторая задача связана с многостадийной температурной обработкой при использовании только контура нагрева или контуров нагрева и охлаждения.

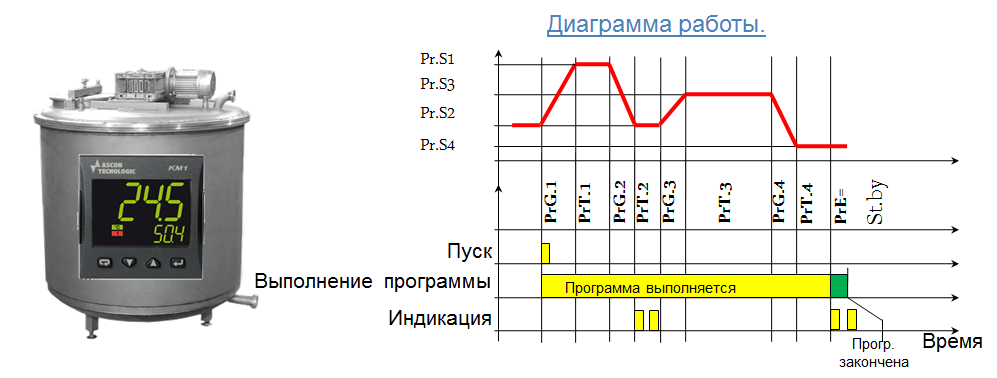

    Рассмотрим следующий технологический процесс: быстрый нагрев до +85 и выдержка на этой температуре 10 минут, затем охлаждение до +20 С c выдержка на этой температуре 30 минут для добавления закваски, далее нагрев до +65 С и выдержка на этой температуре до 8 часов, после этого быстрое охлаждение до +5 С и выдержка при этой температуре в течение 2 часов.


    Для решения этой задачи подойдет модель KM3PHCRRRD--, в котором функция программной отработки изменения температуры так же поддерживает включение\выключение выходов регулятора по достижению или окончанию определенных шагов.

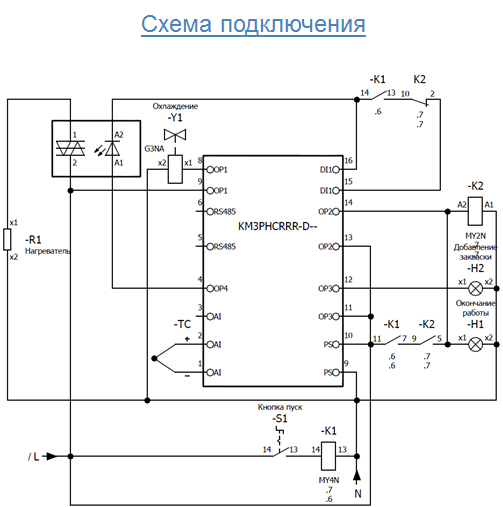

    Схема подключения KM3PHCRRRD--.


    Настройки KM3PHCRRRD--.

    1. Вход внешнего запуска выполнения программы.

    Параметр

    Значение

        Описание

         dif1

       13

   Запуск программы

    2. Выход сигнализации

    Параметр

   Значение

        Описание

       Pr.E2

      00.10

          Событие 2

    3. Выход сигнализации завершения программы.

    Параметр

    Значение

       Описание

02F

P.End

Программы выполнена

     4. Задание шагов программы (температурного профиля).

    Параметр

     Значение

Описание

tr.F

u.diG

Тип программы

Tr.u

2

Ед. измерения

Pr.E

St.By

Завершение программы

Pr.S1

85

Уставка 1

Pr.G1

6.0

Зона плавного изменения

Pr.T1

00.05

Время выдержки

Pr.S2

20

Уставка 2

Pr.G2

5.0

Зона плавного изменения

Pr.T2

00.30

Время выдержки

Pr.S3

65

Уставка 3

Pr.G3

4.5

Зона плавного изменения

Pr.T3

08.00

Время выдержки

Pr.S4

5

Уставка 4

Pr.G4

2.0

Зона плавного изменения

Pr.T4

02.00

Время выдержки

   Так же универсальные регуляторы\индикаторы KUBE позволяют дополнить систему правления следующими полезными функциями:

- счетчик наработки регулятора и исполнительного механизма;

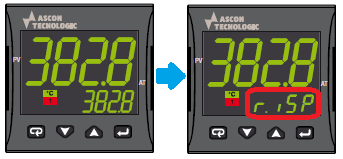

- извещение о периодических сервисных работах на пульте регулятора;


- защита от слишком частого переключения исполнительного механизма;

- блокировка в случае аварии с сбросом после подтверждения оператора.

 Надеемся данная информация окажется полезной.

PS При автоматизации емкостей так же обратите внимание на частотные преобразователи YASKAWA J1000, YASKAWA V1000 (для управления мешалками и насосами) и контроллеры YASKAWA VIPA Controls SLIO и 300S.
