ASCON TECNOLOGIC: KUBE для управления двухступенчатой горелкой

Для поддержания температуры воды в баке примерно равной 80 °C, далее SP и уставка, используется двухступенчатая горелка.

Двухступенчатая горелка
Двухступенчатая горелка

Мы хотим, чтобы вторая ступень включалась, когда температура в баке ниже 65 °C, и выключалась, когда температура воды достигает этого значения.

Критерии выбора

  1. Напряжение питания прибора должно совпадать с питанием системы.

  2. Прибор должен иметь минимум два релейных выхода.

  3. Аналоговый вход прибора должен поддерживать тип датчика, установленного в баке (в нашем примере это будет RTD PT100).

В минимальной конфигурации можно использовать модель 48х48 (KM): KM1-HCRR-D----E----

  • H    = 100-240В~
  • C    = вход термопары и термосопротивление
  • RR = 2 релейных выхода.

или в расширенной KM1TUCRRRD----E---- с питанием от 24 до 240 В=/~ и 3 рел. выходами, 3-й для сигнала готовности.

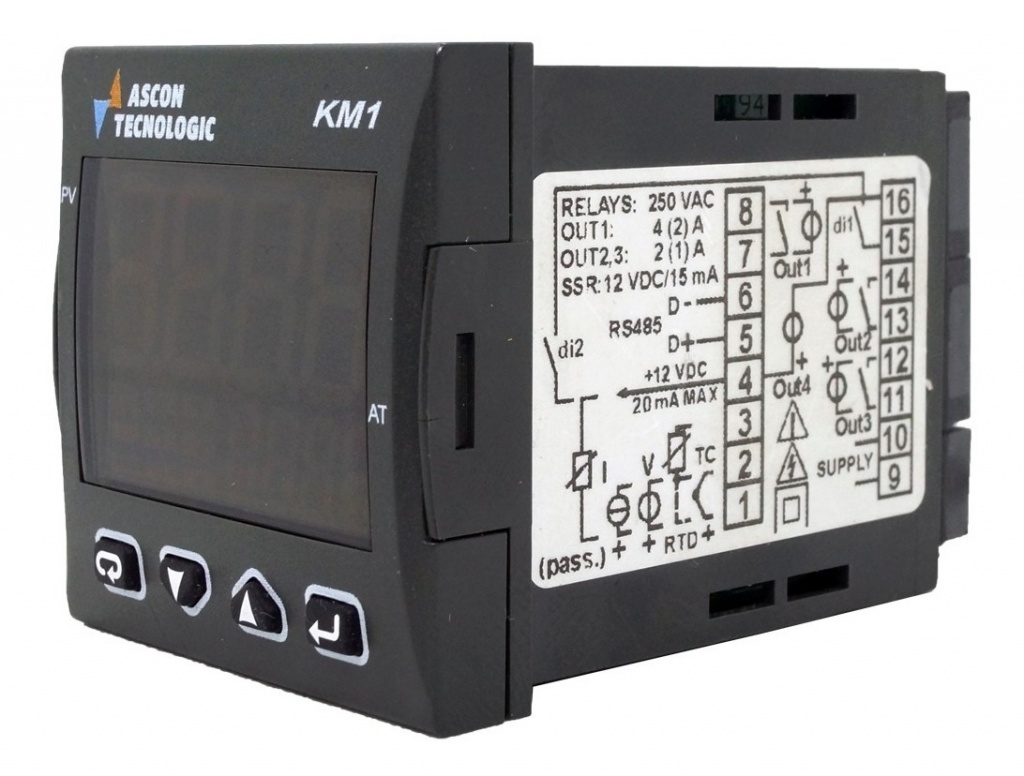

KM1 со схемой подключения на боковом шильдике
KM1 со схемой подключения на боковом шильдике

Настройки KUBE

Общие принципы настройки:

  • Выберите первый выход и установите функцию «Нагрев», подключите выход к 1 ступени.

  • Выберите второй выход и установите функцию «Авария 1», подключите выход к 2 ступени.

  • Установите сигнал аварии 1, как относительное нижний уровень.

  • Выберите тип управления двухпозиционное (ON/OFF).

Настраиваемые параметры:

  • SEnS = Pt1 (датчик = PT100)

  • o1.F = H.rEG (1 выход - Нагрев)

  • o1.Ac = dir (Прямое действие)

  • o2.F = AL (2 выход Аварии)

  • o2.AL = 1 (связан с Аварией 1)

  • o2.Ac = dir (Прямое действие)

  • AL1.t = LodE (относительный нижний уровень)

  • Ab1 = 0 (Автоматический сброс тревоги)

  • AL1 = -15 (относительная (SP) уставка аварии 1)

  • cont = on.FA (ассиметричный ON/OFF)

  • SP = 80 (уставка 80 °C)

Почему используем относительные Аварии? При изменении уставки 1 ступени автоматически изменяется уставка для 2 ступени.

Диаграмма изменения уставки SP вместе c уставкой AL1
Диаграмма изменения уставки SP вместе c уставкой AL1

Диаграмма включений выходов и отображения на экране KUBE
Диаграмма включений выходов и отображение на экране KUBE

Дополнительные настройки

Чтобы уменьшить количество запусков и остановок горелки, мы добавляем гистерезис. После того, как горелка достигла 80°C и выключилась, она не должна включаться снова, пока температура не упадет до 75°C. Для этого мы устанавливаем гистерезис управления H.Set=(80-75)=5°C.

Для 2 ступени защитой от частых переключений будет задержка включения Аварии 1 AL1d=10 (сек).

Дополнительно доступны следующие функции:

  • Включение нагрева по кнопке (uSrb) или дискр. входу (diF1).
    Программируемая кнопка и дискретный вход KUBE
    Программируемая кнопка и дискретный вход KUBE

  • od задержка при включении питания (в чч.мм) для защиты оборудования от частых переключений питания.
    Контроллер-регулятор KM1 в режиме ожидания окончания задержки od после включения питания
    Задержка включения od на экране KUBE

  • t.Job встроенный счетчик наработки (в днях) – показывает сколько суммарно на прибор было подано питание.

  • Co.tY счетчик периодического обслуживания (r.iSP).
    ASCON TECNOLOGIC контроллер-регулятор KUBE уведомление об обслуживании
    Сообщение о срабатывании счетчика периодического обслуживания

  • Для подключения к системам мониторинга и контроля доступны порты на выбор: RS485 (встроенный с изоляцией 50 В или опция ARS1), Ethernet и WiFi.

Специалисты ООО «КоСПА» подготовили готовую прошивку KM1 для данной задачи. Для ее загрузки вам потребуется ключ A01 и ПО Winlog TEC lite или AT Universal Configurator.
