YASKAWA V1000 опциональные платы

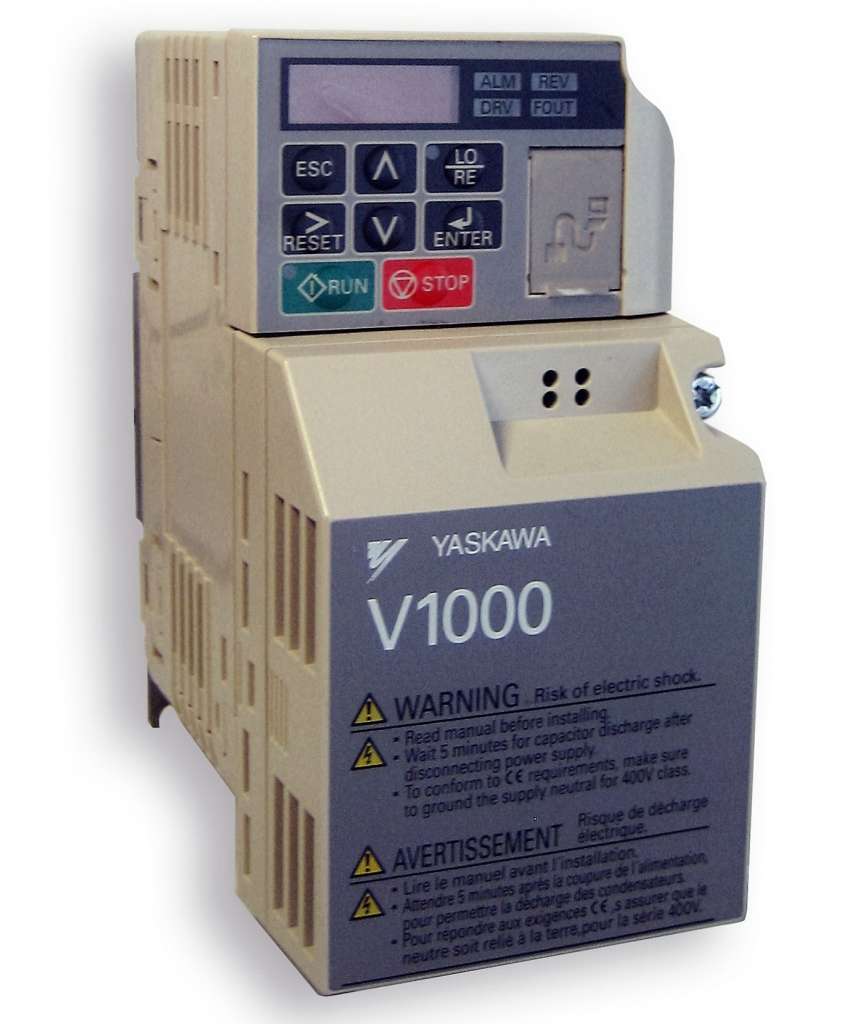

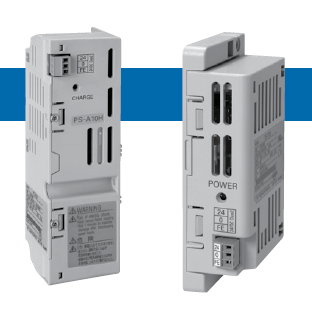

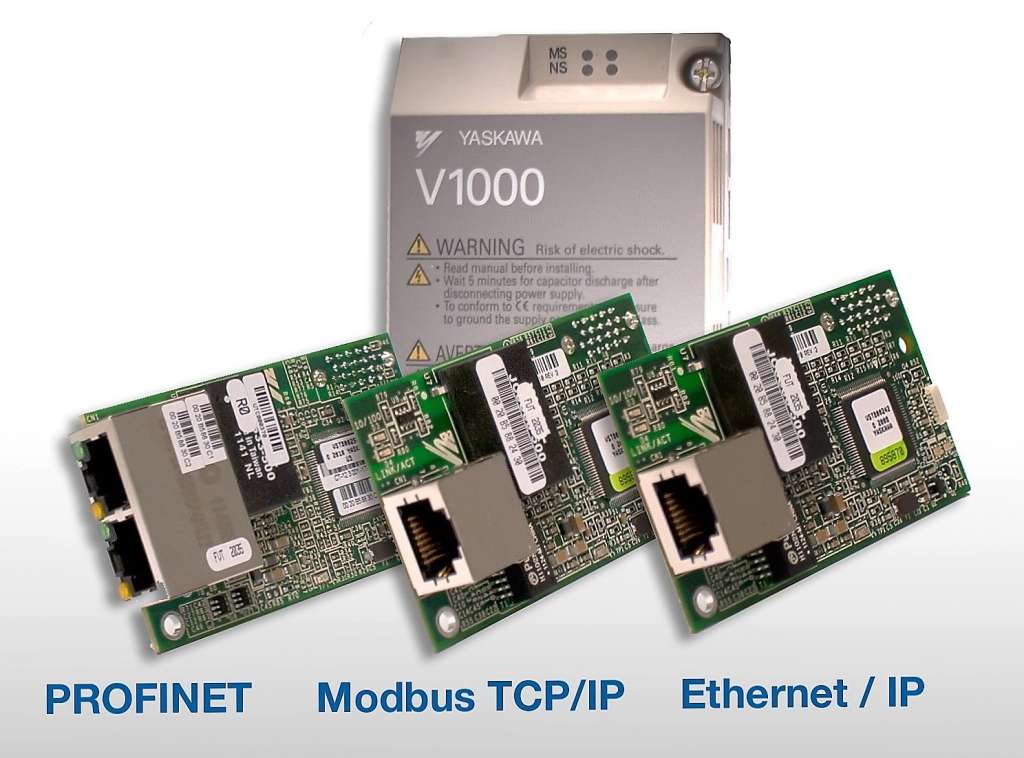

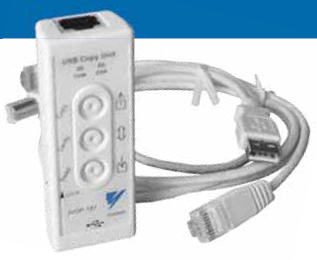

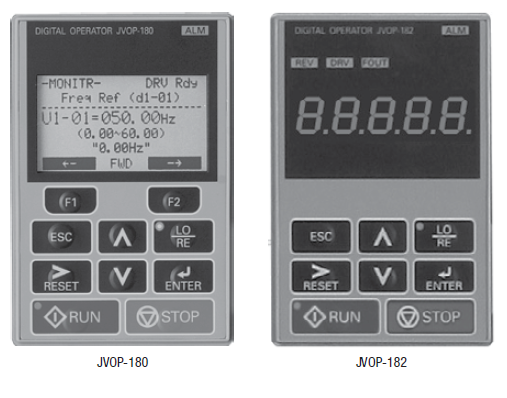

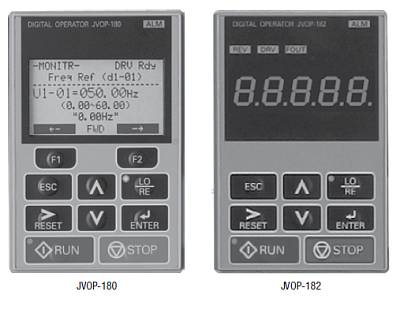

YASKAWA V1000 с коммуникационной платой YASKAWA V1000 пример плат YASKAWA V100 PS-V10 YASKAWA V1000 JVOP-181 YASKAWA V1000 JVOP-180 и JVOP-182

Стандартные возможности преобразователей частоты YASKAWA V1000 могут быть адаптированы для прикладных задач благодаря установке плат расширения и опциональных модулей. Конструкция V1000 позволяет устанавливать в него одну коммуникационную (сетевую) плату и модули (PS-V10S и PS-V10M) внешнего питания 24В= (ИБП) платы управления на случай отключения силового питания. Для удобства настройки ПЧ доступно два вида выносных пультов (С ЖК-дисплеем JVOP-180 и 7-сегментным дисплеем JVOP-182) и блок переноса параметров между преобразователями или ПК и ПЧ (JVOP-181).


Доступные сетевые платы и их характеристики

  • SI-S3/V: CANopen, профили оборудования DS 301 Ver. 4.02 и DSP 402 Ver. 1.1 Velocity Mode, разъем 9-pin D-SUB, скорость передачи данных от 10 кбит до 1 Мбит;

  • SI-N3/V: DeviceNet, профиль оборудования Group 2 Server (UCMM capable), поддержка Explicit Messages, Polled I/O Messages, Faulted Node Recovery, Offline Connection Set Messages, Automatic Device Replacement (ADR), Change of State Message (COS). Разъем 5-pin открытый винтовой, скорость передачи данных 125, 250 и 500 кбит;

  • SI-P3/V: PROFIBUS-DP, профиль оборудования PROFIBUS DP-V0, V1, разъем 9-pin D-SUB, скорость передачи данных от 9,6 кб до 12 Мб;

  • SI-C3/V: CC-Link, профиль оборудования CC-Link V1.10, скорость передачи данных от 156 кб до 10 Мб;

  • SI-T3/V: MECHATROLINK II, разъемы USB A, скорости: режим MECHATROLINK-II – 10 Мб, режим MECHATROLINK-I 4 Мб;

  • SI-EN3: Ethernet-IP, профиль оборудования Explicit: Explicit Class 3, Unconnected, I/O: Class 1, Listen Only, Input Only, разъемы RJ45, скорость передачи данных 10 или 100 Мб;

  • SI-EM3: Modbus TCP/IP, доступные команды Read Multiple Registers (03H), Write Single Register (06H), Write Multiple Registers (10H), Read and Write Registers (17H), разъем RJ45, скорость передачи данных 10 или 100 Мб;

  • SI-EP3: PROFINET, профиль оборудования ProfiDrive, Identification and Messaging (I&M0), Fault Buffer Mechanism, два разъема RJ45, скорость передачи данных 10 или 100 Мб;

  • SI-ES3: EtherCAT, профиль оборудования DS 301 Ver. 4.02 и DSP 402 Ver. 1.1 Velocity Mode, два разъема RJ45, скорость передачи данных 10 или 100 Мб.

Видео обзор сетевых возможностей ПЧ V1000:



На данной странице размещен: каталог опциональных плат и полные технические руководства (мануалы) на них. В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.
