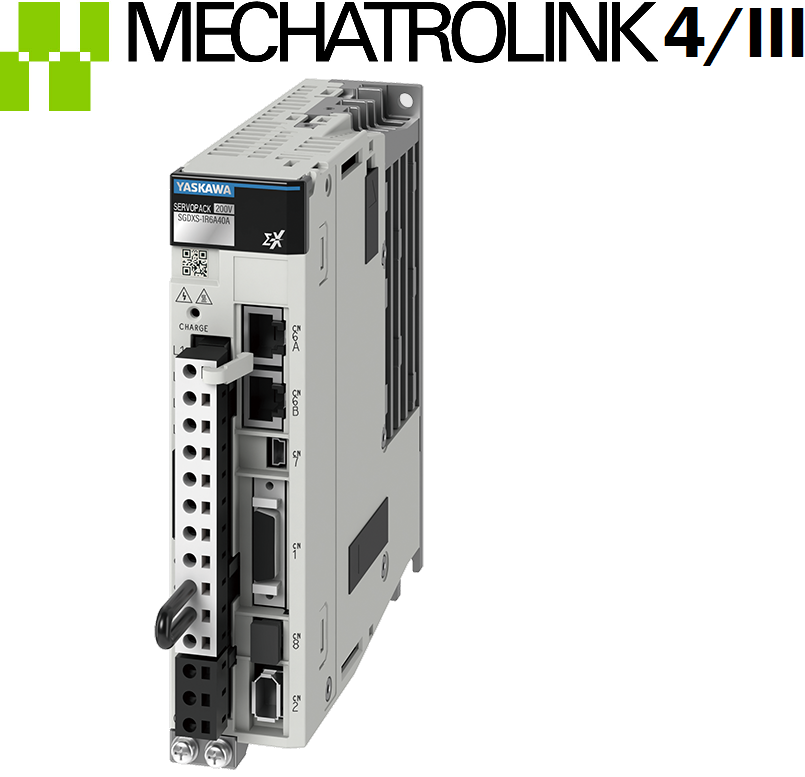

Серия сервоприводов YASKAWA Sigma-X обладает широким диапазоном скоростей и производительностью. Механический монтаж сервоприводов становится довольно простым за счет компактности, а их настройка интуитивно понятна благодаря современному интерфейсу для наладки.
Сервоприводы YASKAWA Sigma-X с интерфейсом Mechatrolink предназначены для управления движением в станках с ЧПУ, промышленных роботах, манипуляторах и других системах автоматизации производства. Они обеспечивают точное и плавное управление скоростью вращения, крутящим моментом и положением, что позволяет повысить производительность и качество работы оборудования, а также синхронизироваться с другими устройствами для обеспечения максимальной эффективности.
Благодаря интерфейсу Mechatrolink можно обеспечить быструю и надежную передачу данных между сервоприводами и контроллером движения в режиме реального времени. Это позволяет сократить время цикла обработки и повысить точность позиционирования, что особенно важно для управления сложными процессами.
В Σ-X увеличено количество датчиков, что дает возможность наблюдать за сроком службы его элементов и информацией об окружающей среды. Предиктивная диагностика может быть полезна для точного определения периодов обслуживания и предотвращения внезапных отказов, что увеличивает жизненный цикл оборудования и сокращает производственные издержки.
Применяется сеть Σ -LINK II для одновременного сбора данных с датчиков и информации о движении с различных осей в режиме реального времени, что сокращает человека-машинные часы для обработки данных и их визуализации. Также сокращается количество подключаемых кабелей.
Σ-X сравнивает загруженные данные, полученными на основе различных нагрузочных диаграмм и тахограмм при автонастройке, хранящихся в сервоприводе, с рабочими данными при эксплуатации. Это полезно для обнаружения ошибок оборудования, вызванных износом с течением времени, оценки качества продукции и подтверждения точности сборки.
Частота реакции контура скорости изменилась с 3,1 кГц (для более ранних моделей) до 3,5 кГц, что увеличивает производительность оборудования.
Помимо двухосевых приводов серии SGDXW, появились трехосевые модели серии SGDXT, что позволяет сократить занимаемое место и количество кабелей. Так как серводвигатели соединяются последовательно, используя энкодерный кабель.
Совместимость с серводвигателями более ранних серий Sigma 5&7. При замене не требует переконфигурировать программу в Контроллере.
Новое поколение 26-битных (67 108 864 имп/об) абсолютных энкодеров, в 4 раза выше точность по сравнению с предыдущими сериями.
Сервопривод ∑-X поддерживает два протокола связи MECHATROLINK-4 и MECHATROLINK-III в одном устройстве. В перспективе минимальный период передачи данных будет измене с 125 мкс до 31,25 мкс, что позволяет быстрее и эффективнее детализировать сигналы управления.
В серии Sigma-X представлен трёх осевой сервопривод ∑-XT. Для данного сервопривода доступны модели с управлением по MECHATROLINK-4/III мощностью 0,2 и 0,4 кВт на каждую ось.
YASKAWA сервоприводы SIGMA-X листовка
Каталог 2023 сервоприводов YASKAWA SIGMA-X
YASKAWA SIGMA-X Full Catalog
YASKAWA SGDXS Mechatrolink Technical characteristics of models
YASKAWA Sigma-XS SERVOPACK ML4/3 Product manual
YASKAWA SGDXS ML-4_III Ref External dimensions
YASKAWA SGDXT ML-4_III Ref External dimensions
YASKAWA SGDXW ML-4_III Ref External dimensions
YASKAWA SGDXT EtherCAT ML4 Ref 3D Models
YASKAWA SGDXW EtherCAT ML4 Ref 3D Models
YASKAWA SGDXS ML4_III Ref 3D Models
|
Заказной код YASKAWA |
Описание сервопривода |
|
SGDXS-R70A40A |
Сервопривод Sigma-X, 0.05 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-R90A40A |
Сервопривод Sigma-X, 0.1 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-1R6A40A |
Сервопривод Sigma-X, 0.2 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-2R8A40A |
Сервопривод Sigma-X, 0.3 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-3R8A40A |
Сервопривод Sigma-X, 0.5 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-5R5A40A |
Сервопривод Sigma-X, 0.75 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-7R6A40A |
Сервопривод Sigma-X, 1.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-120A40A |
Сервопривод Sigma-X, 1.5 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4. С дополнительным кодом «SGDXS-120A00A0008» питающая сеть 1 фазы 230 В |
|
SGDXS-180A40A |
Сервопривод Sigma-X, 2.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-200AA0A |
Сервопривод Sigma-X, 3.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-330A40A |
Сервопривод Sigma-X, 5.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-470A40A |
Сервопривод Sigma-X, 6.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-550A40A |
Сервопривод Sigma-X, 7.5 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-590A40A |
Сервопривод Sigma-X, 11.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXS-780A40A |
Сервопривод Sigma-X, 15.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXT-1R6A40A |
Трехосевой сервопривод Sigma-X, 0.2 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXT-2R8A40A |
Трехосевой сервопривод Sigma-X, 0.3 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXW-1R6A40A |
Двухосевой сервопривод Sigma-X, 0.2 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXW-2R8A40A |
Двухосевой сервопривод Sigma-X, 0.3 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXW-5R5A40A |
Двухосевой сервопривод Sigma-X, 0.75 кВт, питающая сеть 1/3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
|
SGDXW-7R6A40A |
Двухосевой сервопривод Sigma-X, 1.0 кВт, питающая сеть 3 фазы 230 В, управление скоростью, позицией, моментом через интерфейс Mechatrolink 3&4 |
