VIPA MICRO

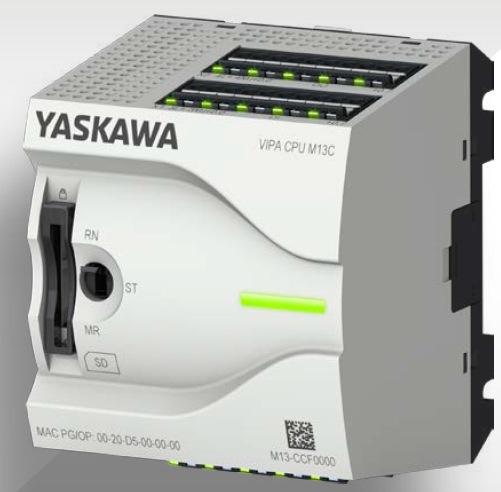

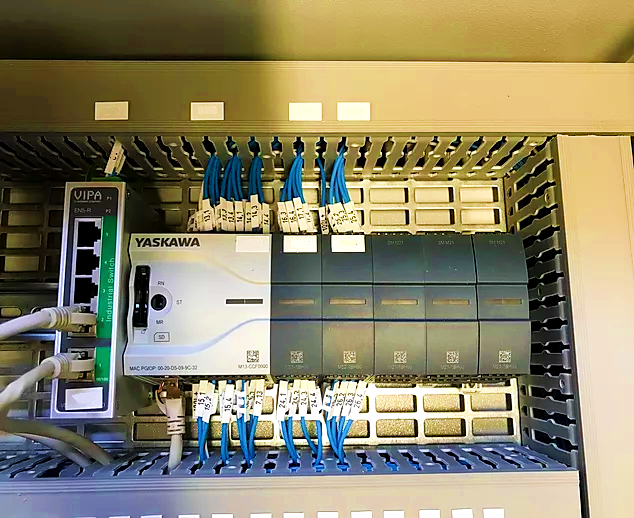

     MICRO представляет собой быстрый и очень компактный программируемый логический контроллер нового поколения, выпускаемый под брендом YASKAWA VIPA Controls. Он предназначен для реализации небольших систем управления различного назначения с ограниченным количеством обслуживаемых сигналов.


Производительность и область применения

     ПЛК MICRO выполнены на базе технологии SPEED7, что обеспечивает выполнение логических битовых операций и операций со словами за 20 нс, а вычисления с плавающей запятой осуществляются за 120 нс. Системная шина контроллера MICRO имеет скорость передачи 48 Мбит/с и позволяет обеспечить время отклика модуля расширения на запрос со стороны процессорного модуля за время не более 20 мкс. Высочайшая производительность контроллеров MICRO позволяет им легко справляться с задачами точного позиционирования и сложными алгоритмами управления.


Компактная конструкция

    ПЛК MICRO является одним из самых компактных контроллеров на рынке промышленной автоматизации. Габаритные размеры процессорного модуля составляют всего 71x72x88 мм, что существенно экономит монтажное пространство и позволяет использовать ПЛК в составекомпакных систем управления с жесткими требованиями к установочным размерам.

Память

    И загрузочная, и рабочая память является встроенной и при этом полностью энергонезависимой. В случае необходимости объём рабочей памяти может быть расширен с помощью конфигурационных карт VSC (VIPA Set Card). Для резервного хранения программ и данных могут быть использованы и обычные карты памяти формата SD, например, VSD.


Обмен данными

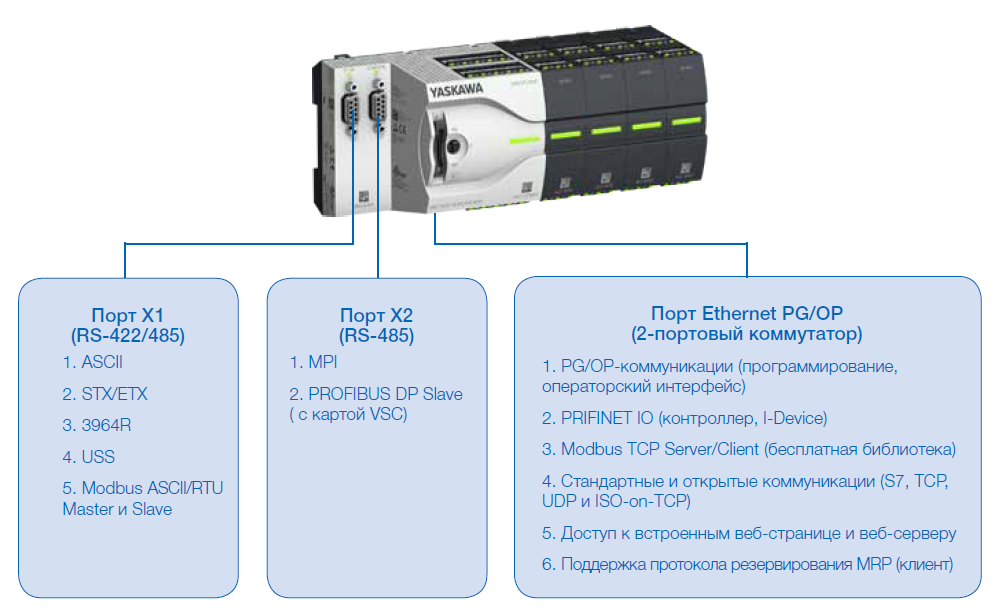

    Встроенный порт Ethernet (PG/OP, PRIFINET IO, Modbus TCP и др.) является основным коммуникационным интерфейсом контроллера. Обмен в режимах PROFIBUS Slave, PtP и MPI реализуется с помощью опционального модуля расширения. В дополнение к стандартным протоколам Ethernet, таким как Modbus TCP или S7-коммуникации, ПЛК Micro также поддерживает работу в сетях PROFINET IO. При этом в режиме контроллера PROFINET IO к нему может быть подключено до 8 периферийных устройств, а в режиме интеллектуального устройства I-Device он способен предоставить в распоряжение контроллера сети до 768 байт входных и выходных данных.


Функциональные возможности

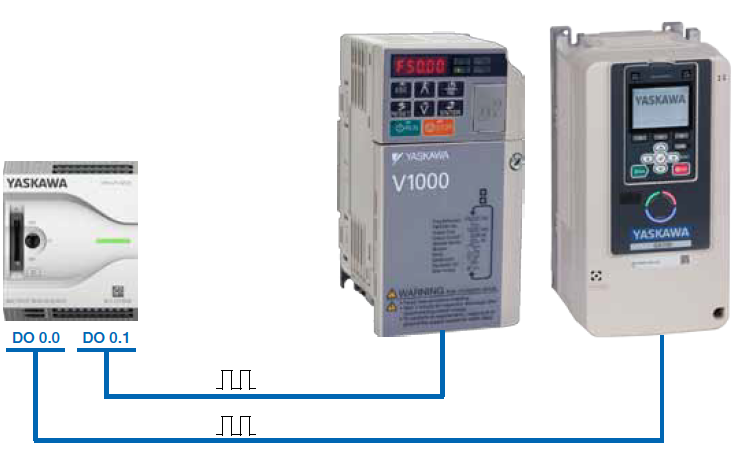

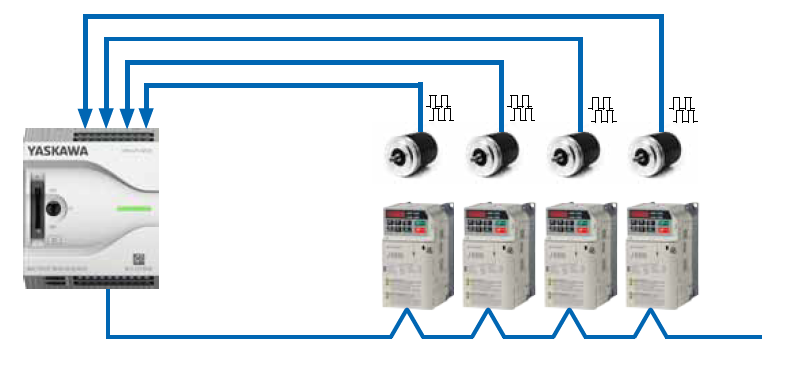

    Процессорный модуль имеет 16 встроенных дискретных входов, 12 дискретных выходов и 2 аналоговых входа. При этом дискретные входы поддерживают функцию формирования аппаратного прерывания и высокоскоростных счетчиков (до  4), способных осуществлять измерение частоты импульсного сигнала или подсчет количества импульсов. Два дискретных выхода могут использоваться для генерации импульных сигналов управления с ШИМ или импульсной последовательности Pulse Train.


Веб-сервер

    ПЛК cерии MICRO обладают встроенным веб-сервером с поддержкой проектов визуализации WebVisu, создание которых осуществляется с помощью системы разработки SPEED7 Studio. В качестве устройства отображения в этом случае могут   быть применены панели оператора VIPA Controls cерии Cloud.


Программирование

    Программирование ПЛК cерии MICRO осуществляется с помощью бесплатной лицензии Lite cистемы разработки VIPA SPEED7 Studio, а также с использованием пакетов STEP®7 и TIA Portal компании Siemens. Для подключения к инструментальному компьютеру используется порт Ethernet PG/OP.


Коммуникационные модули

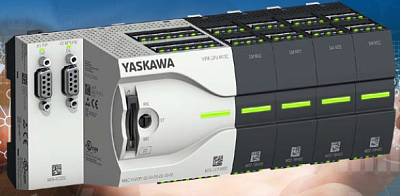

    M09-0CB00 Коммуникационный модуль EM M09, порт RS-485 (MPI, PROFIBUS DP Slave), порт RS-422/485 (ASCII, STX/ETX, 3964(R), USS master, Modbus master)


Сигнальные модули

    M21-1BH00 Модуль дискретного ввода SM M21, 16 каналов 24 В пост. тока

    M22-1BH00 Модуль дискретного вывода SM M22, 16 каналов 24 В/0,5 А пост. тока

    M22-1HF10 Модуль дискретного вывода SM M22, 8 реле (4 группы) с НРК, ток нагрузки 2 А

    M23-1BH00 Модуль дискретного ввода/вывода SM M23, 8 каналов DI 24 В пост. тока, 8 каналов DO 24 В/0,5 А пост. тока

    M31-1СD50 Модуль аналогового ввода SM M31, 4 канала, 16 разрядов, диапазоны ±80 мВ, 0/1...10 В, ±10 В, 0/4-20 мА, 0...3000 Ом, RTD PT100, PT1000, NI100, NI1000, TC Type J, K, N, R, S, T, B, C, E, L

    M32-1BD40 Модуль аналогового вывода SM M32, 4 канала, 12 разрядов, выходные диапазоны 0-20 мА и 4-20 мА

    M32-1BD70 Модуль аналогового вывода SM M32, 4 канала, 12 разрядов, выходные диапазоны 0...10 В и ±10 В

Список заказных кодов

M13-CCF0000M21-1BH00M22-1BH00M22-1HF10M23-1BH00M09-0CB00M32-1BD40M32-1BD70M31-1CD50M22-1HF10
