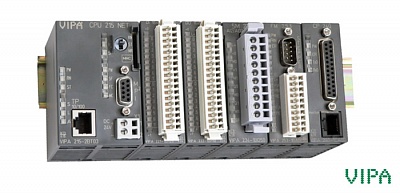

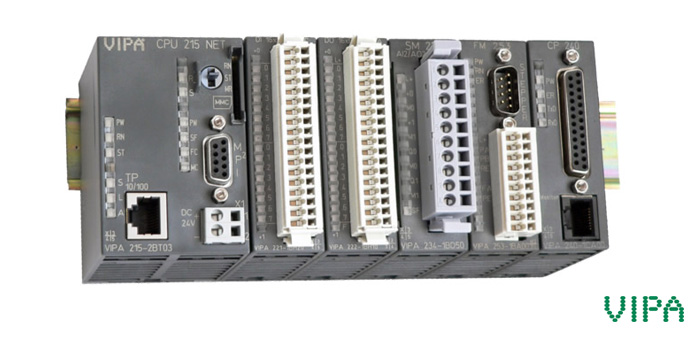

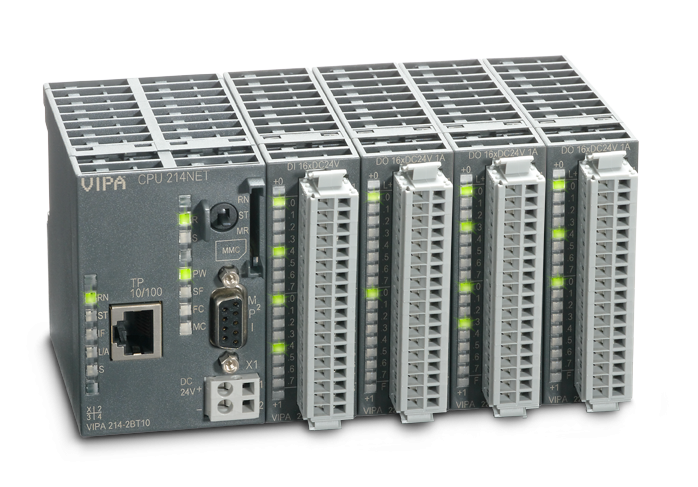

Модульная серия 200V от VIPA Controls – это промышленный программируемый контроллер, созданный для использования как в составе компактных, так и распределенных систем управления. Хотя выпуск данной серии был начат в 1996 году, он не однократно модернизировался с сохранением совместимости с предыдущими версиями. Программная совместимость с ПЛК S7-300 и широкий выбор модулей расширения позволяет использовать его для решения задач автоматизации, требующих от контроллера среднего уровня производительности. В настоящее время данная серия считается устаревшей и рекомендуется переход на современную серию модульных контроллеров - SLIO CPU.

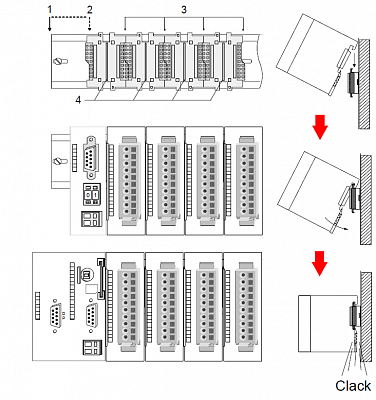

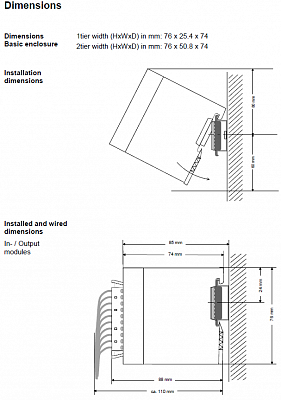

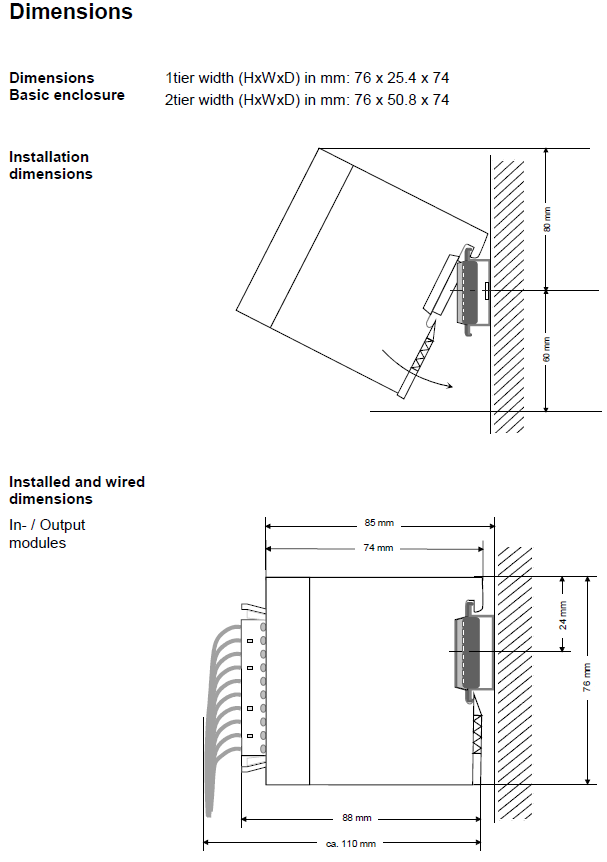

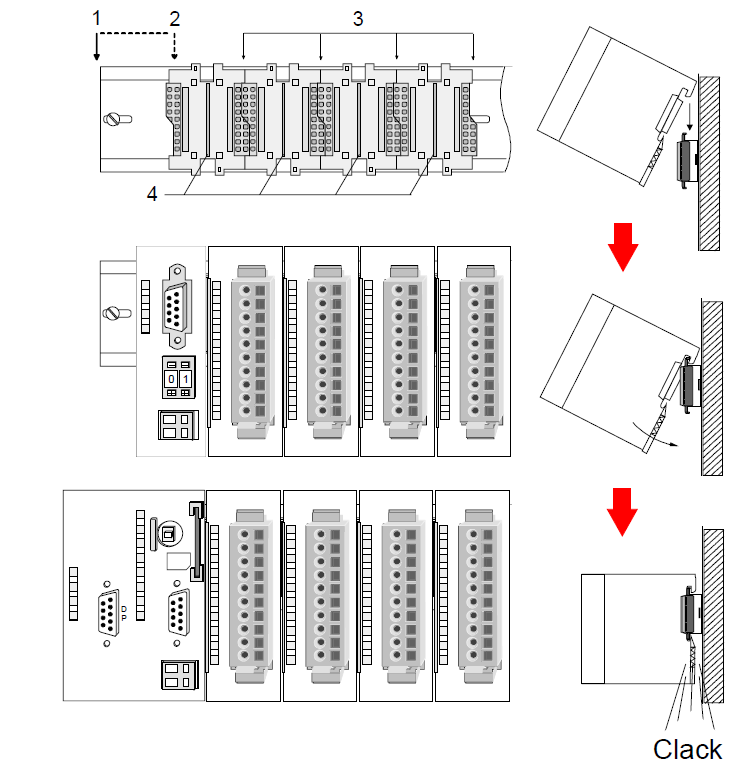

К процессорам CPU 200V можно подключать до 32 модулей ввода-вывода по внутренней шине, а с использованием промышленных интерфейсов Profibus и CANOpen до 126 удаленных станций. К каждой удаленной станции на базе VIPA IM 253 можно так же подключить до 32 модулей расширения. Компактная конструкция всех элементов позволяет обходиться минимальным пространством для размещения контроллера в шкафу управления. Сборка и установка осуществляются в следующем простом порядке: вначале на стандартную 35 мм DIN-рейку монтируются шинные соединители, обеспечивающие электрическое подключение компонентов ПЛК, а затем на них ставятся модули расширения, фиксируясь на рейке.
Для подключения к ПЛК System 200 кнопок, индикаторов, датчиков и исполнительных устройств имеются различные модули ввода-вывода от простых дискретных и аналоговых модулей, до специализированных. Специальные модули позволяют управлять сервоприводом и шаговым двигателем, контролировать позицию, перемещение и скорость можно как при использовании интерфейса абсолютных перемещений SSI, так и при помощи счетных модулей, позволяющих работать с быстрыми дискретными датчиками и инкрементальными энкодерами. Долгое и успешное использование 200V для автоматизации зданий и систем HVAC определило появление в составе 200 серии специализированных интерфейсов связи EnOcean (беспроводной на частоте 868,3 МГц) и M-bus (стандарт DIN EN1434-3).
Для подключения сторонних приборов, а также связи с другими системами управления ПЛК 200V предлагает ряд коммуникационных модулей. Благодаря CPU с коммуникационными сопроцессорами Ethernet PG\OP и CP343 ПЛК серии 200V можно встраивать в различные сетевые структуры производства, обеспечивая доступ к данным для MES и ERP систем.
Программирование серии осуществляется из следующих программных пакетов:
|
Заказной код VIPA Controls |
Описание модуля |
Заказной код VIPA Controls |
Описание модуля |
|
201-1AA00 |
Двойной клеммный модуль CM 201, пассивный, 2x11 клемм, цвета серый/серый |
201-1AA10 |
Двойной клеммный модуль CM 201, пассивный, 2x11 клемм, цвета зелено-желтый/серый |
|
201-1AA00 |
Двойной клеммный модуль CM 201, пассивный, 2x11 клемм, цвета серый/серый |
201-1AA10 |
Двойной клеммный модуль CM 201, пассивный, 2x11 клемм, цвета зелено-желтый/серый |
|
201-1AA20 |
Двойной клеммный модуль CM 201, пассивный, 2x11 клемм, цвета красный/синий |
201-1AA40 |
Клеммный модуль CM 201, пассивный, 2x5 и 2x6 полюсов, цвета серый/серый и красный/синий |
|
207-1BA00 |
Блок питания PS 207, вход 100/240 В перем. тока (50 Гц), выход 24 В/2 А пост. тока |
207-2BA20 |
Блок питания PS 207, вход 100/240 В перем. тока (50 Гц), выход 24 В/2 А пост. тока, клеммный блок: 2x11 клемм, цвета красный/синий |
|
208-1CA00 |
Коммуникационный модуль IM 208CAN, ведущее устройство сети CANopen, скорость 1 Мбит/с, до 125 ведомых устройтв. Конфигурирование с помощью ПО VIPA WinCoCT |
208-1DP01 |
Коммуникационный модуль IM 208DP, ведущее устройство сети PROFIBUS DP, интерфейс RS-485, 12 Мбит/с, до 125 ведомых устройств |
|
214-1BA03 |

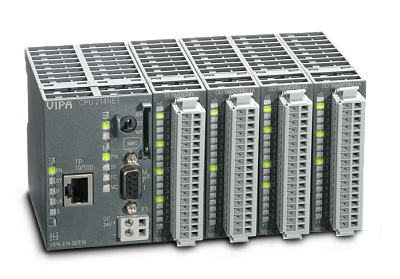

Модуль CPU 214C, рабочая память 48 кбайт, загрузочная память 80 кбайт, порт MP2I, гнездо MMC |
214-1BA06 |
Модуль CPU 214, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, совместимость с TIA Portal |
|
214-1BC03 |
Модуль CPU 214, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC |
214-1BC06 |
Модуль CPU 214C, рабочая память 48 кбайт, загрузочная память 80 кбайт, порт MP2I, гнездо MMC, совместимость с TIA Portal |
|
214-2BE03 |
Модуль CPU 214PG, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, порт Ethernet PG/OP |
214-2BM06 |
Модуль CPU 214DPM, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, порт PROFIBUS DP (ведущее устройство), 12 Мбит/с, совместимость с TIA Portal |
|
214-2BP03 |
Модуль CPU 214DP, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, порт PROFIBUS DP (ведомое устройство), 12 Мбит/с |
214-2BS13 |
Модуль CPU 214SER, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, порт RS-232 (ASCII, STX/ETX, 3964(R) и RK512) |
|
214-2BS33 |
Модуль CPU 214SER, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, порт RS-485 (ASCII, STX/ETX, 3964(R), USS и Modbus Master/Slave) |

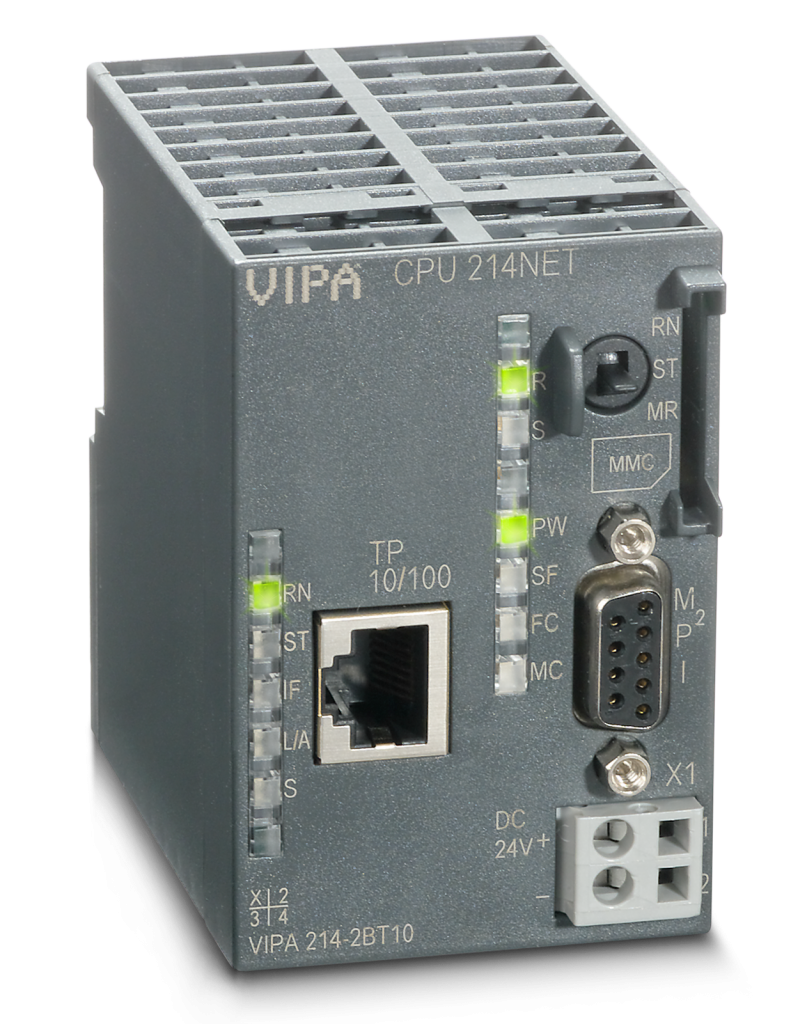

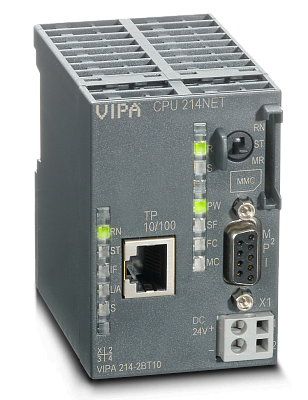

214-2BT13 |
Модуль CPU 214NET, рабочая память 96 кбайт, загрузочная память 144 кбайт, порт MP2I, гнездо MMC, встроенный Ethernet CP 243 (TCP/IP, UDP, RFC1006 и PG/OP) |
|
215-1BA03 |
Модуль CPU 215, рабочая память 128 кбайт, загрузочная память 192 кбайт, порт MP2I, гнездо MMC |
215-1BA06 |
Модуль CPU 215, рабочая память 128 кбайт, загрузочная память 192 кбайт, порт MP2I, гнездо MMC, совместимость с TIA Portal |
|
215-2BE03 |
Модуль CPU 215PG, рабочая память 128 кбайт, загрузочная память 196 кбайт, порт MP2I, гнездо MMC, порт Ethernet PG/OP (RJ45) |
215-2BE06 |
Модуль CPU 215PG, рабочая память 128 кбайт, загрузочная память 196 кбайт, порт MP2I, гнездо MMC, порт Ethernet PG/OP (RJ45), совместимость с TIA Portal |
|
215-2BM03 |
Модуль CPU 215DPM, рабочая память 128 кбайт, загрузочная память 196 кбайт, порт MP2I, гнездо MMC, порт PROFIBUS DP (ведущее устройство), 12 Мбит/с |
215-2BP03 |
Модуль CPU 215DP, рабочая память 128 кбайт, загрузочная память 196 кбайт, порт MP2I, гнездо MMC, порт PROFIBUS DP (ведомое устройство), 12 Мбит/с |
|
215-2BS03 |
Модуль CPU 215SER, рабочая память 128 кбайт, загрузочная память192 кбайт, порт MP2I, гнездо MMC, 2 порта RS-232 (ASCII, STX/ETX, 3964(R) и RK512) |
215-2BS33 |
Модуль CPU 215SER, рабочая память 128 кбайт, загрузочная память 192 кбайт, порт MP2I, гнездо MMC, порт RS-485 (ASCII, STX/ETX, 3964(R), USS и Modbus) |
|
215-2BT13 |
Модуль CPU 215NET, рабочая память 128 кбайт, загрузочная память 192 кбайт, порт MP2I, гнездо MMC, встроенный Ethernet CP 243 (TCP/IP, UDP, RFC1006 и PG/OP) |
215-2BT16 |
Модуль CPU 215NET, рабочая память 128 кбайт, загрузочная память 192 кбайт, порт MP2I, гнездо MMC, встроенный Ethernet CP 243 (TCP/IP, UDP, RFC1006 и PG/OP), совместимость с TIA Portal |
|
215-2CM03 |
Модуль CPU 215CAN, рабочая память 128 кбайт, загрузочная память 196 кбайт, порт MP2I, гнездо MMC, порт CANopen (ведущее устройство) |
221-1BF00 |
Модуль дискретного ввода SM 221, 8 каналов 24 В пост. тока |
|
221-1BF10 |
Модуль дискретного ввода SM 221, 8 каналов 24 В пост. тока, время задержки 0,2 мс |
221-1BF21 |
Модуль дискретного ввода SM 221, 8 каналов 24 В пост.тока, время задержки 0,2 мс, аппаратные прерывания по всем каналам |
|
221-1BF30 |
Модуль дискретного ввода SM 221, 8 каналов 24 В пост. тока, исполнение ECO |
221-1BF50 |
Модуль дискретного ввода SM 221, 8 каналов 24 В пост. тока, отрицательная логика |
|
221-1BH00 |
Модуль дискретного ввода SM 221, 16 каналов 24 В пост. тока, для применения совместно с преобразователем DEA-UB4x |
221-1BH10 |
Модуль дискретного ввода SM 221, 16 каналов 24 В пост. тока |
|
221-1BH20 |
Модуль дискретного ввода SM 221, 16 каналов 24 В пост. тока, два счетных входа до 100 кГц, 32 разряда |
221-1BH30 |
Модуль дискретного ввода SM 221, 16 каналов 24 В пост. тока, исполнение ECO |
|
221-1BH50 |
Модуль дискретного ввода SM 221, 16 каналов 24 В пост. тока, отрицательная логика, для применения совместно с преобразователем DEA-UB4x |
221-1FF50 |
Модуль дискретного ввода SM 221, 8 каналов 180...265 В пост. и перем. тока |
|
221-2BL10 |
Модуль дискретного ввода SM 221, 32 канала 24 В пост. тока |
222-1BF00 |
Модуль дискретного вывода SM 222, 8 каналов 24 В/1 А пост. тока |
|
222-1BF10 |
Модуль дискретного вывода SM 222, 8 каналов 24 В/2 А пост. тока |
222-1BF30 |
Модуль дискретного вывода SM 222, 8 каналов 24 В/0,5 А пост. тока, исполнение ECO |
|
222-1BH00 |
Модуль дискретного вывода SM 222, 16 каналов 24 В/0,5 А пост. тока, для применения совместно с DEA-UB4x |
222-1BH10 |
Модуль дискретного вывода SM 222, 16 каналов 24 В/1 А пост. тока |
|
222-1BH20 |
Модуль дискретного вывода SM 222, 16 каналов 24 В/2 А пост. тока |
222-1BH30 |
Модуль дискретного вывода SM 222, 16 каналов 24 В/0,5 А пост. тока, исполнение ECO |
|
222-1BH50 |
Модуль дискретного вывода SM 222, 16 каналов 24 В/0,5 А пост. тока, отрицательная логика, для применения с преобразователем DEA-UB4x |
222-1BH51 |
Модуль дискретного вывода SM 222, 16 каналов 24 В/0,5 А пост. тока, отрицательная логика |
|
222-1FF00 |
Модуль дискретного вывода SM 222, 8 твердотельных реле 400 В пост. тока/230 В перем. тока, ток 0,5 А |
222-1HD10 |
Модуль дискретного вывода SM 222, 4 э/м реле 30 В пост. тока/230 В перем. тока, ток 5 А |
|
222-1HF00 |
Модуль дискретного вывода SM 222, 8 реле 30 В пост. тока/230 В перем. тока, ток 5 А |
222-2BL10 |
Модуль дискретного вывода SM 222, 32 канала 24 В/1 А пост. тока, 2 группы по 16 каналов |
|
223-1BF00 |
Модуль дискретного ввода/вывода SM 223, 8 каналов DIO 24 В/1 А пост. тока |
223-2BL10 |
Модуль дискретного ввода/вывода SM 223, 16 каналов DI 24 В пост. тока, 16 каналов DO 24 В/1 А пост. тока |
|
231-1BD30 |
Модуль аналогового ввода SM 231, входной диапазон ±10 В, 4 канала, 12 разрядов, исполнение ECO |
231-1BD40 |
Модуль аналогового ввода SM 231, входной диапазон 4–20 мА или ±20 мА, 4 канала, 12 разрядов, исполнение ECO |
|
231-1BD53 |
Модуль аналогового ввода SM 231, 4 конфигурируемых канала, 16 разрядов, входные сигналы: напряжение, ток, сопротивление, термопары, термометры сопротивления (Pt и Ni) |
231-1BD60 |
Модуль аналогового ввода SM 231, 4 изолированных канала, 12 разрядов, 4–20 мА |
|
231-1BD70 |
Модуль аналогового ввода SM 231, 4 изолированных канала, 12 разрядов, 0...10 В |
231-1BF00 |
Модуль аналогового ввода SM 231, 8 конфигурируемых каналов, 16 разрядов, входные сигналы: 0...60 мВ, термопары J, K и T, термометр сопротивления Pt100 |
|
231-1FD00 |
Модуль аналогового ввода SM 231, быстродействующий, 4 изолированных канала,16 разрядов, сигналы напряжения и тока, цикл измерения 0,8 мс |
232-1BD30 |
Модуль аналогового вывода SM 232, 4 конфигурируемых канала, 12 разрядов, выходные диапазоны 0...10 В и ±10 В, исполнение ECO |
|
232-1BD40 |
Модуль аналогового вывода SM 232, 4 конфигурируемых канала,12 разрядов, выходные диапазоны 0–20 мА и ±20 мА, исполнение ECO |
232-1BD51 |
Модуль аналогового вывода SM 232, 4 конфигурируемых канала,12 разрядов, сигналы тока (-20 мА...20мА, 0...20 мА, 4...20мА) и напряжения (-10...+10В, +1...5В, 0...+10В) |
|
234-1BD50 |
Модуль аналогового ввода-вывода SM 234, 2 канала AI, 16 разрядов/2 канала AO, 12 разрядов, сигналы тока и напряжения |
234-1BD60 |
Модуль аналогового ввода-вывода SM 234, 3 канала AI (16 разрядов, ток и напряжение), 1 канал AI (16 разрядов, Pt и Ni), 2 канала AO (12 разрядов, ток и напряжение) |
|
238-2BC00 |
Универсальный модуль ввода-вывода SM 238C, 16(12) каналов DI 24 В пост. тока, 0(4) канала DO 24 В/1 А пост. тока, 3 счетчика (30 кГц, 32 разряда), 4 канала AI (16 разрядов, 3xU/I, 2 канала AO (12 разрядов, U/I) |
240-1BA20 |
Коммуникационный процессор CP 240, интерфейс RS-232, соединитель SubD 9, поддержка протоколов ASCII, STX/ETX, 3964(R), Modbus master/slave (ASCII, RTU) |
|
240-1CA20 |
Коммуникационный процессор CP 240, интерфейс RS-485 с гальванической изляцией, соединитель SubD 9, поддержка протоколов ASCII, STX/ETX, 3964(R), Modbus master/slave (ASCII, RTU) |
240-1CA21 |
Коммуникационный процессор CP 240, интерфейс RS-422/485 с гальванической изляцией, соединитель SubD 9, поддержка протоколов ASCII, STX/ETX, 3964(R), Modbus master/slave (ASCII, RTU) |
|
240-1FA20 |
Коммуникационный процессор CP 240 с интерфейсом M-Bus |
250-1BA00 |
Счетный модуль FM 250, 2 счетчика (32 разряда) или 4 счетчика (16 разрядов), частота входных импульсов до 1 МГц, 2 канала DO 24 В/1 А пост. тока |
|
250-1BS00 |
Модуль FM 250S, 1 канал SSI, уровни сигналов RS-422, 12/24 разрядов, 600 кбод, 2 канала DO 24 В/1А пост. тока |
253-1BA00 |
Модуль управления шаговым двигателем FM 253, 1 ось, интерфейс управления RS-422, 3 канала DI 24 В пост. тока, 2 канала DO 24 В/1 А пост. тока |
|
253-1CA01 |
Интерфейсный модуль IM 253CAN, ведомое устройство сети CANopen |
253-1DP01 |
Интерфейсный модуль IM 253DP, ведомое устройство сети PROFIBUS DP (DP-V0 и DP-V1), интерфейс RS-485, до 32 модулей расширения (16 аналоговых) |
|
253-1DP11 |
Интерфейсный модуль IM 253DPO, ведомое устройство сети PROFIBUS DP (DP-V0, DP-V1), волоконно-оптический интерфейс (POF, HCS), до 32 модулей расширения (16 аналоговых) |
253-1DP31 |
Интерфейсный модуль IM 253DP, ведомое устройство сети PROFIBUS DP (DP-V0 и DP-V1), интерфейс RS-485, исполнение ECO (не более 8 модулей расширения) |
|
253-1NE00 |
Интерфейсный модуль IM 253NET, сеть Ethernet, 10/100 Мбит/с, ведомое устройство Modbus TCP, до 32 модулей расширения |
254-1BA00 |
Модуль управления серводвигателем FM 254, 1 ось, входы для поворотного шифратора приращений (RS-422), 3 канала DI 24 В пост. тока, 2 канала DO 24 В/1 А пост. тока |
|
290-0AA10 |
Шинный соединитель, 1 установочное место |
290-0AA20 |
Шинный соединитель, 2 установочных места |
|
290-0AA40 |
Шинный соединитель, 4 установочных места |
290-0AA80 |
Шинный соединитель, 8 установочных мест |
|
290-1AF00 |
Монтажная рейка DIN 35 мм, алюминий, длина 2000 мм |
290-1AF30 |
Монтажная рейка DIN 35 мм, алюминий, длина 530 мм |
|
292-1AF00 |
Фронтальный соединитель, 10 клемм с пружинным зажимом (запчасть) |
292-1AH00 |
Фронтальный соединитель, 18 клемм с пружинным зажимом (запчасть) |
|
292-1XY20 |
Маркировочная этикетка, перфорированная, 10 листов, 108 полосок в каждой |
|
|
