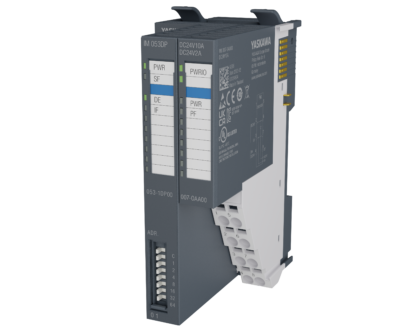

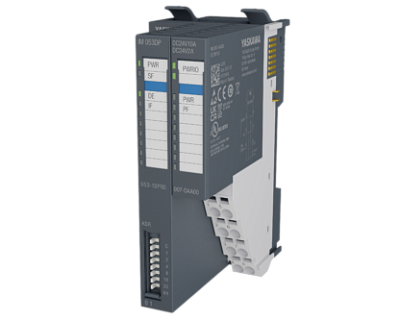

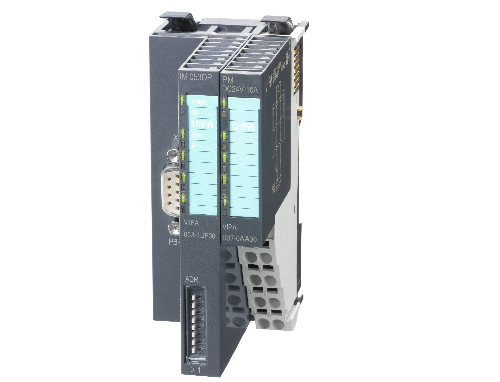

Интерфейсный модуль VIPA IM 053DP от YASKAWA DMC, ведомое устройство сети Profibus DP (стандарты EN 50170, IEC 61158) версий DP-V0, DP-V1 для системы ввода\вывода SLIO. Модуль предназначен для работы в сетях Профибас со скоростью передачи данных от 9,6 кбит\с до 12 Мбит\с, с расстояниями (без повторителей\репитеров) передачи данных до 500 метров при минимальной скорости связи. Выставление адреса узла переключателями на модуле, диапазон адресов от 1 до 125. Разъем подключения сетевого кабеля формата Sub-D 9 пин.
Модуль 053-1DP00 предназначен для монтажа на DIN-рейку стандартного размера 35 мм. В состав модуля входит интерфейсная часть и модуль питания, который используется для питания самого интерфейсного модуля, так и электронных периферийных модулей через системную шину.
К одному интерфейсному модулю может быть подключено до 64 модулей расширения серии SLIO, с ограничением по общему объему передаваемых данных 244 байта входных данных и 244 байта выходных данных (форматы 1 MSAC_C1 и 3 MSAC_C2).
|
Заказной код YASKAWA |
Описание модели VIPA |
Заказной код YASKAWA |
Описание модели VIPA |
|
053-1DP00 |
Интерфейсный модуль IM 053DP, ведомое устройство сети PROFIBUS DP (DP-V0, DP-V1) |
-- |
-- |
|
-- |
-- | -- | -- |
